ไฟสัญญาณเตือน LED ขนาด Φ50 (รองรับการควบคุมผ่าน Ethernet / EtherNet/IP)

LR5-LAN Series

LR5-LAN Series ได้รับการออกแบบมาเพื่อโรงงานอัจฉริยะและระบบ Industrial IoT โดยเฉพาะ รองรับการควบคุมผ่าน LAN โดยตรงด้วยโปรโตคอล HTTP(S), Modbus/TCP และ EtherNet/IP เพื่อรวมการจัดการสัญญาณไฟและเสียงไว้ในระบบเดียว นอกจากนี้ ยังมาพร้อมเว็บเซิร์ฟเวอร์ในตัว และมาตรฐานการป้องกันระดับ IP65 ช่วยลดภาระในการออกแบบและบำรุงรักษาอุปกรณ์ในหน้างาน FA ได้อย่างมีประสิทธิภาพ

อีเทอร์เน็ต
เสาสัญญาณเตือน
Φ50
เปิดต่อเนื่อง
กระพริบ
เตือน
IP65
IP54
แดง
เหลืองอำพัน
เขียว
น้ำเงิน
สีขาว

รายละเอียดสินค้า เสียง / ตัวอย่างเสียง การกำหนดค่าหมายเลขรุ่น ประวัติการแก้ไขเฟิร์มแวร์
[ รุ่น Ethernet ]
(LR5-WE / LR5-LE / LR5-SE) ประวัติการแก้ไขเฟิร์มแวร์
[ รุ่น EtherNet/IP ]
(LR5-WI / LR5-LI / LR5-SI) GitHub ดาวน์โหลดโบรชัวร์ คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก ดาวน์โหลดไฟล์ ชิ้นส่วนอะไหล่

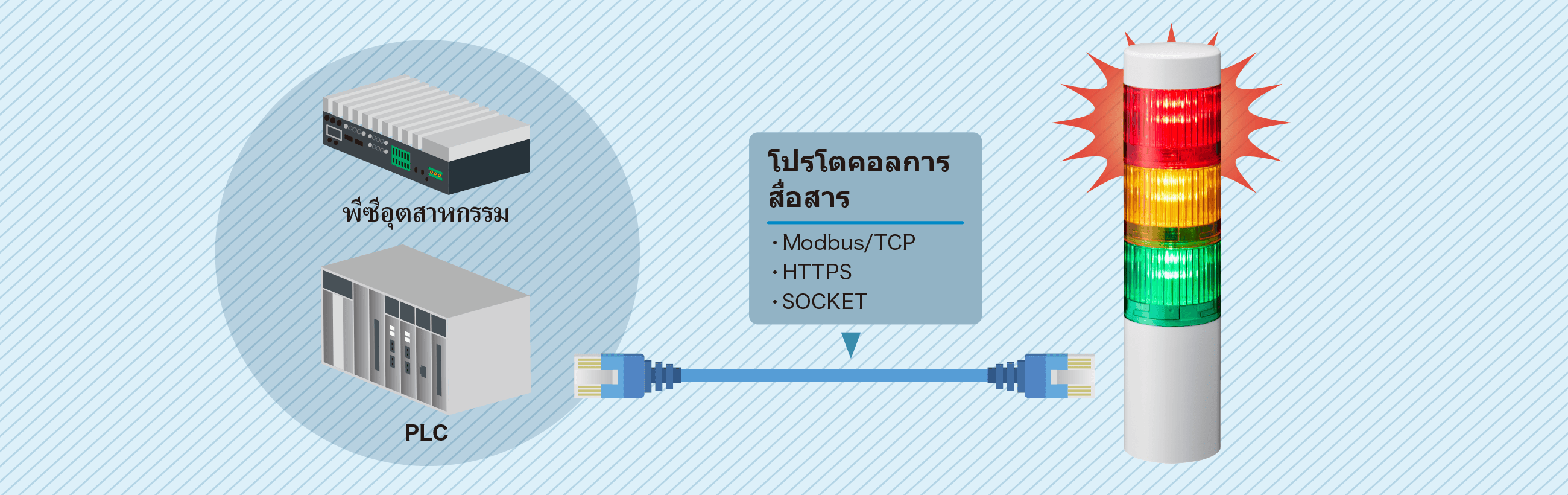

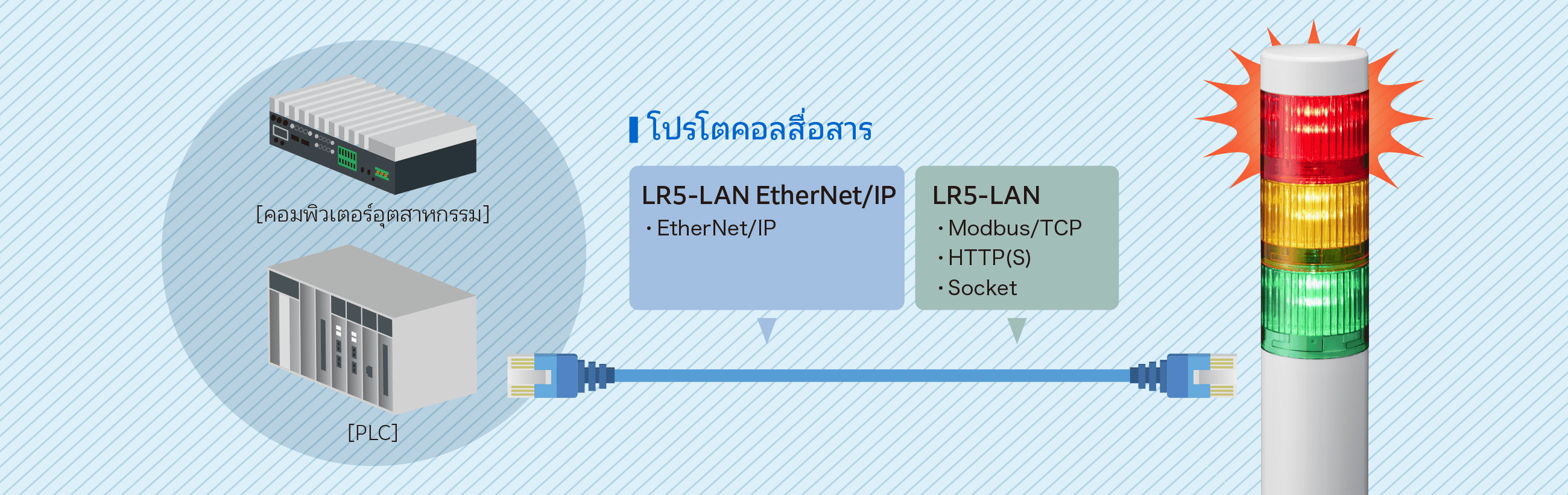

ควบคุมไฟสัญญาณแบบชั้นที่เชื่อมต่อ LAN โดยตรงจาก PC & PLC

สำคัญ: โปรดเลือกรุ่นให้เหมาะสม

ซีรีส์ LR5-LAN ประกอบด้วยรุ่นเฉพาะ 2 รุ่นที่แยกจากกันและไม่สามารถใช้งานทดแทนกันได้ โปรดตรวจสอบข้อกำหนดด้านโปรโตคอลของระบบก่อนสั่งซื้อ:

รุ่น Ethernet: รองรับ Socket, HTTP(S) และ Modbus/TCP (ไม่รองรับ EtherNet/IP)
รุ่น EtherNet/IP: รองรับเฉพาะ EtherNet/IP เท่านั้น (ไม่รองรับ HTTP(S) หรือ Modbus/TCP)

หากไม่แน่ใจว่าระบบของคุณต้องใช้รุ่นใด โปรดตรวจสอบตาราง "ฟังก์ชันที่รองรับ" ด้านล่าง หรือติดต่อเราก่อนสั่งซื้อ

ก่อนติดตั้ง: ระบบที่ใช้ PC อุตสาหกรรม–เป็นหลักจำเป็นต้องใช้บอร์ดอินเทอร์เฟซเอาต์พุตดิจิทัล ทำให้มีจำนวนชิ้นส่วนเพิ่มขึ้น และการจัดการสินค้าคงคลังกับกำหนดส่งมอบมีความซับซ้อน

หลังติดตั้ง: รองรับการควบคุมผ่านการสื่อสาร HTTP(S), Modbus/TCP หรือ EtherNet/IP สามารถควบคุมไฟสัญญาณแบบชั้นและบัซเซอร์ผ่านเครือข่ายได้โดยตรง จึงไม่ต้องใช้บอร์ดอินเทอร์เฟซเอาต์พุต การตั้งค่าผ่านเว็บเบราว์เซอร์ยังช่วยลดภาระงานด้านการออกแบบและการบำรุงรักษา

รุ่น Ethernet (รุ่น LR5-LAN)

ควบคุมผ่าน LAN โดยตรงจาก PC อุตสาหกรรม / PLC.
ตั้งค่าได้ง่าย & กำหนดการแจ้งเตือนได้สะดวก.

รุ่นนี้รองรับการสื่อสาร HTTP(S), Modbus/TCP และ Socket แต่ไม่รองรับ EtherNet/IP — หากระบบของคุณต้องใช้ EtherNet/IP โปรดดูรุ่น EtherNet/IP

ฟังก์ชันที่รองรับ
โปรโตคอลการสื่อสาร	Socket	✓
	Modbus/TCP	✓
	HTTP(S)	✓
	EtherNet/IP	‐
การตรวจสอบ	PING	✓
การตรวจสอบ	Modbus/TCP	✓

ออกแบบซอฟต์แวร์ได้ง่าย

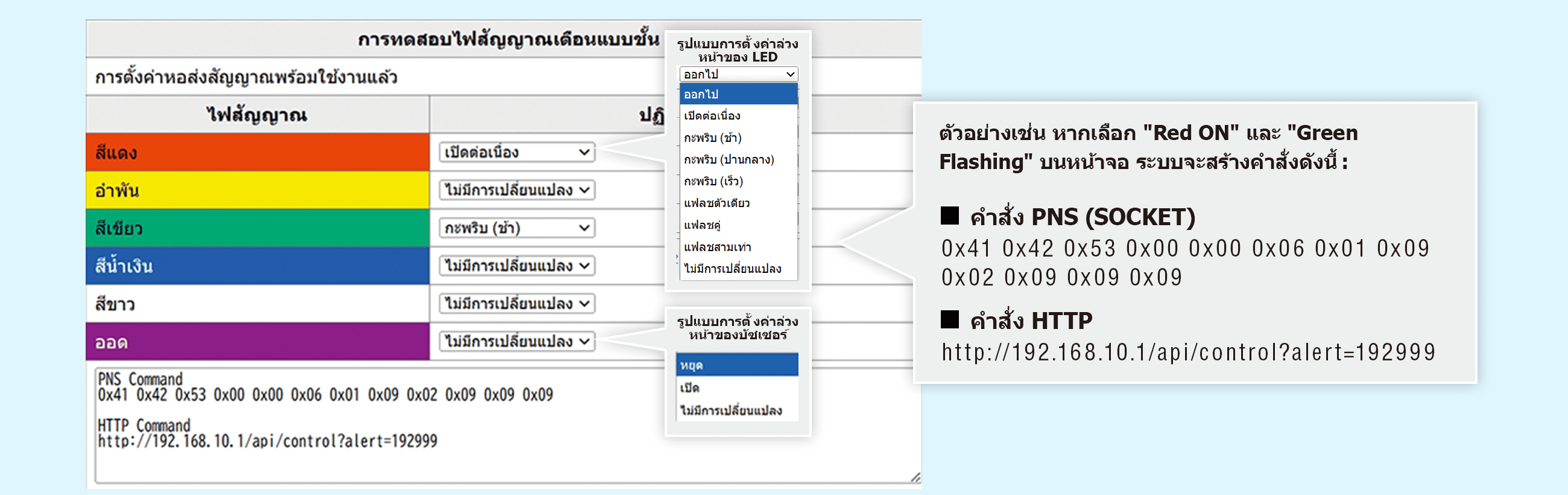

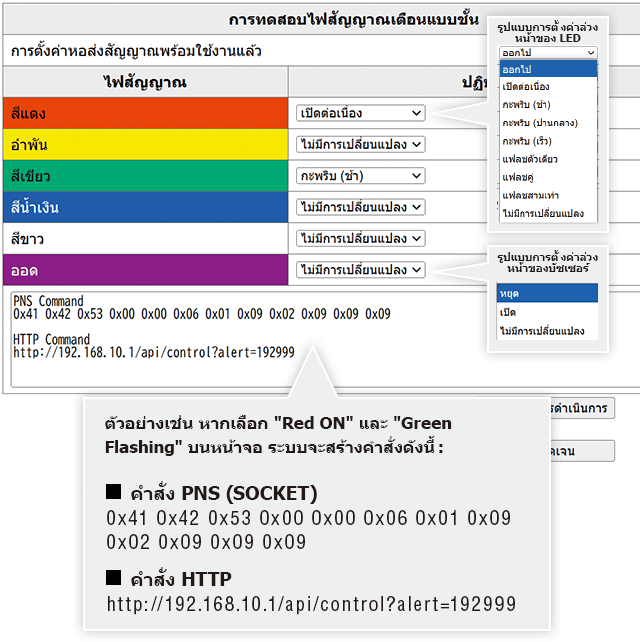

- ฟังก์ชันสร้างคำสั่ง

หลังจากเข้าสู่ระบบ LR5-LAN ผ่านเว็บเบราว์เซอร์ ผู้ใช้สามารถเลือกการทำงานที่ต้องการจากหน้าจอตั้งค่าเพื่อแสดงคำสั่งควบคุมโดยอัตโนมัติ ช่วยให้นักพัฒนาตรวจสอบพฤติกรรมของคำสั่งได้โดยไม่ต้องอ้างอิงคู่มือ และลดเวลาในการพัฒนาซอฟต์แวร์

- ซอร์สโค้ดตัวอย่าง

ซอร์สโค้ดตัวอย่างสำหรับ LR5-LAN มีให้ใช้งานบนหน้าเว็บผลิตภัณฑ์ พร้อมภาษาการเขียนโปรแกรมหลายภาษาสำหรับ Windows และ Linux จึงสามารถทดสอบได้อย่างรวดเร็วในสภาพแวดล้อมที่ต้องการ

- รูปแบบการกระพริบที่ตั้งไว้ล่วงหน้าหลากหลาย

มีรูปแบบการกระพริบของ LED ที่ตั้งไว้ล่วงหน้า 7 รูปแบบ สามารถสั่งให้กระพริบได้ด้วยคำสั่งควบคุมเพียงอย่างเดียว จึงไม่ต้องตั้งค่าพัลส์นาฬิกาใน PLC

>> ดูการทำงานจริงในวิดีโอสาธิต

รุ่น EtherNet/IP (รุ่น LR5-LAN สำหรับ EtherNet/IP โดยเฉพาะ)

ผสานการควบคุมและข้อมูลสำหรับหน้างาน FA.
ไฟสัญญาณแบบชั้น EtherNet/IP ที่ตอบโจทย์สายการผลิต

รุ่นนี้รองรับเฉพาะ EtherNet/IP เท่านั้น ไม่รองรับการสื่อสาร HTTP(S), Modbus/TCP หรือ Socket — หากระบบของคุณต้องใช้โปรโตคอลเหล่านี้ โปรดดูรุ่น Ethernet

ฟังก์ชันที่รองรับ
โปรโตคอลการสื่อสาร	Socket	-
	Modbus/TCP	-
	HTTP(S)	‐
	EtherNet/IP	✓
การตรวจสอบ	PING	✓
การตรวจสอบ	Modbus/TCP	‐

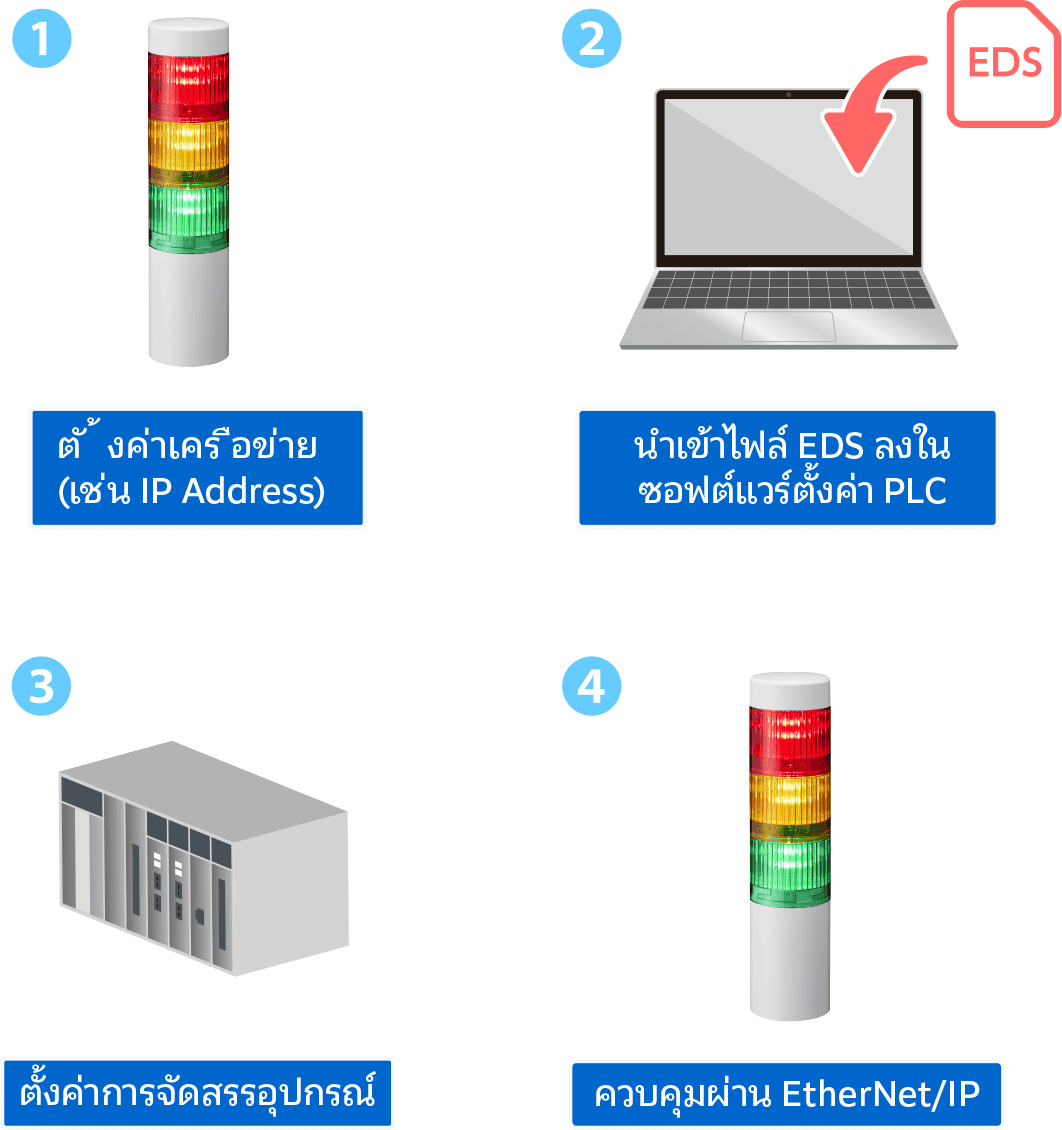

ตั้งค่าได้ง่ายด้วยการรองรับ EDS (Electronic Data Sheets)

เมื่อลงทะเบียนไฟล์ EDS ที่มีข้อกำหนดการกำหนดค่าไว้ในซอฟต์แวร์เครื่องมือ PLC ของคุณ จะสามารถตั้งค่าให้เสร็จสิ้นได้อย่างง่ายดาย ช่วยลดเวลาและภาระงานด้านการเขียนโปรแกรม

1. ตั้งค่าพารามิเตอร์เครือข่าย (เช่น ที่อยู่ IP) 2. นำเข้าไฟล์ EDS ไปยังซอฟต์แวร์กำหนดค่า PLC 3. ใช้การจัดสรรอุปกรณ์และการตั้งค่าที่เกี่ยวข้องกับ PLC 4. ควบคุมผ่าน EtherNet/IP

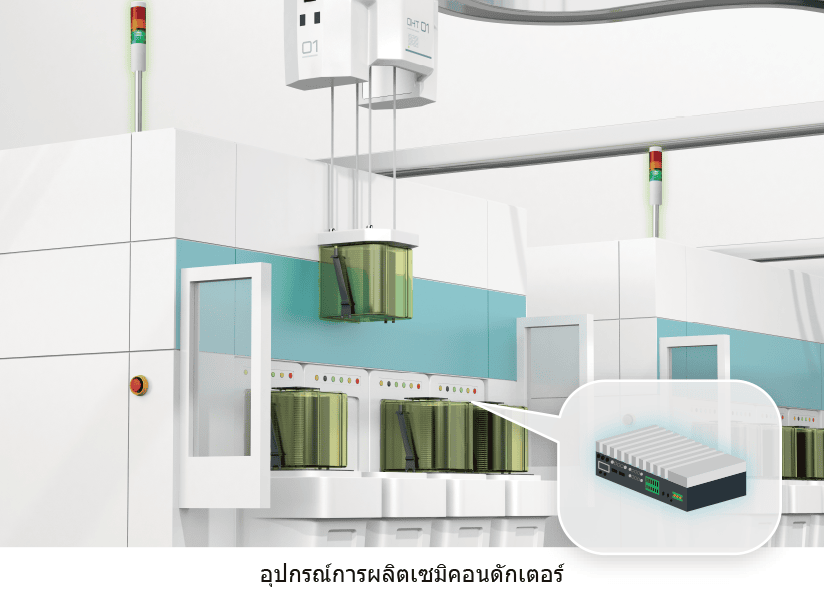

การแสดงสถานะเครื่องจักรและระบบระดับบน

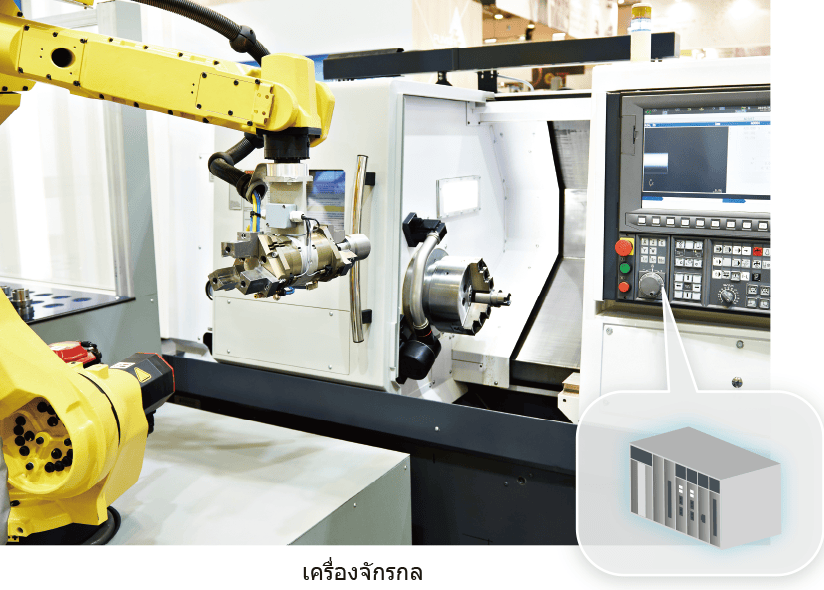

ควบคุมจาก PC อุตสาหกรรม / PLC

รองรับการควบคุมด้วยคำสั่งโดยตรงจาก PC อุตสาหกรรมหรือ PLC ช่วยลดความจำเป็นในการใช้บอร์ดอินเทอร์เฟซเอาต์พุตและลดจำนวนจุด I/O ที่ต้องใช้

การแจ้งเตือนจากระบบระดับบน

สามารถแสดงสถานะและสัญญาณเตือนจากระบบ SCADA หรือระบบบริหารการผลิตได้โดยใช้โปรโตคอลมาตรฐาน การแสดงสัญญาณเตือนทั้งบนจอภาพและไฟสัญญาณแบบชั้นที่คุ้นเคยช่วยให้ผู้ปฏิบัติงานหน้างานรับรู้ปัญหาได้ทันที ลดการมองข้ามและเพิ่มความรวดเร็วในการตอบสนอง

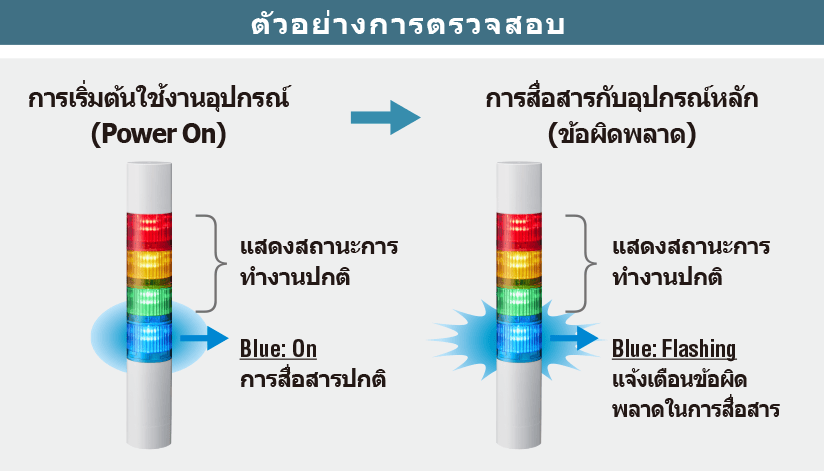

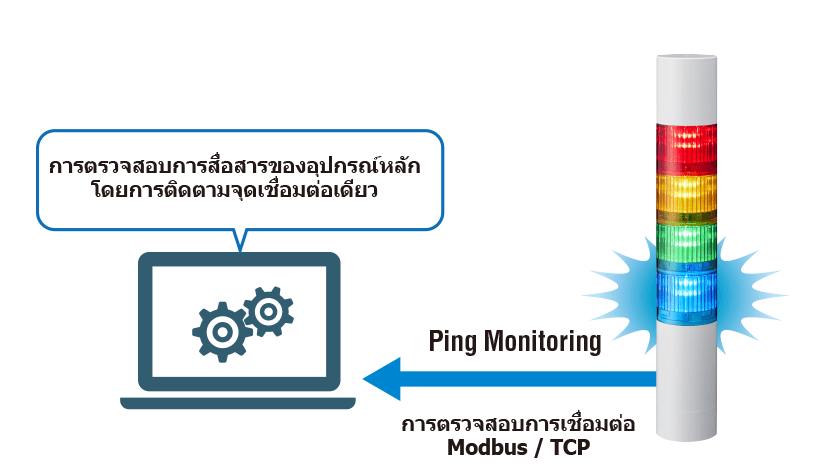

การตรวจสอบการเชื่อมต่อกับอุปกรณ์โฮสต์

สามารถตรวจสอบการเชื่อมต่อกับอุปกรณ์โฮสต์ได้ เมื่อการสื่อสารกับโฮสต์ขาดหาย ยูนิต LED จะแสดงสัญญาณเตือน ทำให้สามารถตรวจสอบ Heartbeat ของเครือข่ายได้

ตรวจสอบโหนด 1 จุดต่อโฮสต์เพื่อยืนยันการสื่อสาร

ลดภาระงานเดินสาย

ลดชั่วโมงการทำงาน

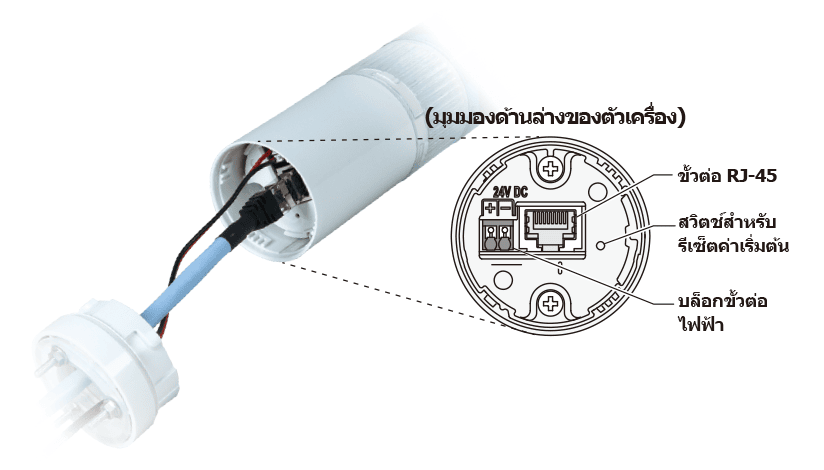

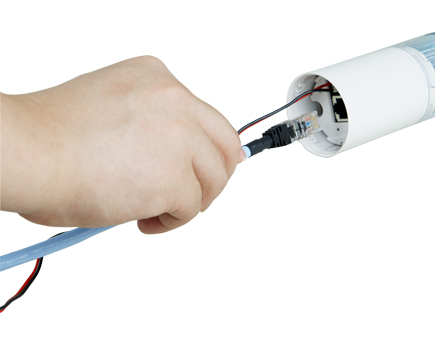

จ่ายไฟด้วย 24V DC และควบคุมยูนิตผ่านคอนเน็กเตอร์ RJ-45 ที่เชื่อมต่อด้วยสาย LAN ช่วยลดงานเดินสายเมื่อเทียบกับการใช้สายลีด

ติดตั้งง่าย

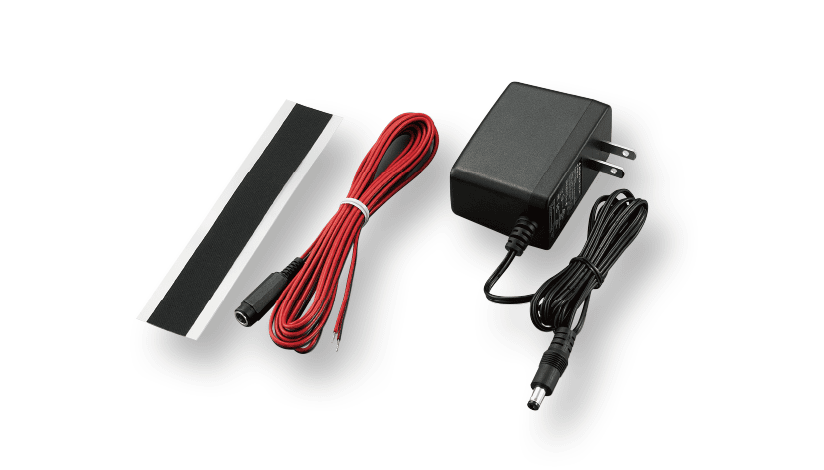

เมื่อใช้ ADP-001C ซึ่งเป็นอุปกรณ์เสริม สามารถจ่ายไฟจากเต้ารับ AC ได้ แม้ไม่มีแหล่งจ่าย 24V DC ก็สามารถติดตั้ง ADP-001C ได้ง่ายโดยไม่ต้องเดินระบบไฟเพิ่มเติม

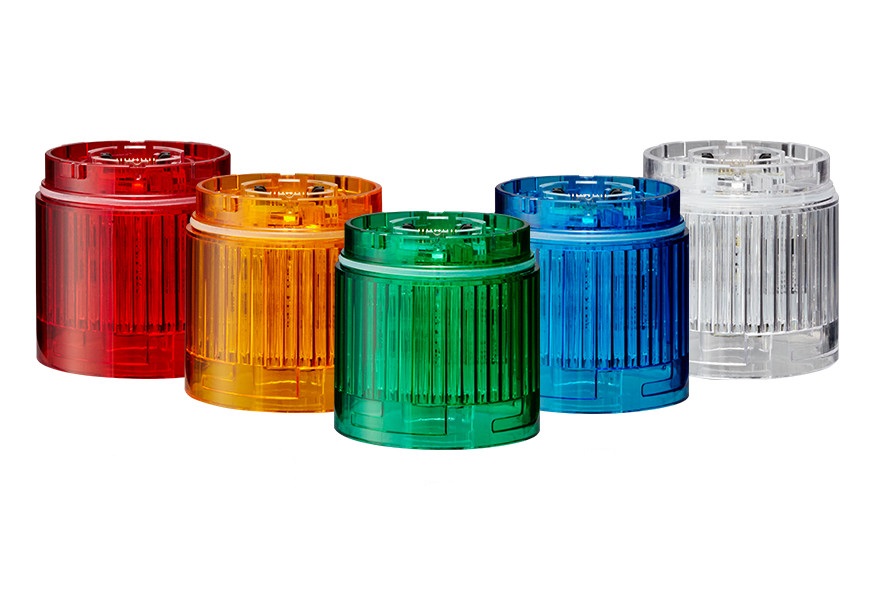

โครงสร้างแบบซ้อนชั้น

ใช้โครงสร้างแบบซ้อนชั้นเช่นเดียวกับไฟสัญญาณรุ่น LR อื่น ๆ สามารถเปลี่ยนลำดับสีและจำนวนชั้นได้ง่ายโดยไม่ต้องใช้เครื่องมือ

วิธีกำหนดค่ายูนิต LED และโมดูลบัซเซอร์

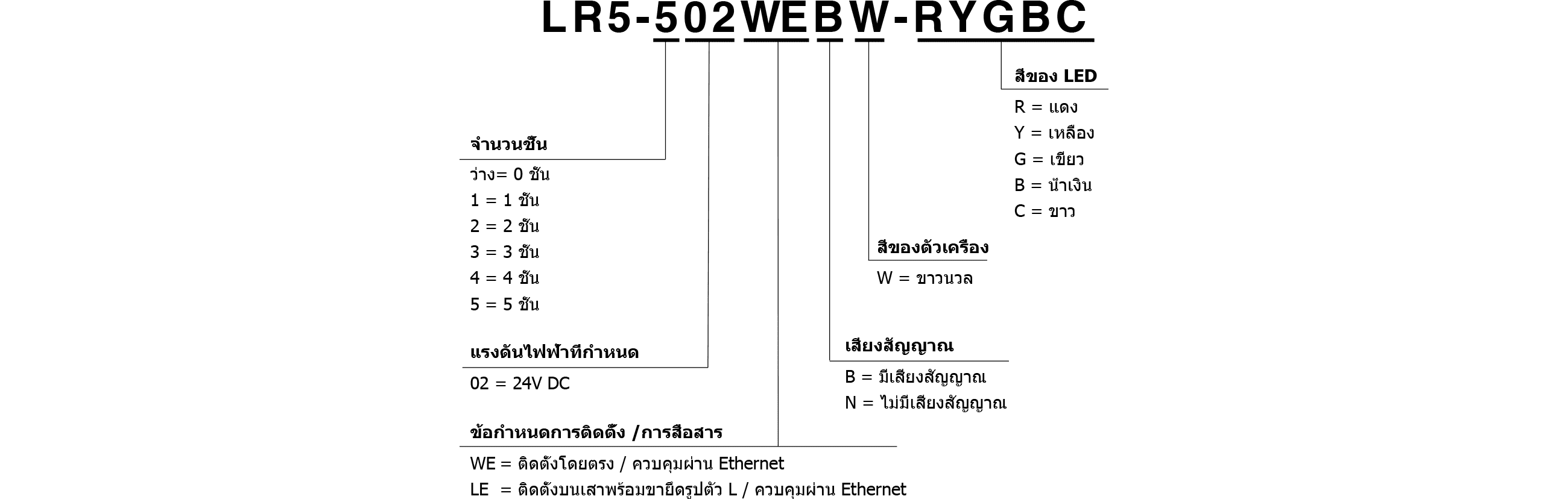

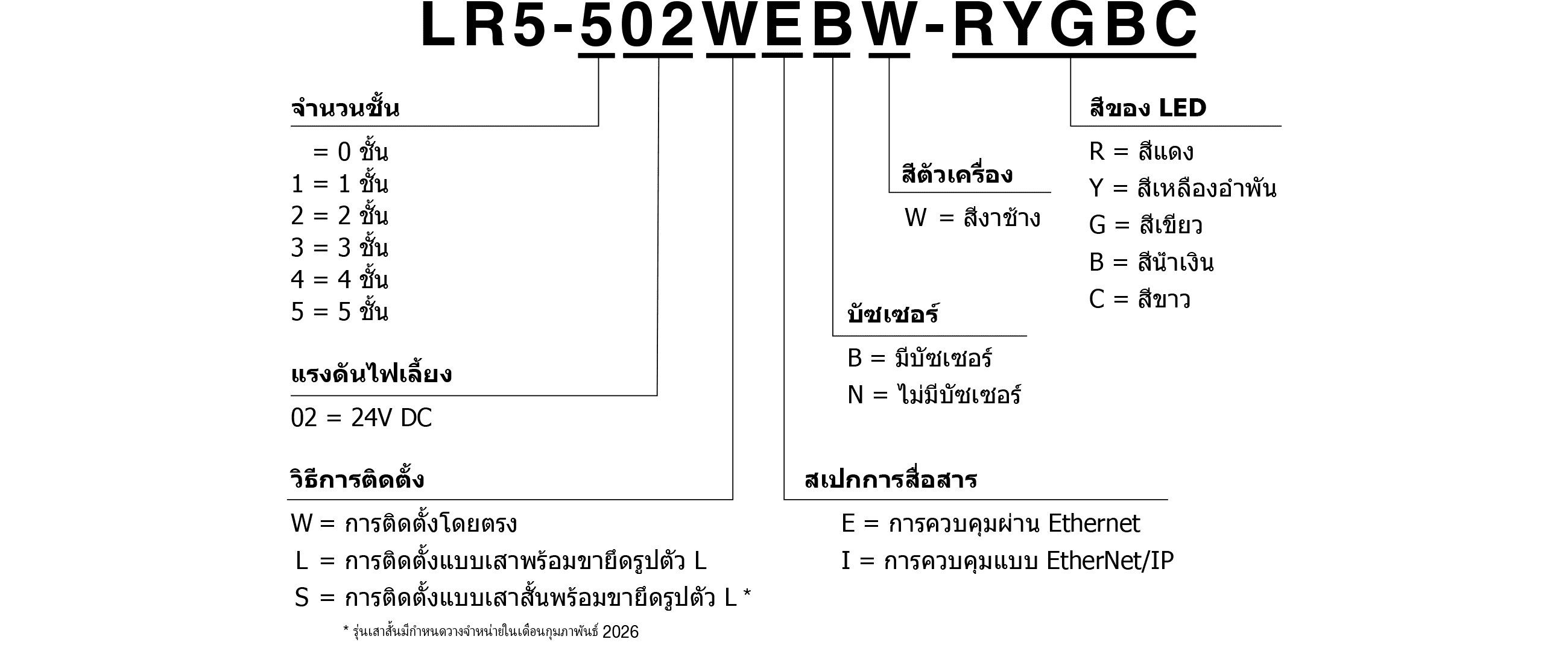

รหัสรุ่น

รายการสินค้า

สามารถกำหนดสีตามต้องการได้ (การตั้งค่าที่ใช้โมดูล LED สีเดียวกันไม่สามารถควบคุมแยกจากกันได้)
เสาไม่ได้จำหน่ายแยกต่างหาก

รุ่นควบคุมผ่าน Ethernet

ติดตั้งแบบตรงด้วยสกรู 3 จุด

รหัสรุ่น	จำนวนชั้น	แรงดันไฟฟ้าที่กำหนด	สเปกการติดตั้ง	การสื่อสาร	เสียงเดือน	รองรับเครื่องส่งสัญญาณ WD (WDT-5LR-Z2)	สีตัวเครื่อง	สี LED
LR5-02WENK	0	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีดำ	เฉพาะหน่วยตัวเครื่อง
LR5-02WENU	0	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีเงิน	เฉพาะหน่วยตัวเครื่อง

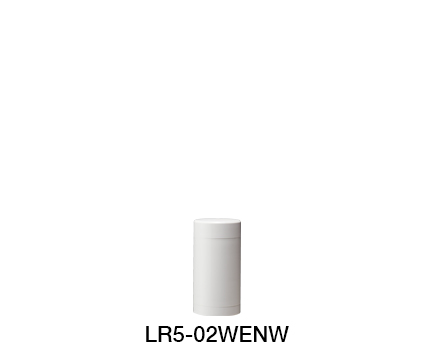

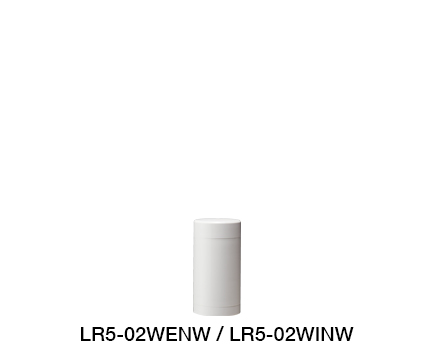

LR5-02WENW	0	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เฉพาะหน่วยตัวเครื่อง
LR5-102WENW-R	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102WENW-Y	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102WENW-G	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202WENW-RY	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202WENW-RG	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว

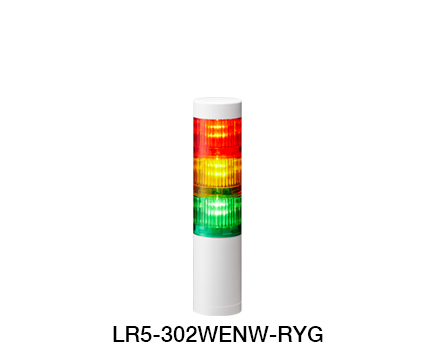

LR5-302WENK-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302WENU-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302WENW-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402WENW-RYGB	4	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502WENW-RYGBC	5	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน/td>	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LR5-102WEBW-R	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102WEBW-Y	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102WEBW-G	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202WEBW-RY	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202WEBW-RG	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302WEBK-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302WEBU-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว

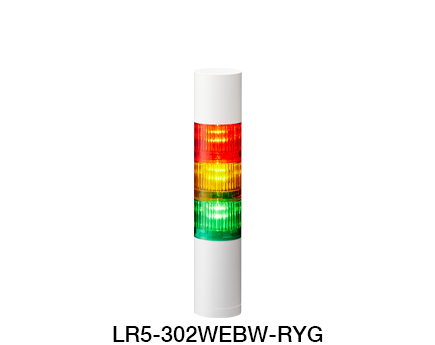

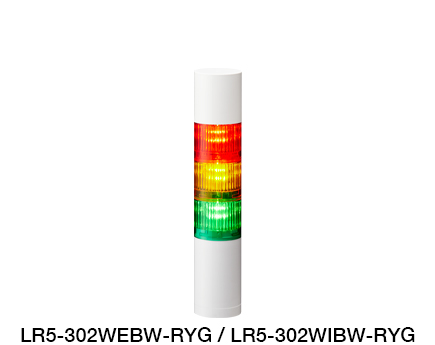

LR5-302WEBW-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402WEBW-RYGB	4	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน/td>	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502WEBW-RYGBC	5	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว

ติดตั้งแบบเสาพร้อมขายึดตัว L

รหัสรุ่น	จำนวนชั้น	แรงดันไฟฟ้าที่กำหนด	สเปกการติดตั้ง	การสื่อสาร	เสียงเดือน	รองรับเครื่องส่งสัญญาณ WD (WDT-5LR-Z2)	สีตัวเครื่อง	สี LED

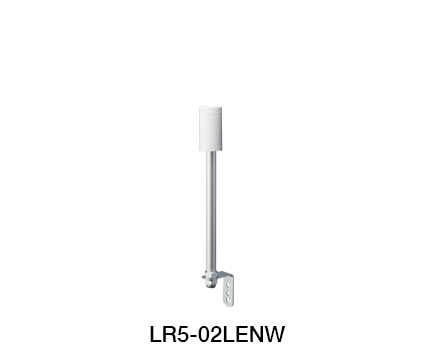

LR5-02LENK	0	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีดำ	เฉพาะหน่วยตัวเครื่อง
LR5-02LENU	0	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีเงิน	เฉพาะหน่วยตัวเครื่อง

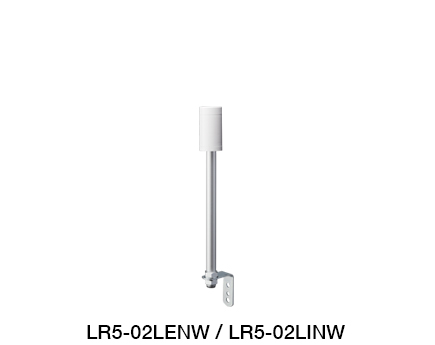

LR5-02LENW	0	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เฉพาะหน่วยตัวเครื่อง
LR5-102LENW-R	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102LENW-Y	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102LENW-G	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202LENW-RY	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202LENW-RG	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302LENK-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302LENU-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302LENW-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว

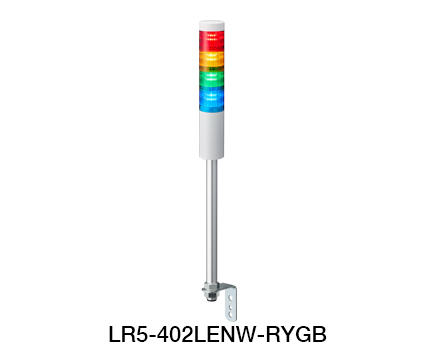

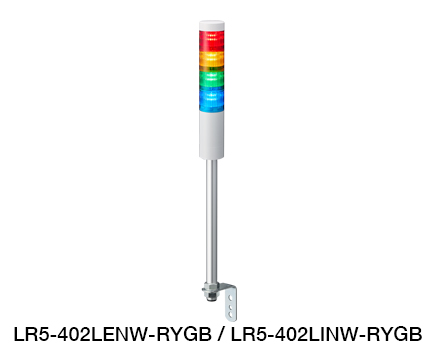

LR5-402LENW-RYGB	4	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502LENW-RYGBC	5	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LR5-102LEBW-R	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102LEBW-Y	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102LEBW-G	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202LEBW-RY	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202LEBW-RG	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302LEBK-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302LEBU-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว

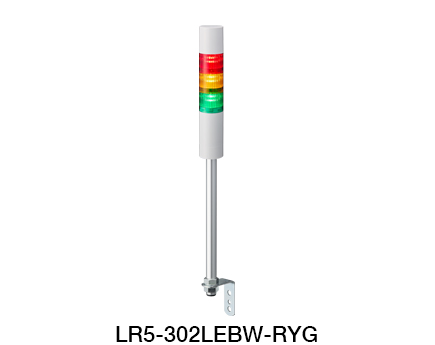

LR5-302LEBW-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402LEBW-RYGB	4	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502LEBW-RYGBC	5	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว

ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L

รหัสรุ่น	จำนวนชั้น	แรงดันไฟฟ้าที่กำหนด	สเปกการติดตั้ง	การสื่อสาร	เสียงเดือน	รองรับเครื่องส่งสัญญาณ WD (WDT-5LR-Z2)	สีตัวเครื่อง	สี LED
LR5-02SENK	0	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีดำ	เฉพาะหน่วยตัวเครื่อง
LR5-02SENU	0	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีเงิน	เฉพาะหน่วยตัวเครื่อง
LR5-02SENW	0	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เฉพาะหน่วยตัวเครื่อง
LR5-302SENK-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302SENU-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302SENW-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-302SEBK-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302SEBU-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302SEBW-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุมผ่าน Ethernet	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว

รุ่นควบคุมแบบ EtherNet/IP

ติดตั้งแบบตรงด้วยสกรู 3 จุด

รหัสรุ่น	จำนวนชั้น	แรงดันไฟฟ้าที่กำหนด	สเปกการติดตั้ง	การสื่อสาร	เสียงเดือน	รองรับเครื่องส่งสัญญาณ WD (WDT-5LR-Z2)	สีตัวเครื่อง	สี LED
LR5-02WINK	0	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีดำ	เฉพาะหน่วยตัวเครื่อง
LR5-02WINU	0	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีเงิน	เฉพาะหน่วยตัวเครื่อง
LR5-02WINW	0	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เฉพาะหน่วยตัวเครื่อง
LR5-102WINW-R	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102WINW-Y	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102WINW-G	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202WINW-RY	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202WINW-RG	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302WINK-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302WINU-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302WINW-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402WINW-RYGB	4	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502WINW-RYGBC	5	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LR5-102WIBW-R	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102WIBW-Y	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102WIBW-G	1	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202WIBW-RY	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202WIBW-RG	2	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302WIBK-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302WIBU-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302WIBW-RYG	3	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402WIBW-RYGB	4	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502WIBW-RYGBC	5	24 V DC	ติดตั้งแบบตรงด้วยสกรู 3 จุด	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว

ติดตั้งแบบเสาพร้อมขายึดตัว L

รหัสรุ่น	จำนวนชั้น	แรงดันไฟฟ้าที่กำหนด	สเปกการติดตั้ง	การสื่อสาร	เสียงเดือน	รองรับเครื่องส่งสัญญาณ WD (WDT-5LR-Z2)	สีตัวเครื่อง	สี LED
LR5-02LINK	0	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีดำ	เฉพาะหน่วยตัวเครื่อง
LR5-02LINU	0	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีเงิน	เฉพาะหน่วยตัวเครื่อง
LR5-02LINW	0	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เฉพาะหน่วยตัวเครื่อง
LR5-102LINW-R	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102LINW-Y	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เหลือง
LR5-102LINW-G	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202LINW-RY	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202LINW-RG	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302LINK-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302LINU-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302LINW-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402LINW-RYGB	4	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502LINW-RYGBC	5	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LR5-102LIBW-R	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง
LR5-102LIBW-Y	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน/td>	รองรับ	ขาวนวล	เหลือง
LR5-102LIBW-G	1	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	เขียว
LR5-202LIBW-RY	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง
LR5-202LIBW-RG	2	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เขียว
LR5-302LIBK-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302LIBU-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302LIBW-RYG	3	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-402LIBW-RYGB	4	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน
LR5-502LIBW-RYGBC	5	24 V DC	ติดตั้งแบบเสาพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว, น้ำเงิน, ขาว

ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L

รหัสรุ่น	จำนวนชั้น	แรงดันไฟฟ้าที่กำหนด	สเปกการติดตั้ง	การสื่อสาร	เสียงเดือน	รองรับเครื่องส่งสัญญาณ WD (WDT-5LR-Z2)	สีตัวเครื่อง	สี LED
LR5-02SINK	0	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีดำ	เฉพาะหน่วยตัวเครื่อง
LR5-02SINU	0	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีเงิน	เฉพาะหน่วยตัวเครื่อง
LR5-02SINW	0	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	เฉพาะหน่วยตัวเครื่อง
LR5-302SINK-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302SINU-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302SINW-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	ไม่มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว
LR5-302SIBK-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	สีดำ	แดง, เหลือง, เขียว
LR5-302SIBU-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	สีเงิน	แดง, เหลือง, เขียว
LR5-302SIBW-RYG	3	24 V DC	ติดตั้งแบบเสาสั้นพร้อมขายึดตัว L	ควบคุม EtherNet/IP	มีเสียงเตือน	รองรับ	ขาวนวล	แดง, เหลือง, เขียว

ตารางความเข้ากันได้ของอุปกรณ์เสริม

อุปกรณ์เสริม	LR5-E-□	LR5-BW	WDT-5LR-Z2	SZK-002W	SZW-001W	SZW-002W	SZK-001U	SZ-010	SZL-001	ADP-001C
การติดตั้งโดยตรง	✓	✓	✓	✓	✓	✓	－	－	－	✓
การติดตั้งบนเสา	✓	✓	✓	－	－	－	✓	✓	✓	✓

ข้อมูลเฟิร์มแวร์ล่าสุด《เวอร์ชัน 1.01》

【การเปลี่ยนแปลงในเวอร์ชัน 1.01】

●ฟังก์ชันการดึงข้อมูลสถานะ

แก้ไขปัญหาที่ไม่สามารถตีความการตอบกลับในรูปแบบ JSON ได้อย่างถูกต้องโดย JSON parser ในการดึงข้อมูลสถานะผ่านคำสั่ง HTTP

●หน้าจอการตั้งค่าเว็บ (Web Settings)

เพิ่มการจำกัดจำนวนครั้งในการลองป้อนรหัสผ่านใหม่ในหน้าจอเข้าสู่ระบบ (Login)
หากป้อนรหัสผ่านผิดติดต่อกัน 10 ครั้ง การเข้าสู่ระบบจะถูกระงับจนกว่าจะรีสตาร์ทเครื่องนี้ หรือเวลาผ่านไป 10 นาที
เปลี่ยนข้อจำกัดสำหรับรหัสผ่านที่สามารถตั้งค่าได้ในหน้าจอการตั้งค่าการตรวจสอบสิทธิ์ผู้ใช้ (User Authentication Settings)
เปลี่ยนการจำกัดจำนวนตัวอักษรเป็นขั้นต่ำ 8 ตัวอักษร / สูงสุด 64 ตัวอักษร และเปลี่ยนตัวอักษรที่สามารถใช้งานได้เป็น ตัวอักษรภาษาอังกฤษและตัวเลขแบบครึ่งความกว้าง (Half-width) / เว้นวรรคแบบครึ่งความกว้าง / สัญลักษณ์
เนื่องจากข้อจำกัดข้างต้นจะเริ่มใช้เมื่อมีการตั้งรหัสผ่านใหม่ รหัสผ่านที่ใช้อยู่ในปัจจุบันจึงยังคงสามารถใช้งานต่อไปได้ตามปกติ
อย่างไรก็ตาม หากคุณกำลังใช้รหัสผ่านที่ไม่ตรงตามข้อจำกัดข้างต้น โปรดพิจารณาเปลี่ยนรหัสผ่านของคุณเพื่อเพิ่มความปลอดภัย

ประวัติเวอร์ชัน

【เวอร์ชัน 1.00】

เวอร์ชันเปิดตัวของผลิตภัณฑ์นี้คือ 1.00 และไม่มีประวัติการอัปเดตก่อนหน้านี้

ข้อมูลเฟิร์มแวร์ล่าสุด (เวอร์ชัน 1.0)

ขณะนี้ผลิตภัณฑ์นี้กำลังใช้งานเฟิร์มแวร์เวอร์ชัน 1.0 และไม่มีประวัติการอัปเดตก่อนหน้านี้

▼ สำหรับ Windows

　 สำหรับ　(C)

　 สำหรับ　(C++)

　 สำหรับ　(C#)

　 สำหรับ　(Java)

　 สำหรับ　(VB)

　 สำหรับ　(VBA)

　 สำหรับ　(Python)

▼ สำหรับ Linux

　 สำหรับ　(C)

　 สำหรับ　(C++)

　 สำหรับ　(Python)

>>ดาวน์โหลดโบรชัวร์

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ "ใช้เงื่อนไข"

โปรดเลือก

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

Specifications (En)

อื่นๆ

LR5-LAN

ชิ้นส่วนอะไหล่

Part Name	Part Number	Required Qty

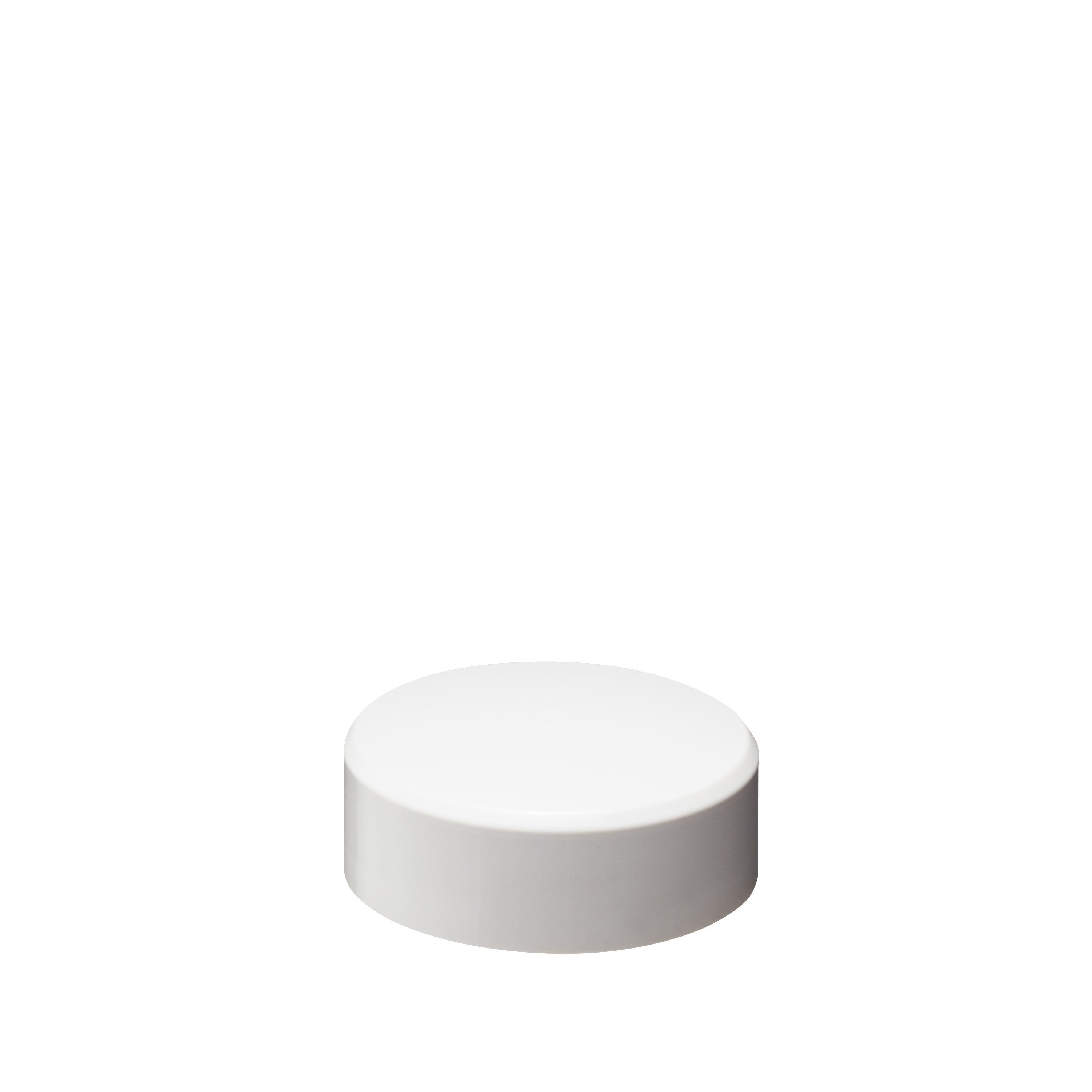

Headcover: Off-white ×	B32310071-7F1	1
O-ring (5 pieces) ×	GA0010918-F1	2-7: Depends on the number of tiers.
Filter Sheet (5 pieces) ×	B25310067-5F1	1-5: Depends on the number of tiers.
