ไฟสัญญาณที่มีฟังก์ชั่นหลากหลาย
SF08/SF10

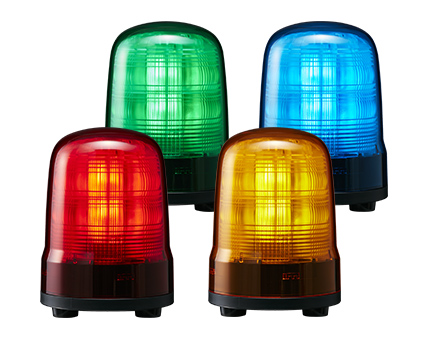

ไฟสัญญาณ LED แบบมัลติฟังก์ชันประสิทธิภาพสูง รุ่น SF08/SF10 พร้อมระบบหมุนจำลองโดยไม่ใช้มอเตอร์ รองรับรูปแบบแสง 22 แบบที่ปรับแต่งได้ และเลนส์เฟรเนลขั้นสูง เหมาะสำหรับการส่งสัญญาณในงานอุตสาหกรรม
หมายเหตุ: ระดับการป้องกันของรุ่น IP23 สามารถเพิ่มขึ้นได้โดยใช้ซีลยางเสริม
- การควบคุม I/O
- Φ80
- Φ100
- สัญญาณบีคอน
- กำลังหมุน
- กระพริบ (แฟลช)
- พัลส์ (คลื่นไซน์)
- เตือน
- 86dB (SF08)
- 88dB (SF10)
- ในร่ม
- กลางแจ้ง
- IP23
- IP65(พร้อมประเก็นยาง)
- IP66(KT)(ตรง)
- แดง
- เหลืองอำพัน
- เขียว
- น้ำเงิน
**คุณลักษณะผลิตภัณฑ์**
ประสิทธิภาพสูง
การออกแบบที่ไร้มอเตอร์และไม่ต้องทำการบำรุงรักษานี้จะสร้างภาพเคลื่อนไหวด้วย LED รวมถึงเอฟเฟ็กต์แบบหมุน กะพริบ และพัลส์
การออกแบบที่ไร้มอเตอร์และไม่ต้องทำการบำรุงรักษานี้จะสร้างภาพเคลื่อนไหวด้วย LED รวมถึงเอฟเฟ็กต์แบบหมุน กะพริบ และพัลส์

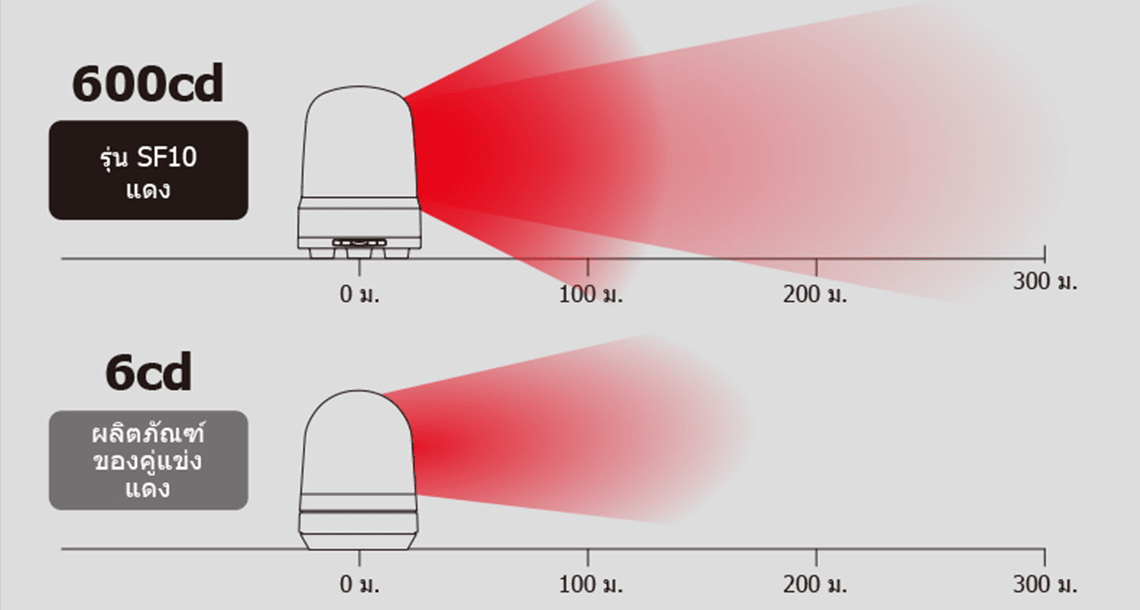

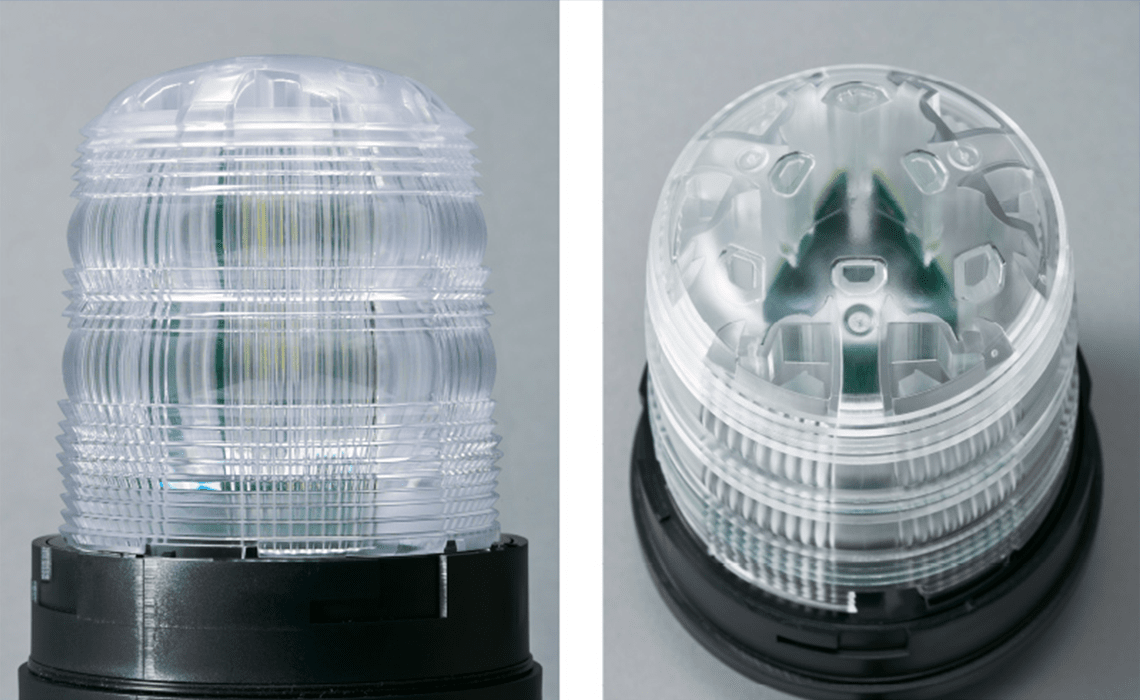

SF ได้รับการออกแบบพร้อมด้วยเลนส์เฟรแนลหลายเลนส์ที่พัฒนาขึ้นใหม่ของ Patlite เลนส์ที่บางและแข็งแกร่งนี้มีความสามารถในการรวบรวมและกระจายแสงได้อย่างมีประสิทธิภาพมากกว่าเลนส์ธรรมดา
SF ได้รับการออกแบบพร้อมด้วยเลนส์เฟรแนลหลายเลนส์ที่พัฒนาขึ้นใหม่ของ Patlite เลนส์ที่บางและแข็งแกร่งนี้มีความสามารถในการรวบรวมและกระจายแสงได้อย่างมีประสิทธิภาพมากกว่าเลนส์ธรรมดา
ตัวเลือกรูปแบบแสงมากมาย

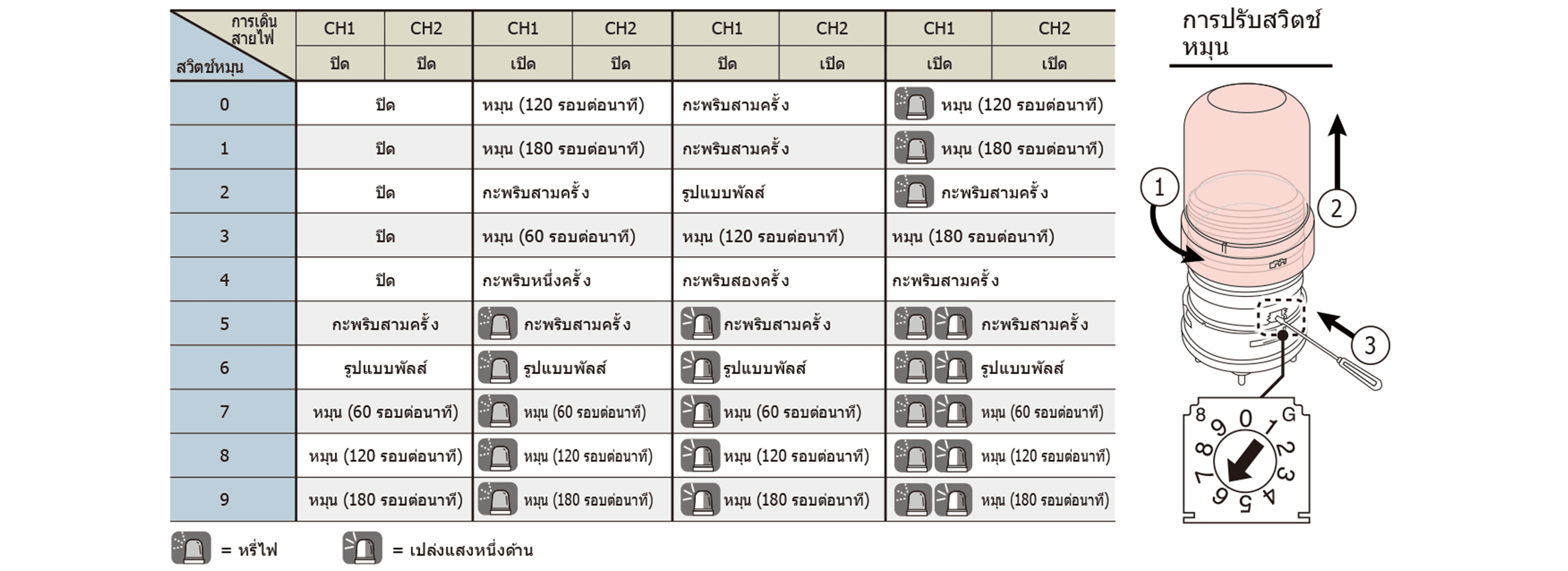

เลือกจากรูปแบบแสง 22 รูปแบบเพื่อระบุสถานะที่แตกต่างกันในพื้นที่การทำงานของคุณ คุณสามารถกำหนดค่ารูปแบบแสงได้อย่างง่ายดายโดยการปรับสวิตช์หมุนและช่องต่อสายไฟ
[ ตัวอย่างการใช้งาน ]
- ลดแสงสว่างในช่วงกลางคืน
- ปรับความเร็วการกะพริบตามระดับความเร่งด่วน
- ปรับความเร็วการหมุนตามระดับของอันตราย
»[วีดีโอ] การปรับสวิตช์แบบหมุน
»[วีดีโอ] คลิกที่นี่สำหรับรุ่น SF 22 รูปแบบแสง
ตัวอย่างการใช้งาน
SF ติดตั้งอยู่บนเครื่องบรรจุเพื่อระบุสถานะการทำงานต่างๆ โดยใช้การตั้งค่าการหมุนและกะพริบที่แตกต่างกัน เลือกรูปแบบแสงจาก 22 รูปแบบเพื่อให้เห็นสัญญาณแสงที่ ไม่คลุมเครือ
สัญญาณจะเริ่มทำงานทันทีเมื่อเปิด SF ซึ่งสิ่งนี้จะขจัดความต้องการสำหรับ อุปกรณ์เพื่อกระตุ้นฟังก์ชั่นการทำงาน สำหรับประเภทการทำงานนี้
SF ติดตั้งที่ประตูทางเข้าเพื่อเตือนคนเดิน ถนนให้ทราบว่ามีรถขนาดใหญ่กำลังจะขับผ่าน โดยใช้เครื่องตั้งเวลาเพื่อหรี่ไฟในช่วงกลางคืนเพื่อไม่ให้แสงรบกวนการมองเห็น ของผู้ขับขี่
SF ติดตั้งอยู่บนเครื่องบรรจุเพื่อระบุสถานะการทำงานต่างๆ โดยใช้การตั้งค่าการหมุนและกะพริบที่แตกต่างกัน เลือกรูปแบบแสงจาก 22 รูปแบบเพื่อให้เห็นสัญญาณแสงที่ ไม่คลุมเครือ
สัญญาณจะเริ่มทำงานทันทีเมื่อเปิด SF ซึ่งสิ่งนี้จะขจัดความต้องการสำหรับ อุปกรณ์เพื่อกระตุ้นฟังก์ชั่นการทำงาน สำหรับประเภทการทำงานนี้
SF ติดตั้งที่ประตูทางเข้าเพื่อเตือนคนเดิน ถนนให้ทราบว่ามีรถขนาดใหญ่กำลังจะขับผ่าน โดยใช้เครื่องตั้งเวลาเพื่อหรี่ไฟในช่วงกลางคืนเพื่อไม่ให้แสงรบกวนการมองเห็น ของผู้ขับขี่
เสียง / ตัวอย่างเสียง

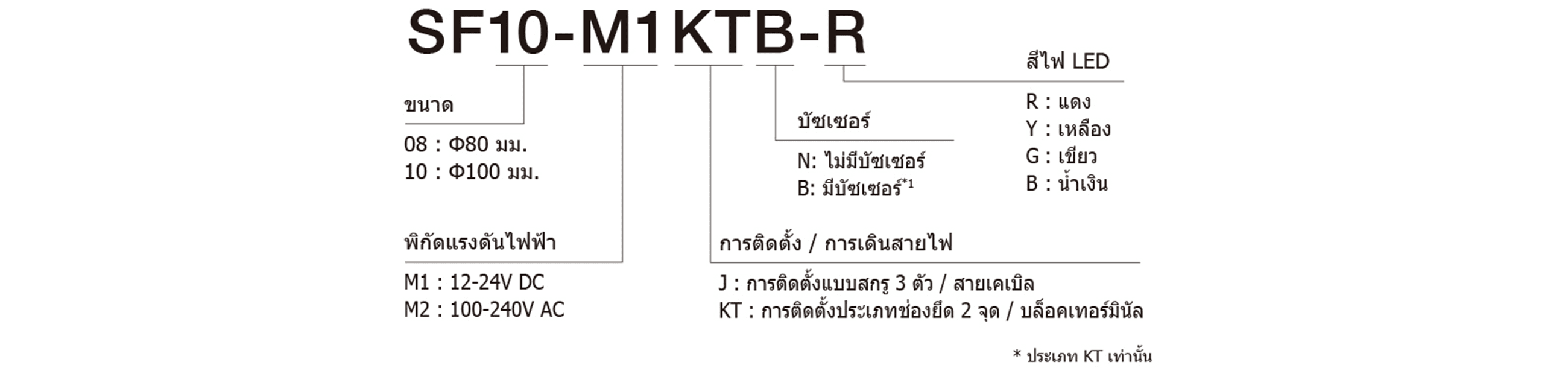

การกำหนดค่าหมายเลขรุ่น
รหัสรุ่น
รายการผลิตภัณฑ์
| รหัสรุ่น | ขนาด (มม.) | แรงดันไฟฟ้าที่กำหนด | การเดินสายไฟและการติดตั้ง | บัซเซอร์ | สีของแสง |
|---|---|---|---|---|---|
| SF08-M1JN-R/Y/G/B | φ80 | 12 - 24 V DC | สายเคเบิล, ติดตั้งด้วยสลักเกลียว 3 จุด | - | แดง / เหลือง / เขียว / น้ำเงิน |
| SF08-M1KTN-R/Y/G/B | φ80 | 12 - 24 V DC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | - | |
| SF08-M1KTB-R/Y/G/B | φ80 | 12 - 24 V DC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | ✔ | |
| SF08-M2JN-R/Y/G/B | φ80 | 100 - 240 V AC | สายเคเบิล, ติดตั้งด้วยสลักเกลียว 3 จุด | - | |
| SF08-M2KTN-R/Y/G/B | φ80 | 100 - 240 V AC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | - | |
| SF08-M2KTB-R/Y/G/B | φ80 | 100 - 240 V AC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | ✔ | |
| SF10-M1JN-R/Y/G/B | φ100 | 12 - 24 V DC | สายเคเบิล, ติดตั้งด้วยสลักเกลียว 3 จุด | - | |
| SF10-M1KTN-R/Y/G/B | φ100 | 12 - 24 V DC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | - | |
| SF10-M1KTB-R/Y/G/B | φ100 | 12 - 24 V DC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | ✔ | |
| SF10-M2JN-R/Y/G/B | φ100 | 100 - 240 V AC | สายเคเบิล, ติดตั้งด้วยสลักเกลียว 3 จุด | - | |
| SF10-M2KTN-R/Y/G/B | φ100 | 100 - 240 V AC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | - | |
| SF10-M2KTB-R/Y/G/B | φ100 | 100 - 240 V AC | ขั้วต่อแบบกด, ติดตั้งด้วยรู 2 จุด | ✔ |
คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
Installation Manual (En) ดาวน์โหลดไฟล์
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
คู่มือการใช้งาน
2D CAD / 3D CAD
-
3D CAD［STEP］
SF08［dxf］ข้อมูลจำเพาะของผลิตภัณฑ์
อื่นๆ
ชิ้นส่วนอะไหล่
SF08
SF08
ชิ้นส่วนอะไหล่
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
GA0000029-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000030-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000031-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000032-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
GA0000794-F1 | 1 | ||||
|
GA0000512-F1 | 1 |

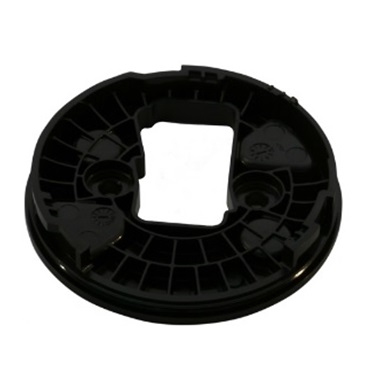

Includes waterproof ring and waterproof gasket. |
|||
|

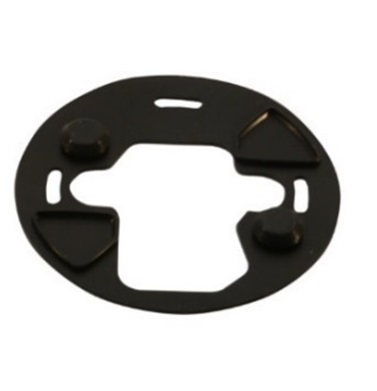

GA0000498-F1 | 1 |
SF10
SF10
ชิ้นส่วนอะไหล่
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
|
GA0000033-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000034-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000035-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000036-F1 | 1 |
Please select the lens that matches the LED color. |
|||
|
|
GA0000795-F1 | 1 | ||||
|

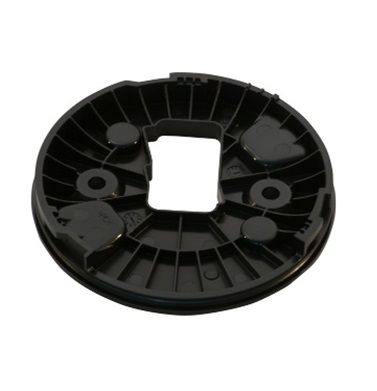

GA0000513-F1 | 1 |
Includes waterproof ring and waterproof gasket. |
|||
|

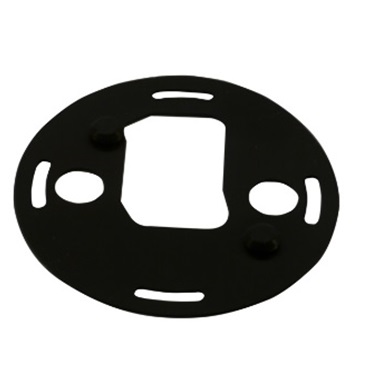

GA0000499-F1 | 1 |
