ไฟสัญญาณทาวเวอร์ LED ขนาด Φ50mm
ซีรีส์ LR5

ค้นพบซีรีส์ LR5 ไฟสัญญาณทาวเวอร์ LED ขนาด Φ50mm ที่มี LED ที่สว่างมากเป็นพิเศษ, การออกแบบโมดูลาร์, และตัวเลือกที่หลากหลายเพื่อตอบสนองการใช้งานที่ต้องการมากที่สุด.

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ50
  • เปิดต่อเนื่อง
  • กระพริบ (แฟลช)
  • เตือน
  • 85dB
  • ในร่ม
  • IP65
  • IP54
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สีขาว

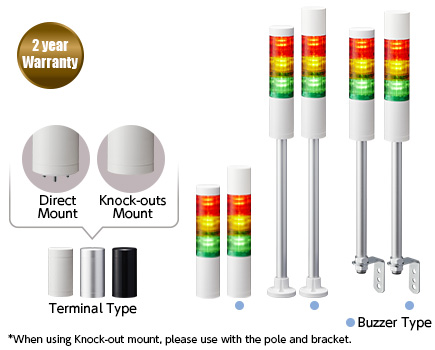

  • ไฟสัญญาณทาวเวอร์ LED ขนาด Φ50mm ซีรีส์ LR5
  • การออกแบบเลนส์ใหม่และโครงสร้างโมดูลที่ได้รับการปรับปรุงให้แสงสว่างสดใสและมองเห็นได้จากระยะไกล
  • โมดูลเสียงที่ออกแบบใหม่และปิดสนิท เพื่อป้องกันน้ำและฝุ่นได้อย่างดีเยี่ยม และสร้างเสียงรอบทิศทางที่ดัง (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB ที่ 1m)
  • การออกแบบโมดูลาร์ "Twist and Lock" เพื่อปรับแต่งและกำหนดค่า LED และโมดูลเสียงได้ง่าย
  • รูปทรงที่เรียบและร่างกายที่แข็งแรงสำหรับการใช้งานในสภาพแวดล้อมที่ท้าทาย ด้วยการป้องกัน IP65
  • สีมาตรฐานของร่างกาย: ขาวหม่น สีเงินและสีดำใช้เป็นส่วนประกอบเท่านั้น (24V DC เท่านั้น)
  • ร่างกายพร้อมกับเทอร์มินอลบล็อกที่มีให้เลือกในสีขาวหม่น สีเงิน หรือสีดำ (LR5-WT & LR5-KT – 24V DC เท่านั้น)
  • ตัวเลือกการติดตั้ง 4 แบบ: ติดตรง, เสา L-bracket, เสา circular bracket, และเสา folding bracket (เฉพาะสีขาวหม่น)
  • มีให้เลือกใน 12V DC และ 24V DC

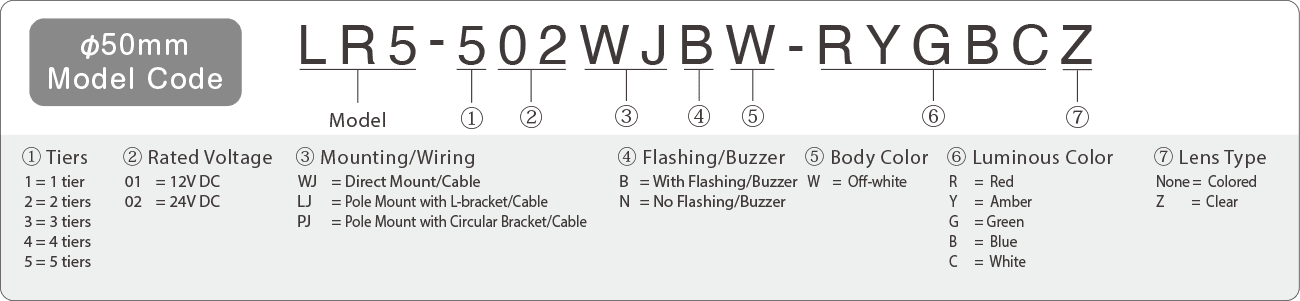

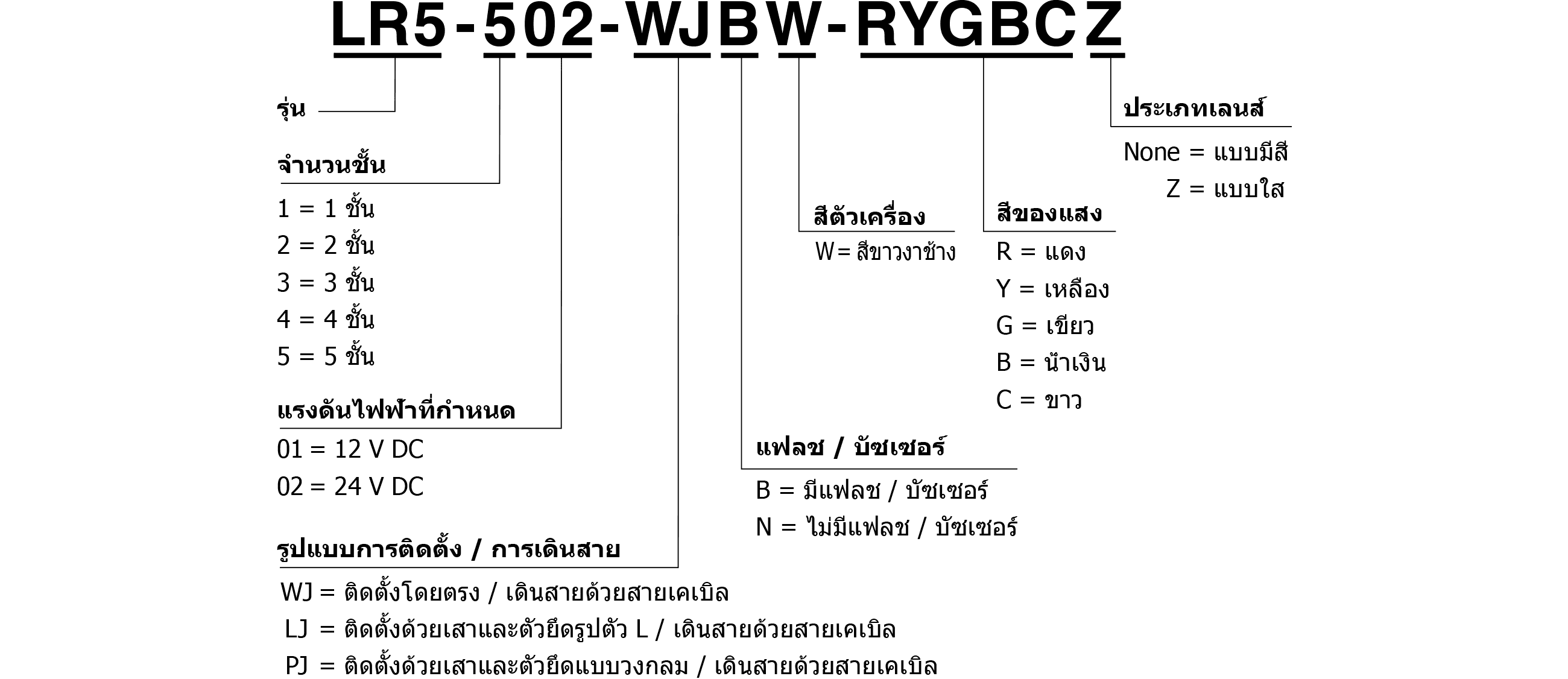

Model Code



สเปค

อุณหภูมิที่ทำงานได้ -20℃ - +50℃
ช่วงความชื้นในการทำงาน 90% RH หรือน้อยกว่า, ไม่มีการควบแน่น
ช่วงอุณหภูมิในการเก็บรักษา -30℃ - +60℃
ช่วงความชื้นในการเก็บรักษา 90% RH หรือน้อยกว่า, ไม่มีการควบแน่น
ตำแหน่งการติดตั้ง ใช้ในอาคาร
ทิศทางการติดตั้ง ตำแหน่งตรง
ระดับการป้องกัน*1 IP65 (IEC 60529) / NEMA TYPE 4X, 13
สภาวะแวดล้อม ตำแหน่งตรง
ความต้านทานฉนวน มากกว่า 1MΩ ที่ DC500V ระหว่างสายไฟเข้าและตัวถัง
แรงดันไฟฟ้าที่ทนได้ 500V AC เป็นเวลา 1 นาทีระหว่างขั้วและตัวถังโดยไม่ทำลายฉนวน (M2: 1500V AC เป็นเวลา 1 นาที)
อัตราการกระพริบ 60 ±2 ครั้ง / นาที
ระดับเสียง LR5 24V DC ประเภท 85dB / 12V DC ประเภท 80dB
การลดเสียง*2 ประมาณ -10dB
สภาวะแวดล้อม เสียงกริ่ง No.4 (Sweep) จากทุกทิศทางที่ระยะ 1 เมตร
เสียงกริ่ง 4 รูปแบบ*2
No.1 บี๊บสั้นๆ / 3378Hz
No.2 เสียงบี๊บต่อเนื่อง / 3378Hz
No.3 เสียง Hi-Lo เร็ว / 2016Hz & 3012Hz
No.4 เสียง Sweep / 1000Hz-4032Hz
เอาท์พุททรานซิสเตอร์ NPN / PNP
มาตรฐานการปฏิบัติตาม ●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS Directive (EN IEC 63000)
●EMC Directive (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3

*1: ประเภท LJ คือ IP54
*2: ขึ้นอยู่กับการตั้งค่าสวิตช์ DIP
*3: ยกเว้น KT, รุ่นประกอบ WT และประเภท M2 LJ

สเปคหน่วย LED

สี แดง เหลือง เขียว น้ำเงิน ขาว
กระแสไฟสัญญาณ (ต่อหน่วย) / การใช้พลังงาน (ต่อหน่วย) ประเภทธรรมดา 40mA / 1W
สูงสุด 45mA / 1.3W

สเปคหน่วยกริ่ง

กระแสไฟสัญญาณ (หน่วยกริ่ง) / การใช้พลังงาน (หน่วยกริ่ง) ประเภทธรรมดา 40mA / 1W
สูงสุด 250mA / 1.3W

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

อื่นๆ

LR5  

LR5  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

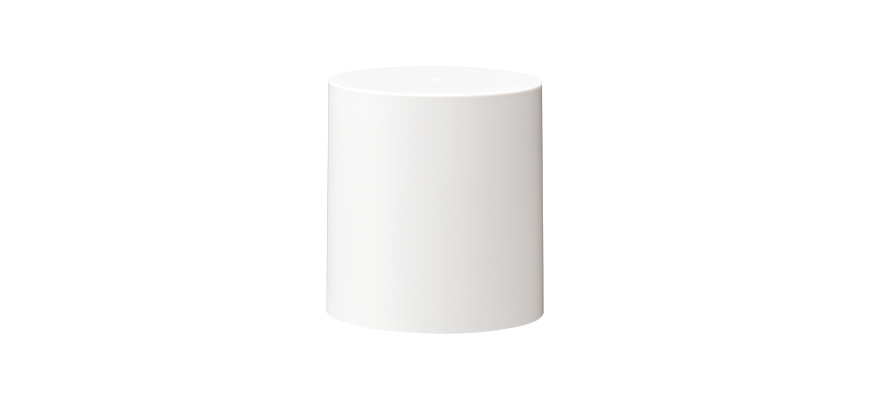

Headcover: Off-white
B32310071-7F1 1
Filter Sheet (5 pieces)
B25310067-5F1 1-5: Depends on the number of tiers.
O-ring (5 pieces)
B25110066-F1 2-7: Depends on the number of tiers.
Pole Bracket: Off-white
B22210160-7F1 1

Kit includes O-ring, Waterproof Ring and self-tapping screw (2 pieces)
Waterproof Ring
B25110047-F1 LJ type ： 1　　　PJ/QJ type ： 2
Terminal Block Connector
Z69544511-F1 1

LR-02WTNW
Hexagonal Nut: M22
S33533110-222F1 2
Flat washer: M22
S33642010-222F1 2
