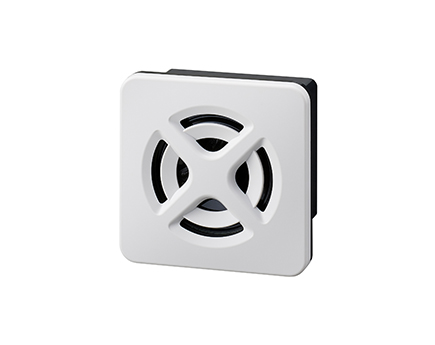

สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม)
BD

เหมาะสำหรับแผงควบคุมและเครื่องจักรอุตสาหกรรม สัญญาณเสียงชนิดบางให้เสียงดังสูงสุด 98dB รองรับ IP65 ปรับตั้งจากด้านหน้า และมีเสียงในตัว 32 แบบ

  • สัญญาณเตือนเสียง
  • เตือน
  • ทำนอง
  • 98dB
  • กลางแจ้ง
  • ในร่ม
  • IP65
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD
  • สัญญาณเสียงแบบ Buzzer (ชนิดบาง IP65 สำหรับติดตั้งบนแผงควบคุม) BD

คุณสมบัติหลัก

เสียงดัง 98 dB ในดีไซน์บางกะทัดรัด ความลึก 54 mm

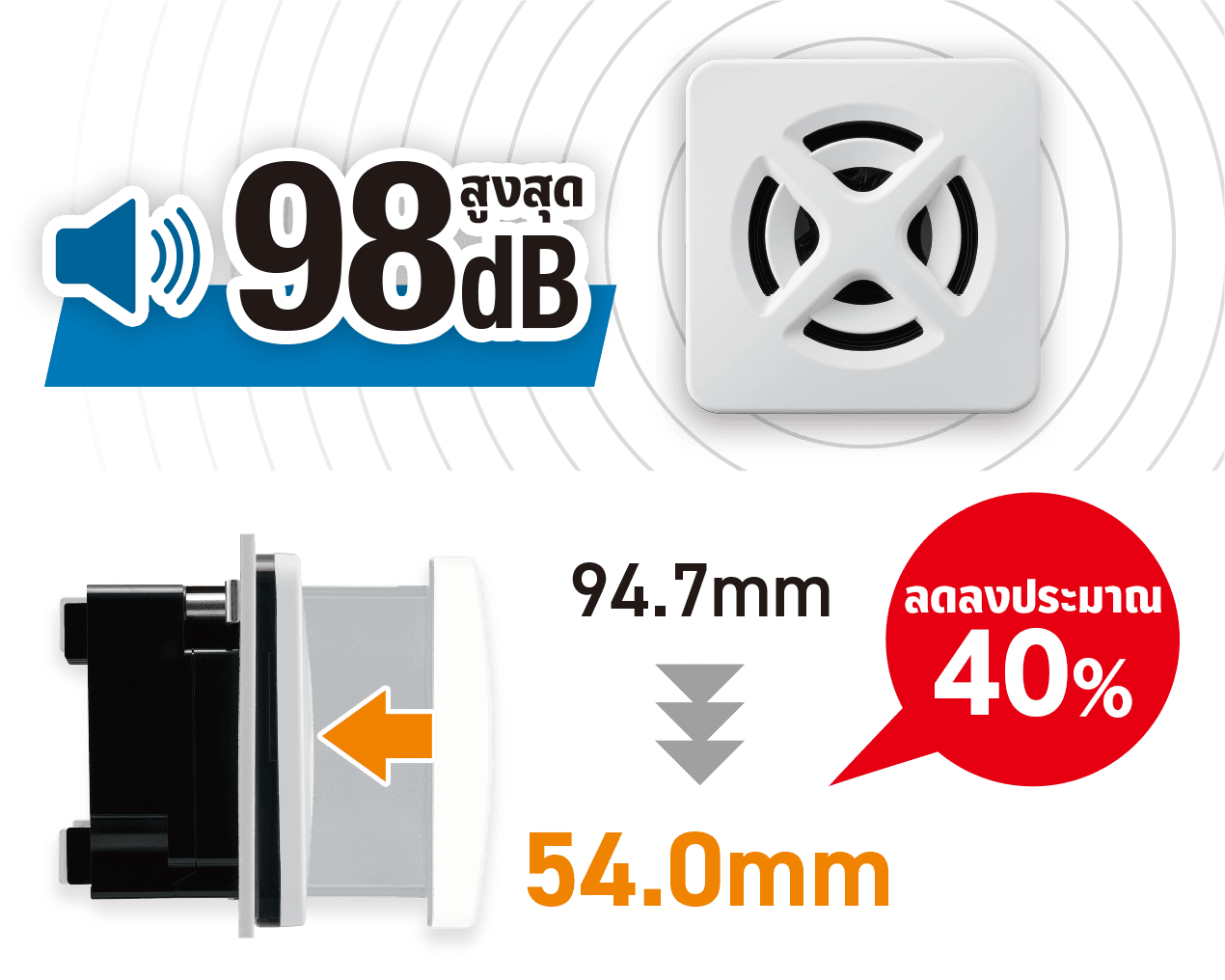

ดีไซน์บางพร้อมเสียงดัง

ให้เสียงดังได้สูงสุดถึง 98 dB (Typ.) *1  พร้อมคงดีไซน์กะทัดรัดที่มีความลึกเพียง 54.0 mm ซึ่งบางกว่ารุ่นก่อนหน้าประมาณ 40% *2  ช่วยประหยัดพื้นที่ภายในตู้ควบคุมและอุปกรณ์ต่าง ๆ และติดตั้งได้ง่ายแม้ในพื้นที่จำกัด

  • ระดับความดันเสียงอาจแตกต่างกันไปตามเนื้อหาเสียงที่เล่นและสภาพแวดล้อมการใช้งาน
  • เมื่อเทียบกับรุ่นก่อนหน้าของบริษัทเรา

ประสิทธิภาพกันฝุ่นและกันน้ำสูง ใช้งานกลางแจ้งได้ (IP65)

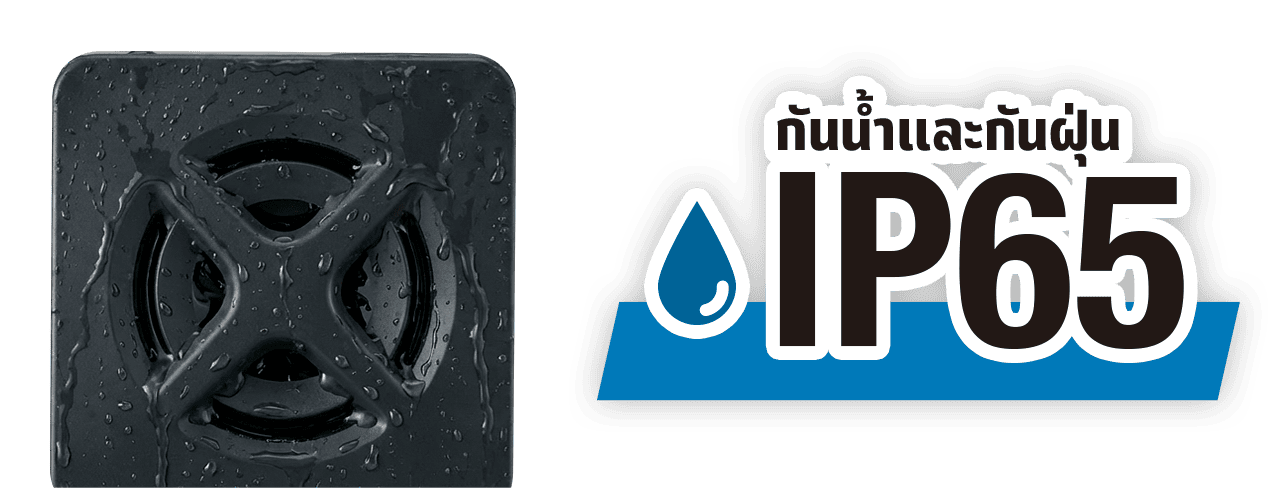

การป้องกันฝุ่นและน้ำระดับ IP65

เป็นไปตามระดับการป้องกัน IP65 ด้วยโครงสร้างที่แข็งแรงทนทาน จึงใช้งานได้อย่างมั่นใจในสภาพแวดล้อมโรงงานที่มีน้ำหรือฝุ่น รวมถึงสภาพแวดล้อมกลางแจ้ง เหมาะสำหรับสภาพแวดล้อมการติดตั้งที่หลากหลาย
ระดับการป้องกันนี้ใช้กับตัวผลิตภัณฑ์เท่านั้น ประสิทธิภาพการกันน้ำเมื่อติดตั้งแบบฝังแผงจะขึ้นอยู่กับเงื่อนไขการติดตั้งและคุณภาพของงานติดตั้ง เช่น การซีล

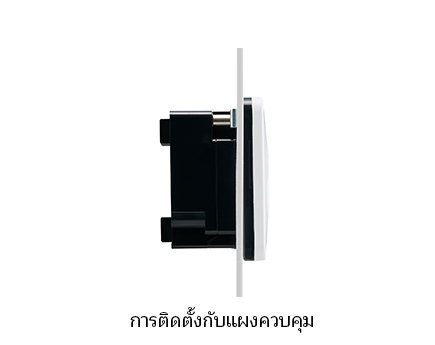

โครงสร้างควบคุมจากด้านหน้า ช่วยลดเวลาในการติดตั้งและปรับตั้ง

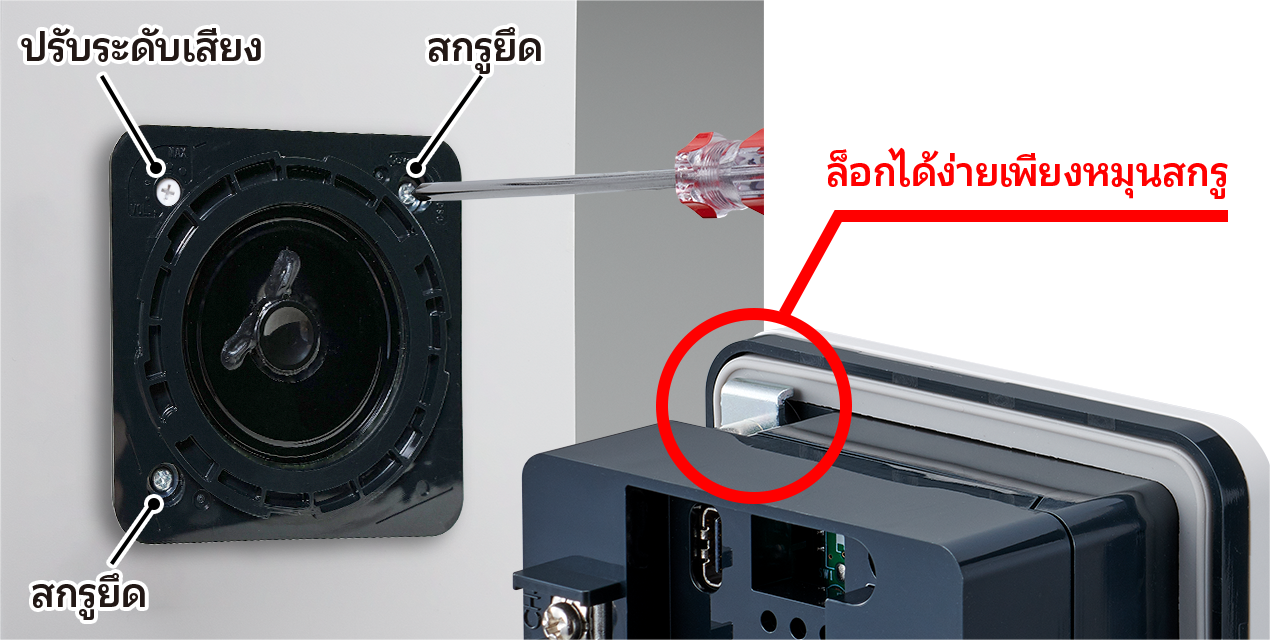

โครงสร้างควบคุมจากด้านหน้า

โครงสร้างล็อกด้านหน้าช่วยให้สามารถติดตั้งเข้ากับแผง ถอดออก และปรับระดับเสียงได้จากด้านหน้า โดยใช้เพียงการขันสกรู ไม่จำเป็นต้องทำงานจากด้านหลังของแผง จึงช่วยลดเวลาในการติดตั้งและบำรุงรักษาได้อย่างมาก

เสียงในตัว 32 แบบ พร้อมควบคุมผ่านอินพุตแบบบิต

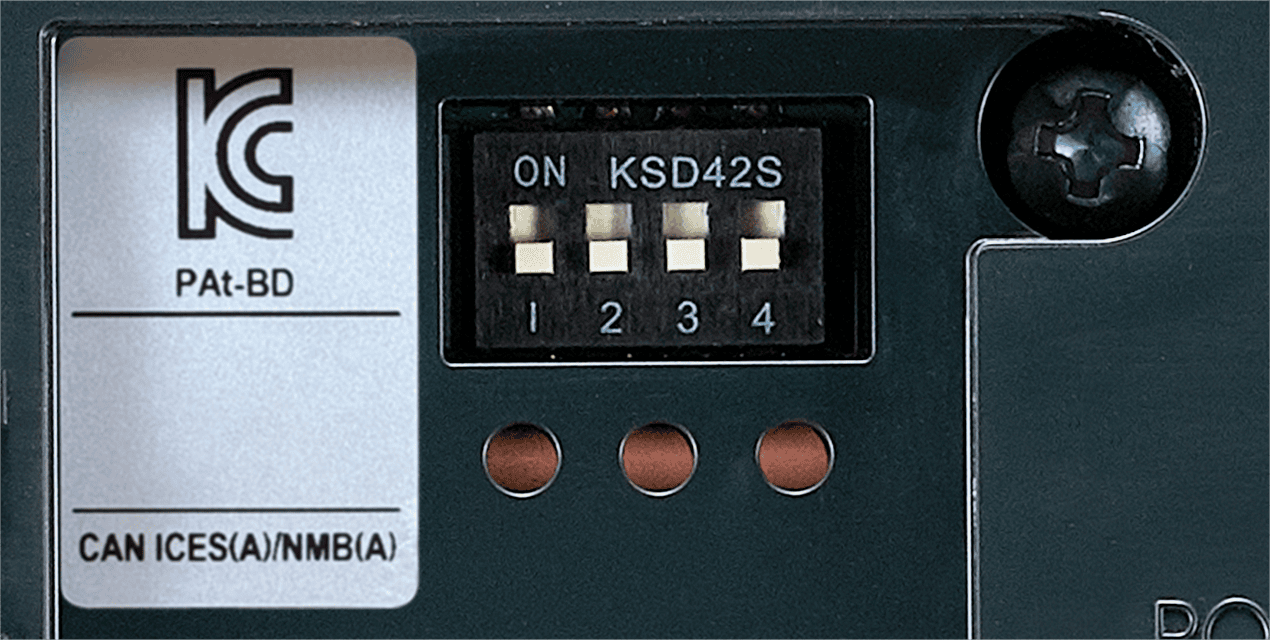

DIP switch
เลือกกลุ่มเสียงได้ด้วย DIP switch

มาพร้อมเสียงในตัวทั้งหมด 32 แบบ รวมถึงเสียงเตือน เสียงเมโลดี้ และเสียงกริ่ง สามารถเลือกเสียงจากกลุ่มเสียง 8 กลุ่มได้ด้วย DIP switch และกำหนดเสียงได้สูงสุด 4 แบบผ่านอินพุตแบบบิต อุปกรณ์เพียงเครื่องเดียวจึงรองรับความต้องการด้านการแจ้งเตือนด้วยเสียงได้หลากหลาย แหล่งเสียงที่มาพร้อมเครื่องทั้งหมดเป็นเสียงที่ไม่มีปัญหาด้านลิขสิทธิ์
ฟังก์ชันเปลี่ยนแหล่งเสียงด้วย SD card ซึ่งมีในรุ่นก่อนหน้า ไม่ได้รวมอยู่ในผลิตภัณฑ์นี้

ทนต่อแรงสั่นสะเทือน 4.5G รองรับสภาพแวดล้อมการติดตั้งที่มีการสั่นสะเทือนสูง

รุ่น DC 12–24 V (M1) มีความทนทานต่อแรงสั่นสะเทือน 4.5G จึงสามารถติดตั้งใกล้อุปกรณ์ที่มีการสั่นสะเทือนสูงได้

มีรุ่น NPN และ PNP ให้เลือก

มีสเปกอินพุตทั้ง NPN และ PNP ให้เลือกเป็นรุ่นมาตรฐาน เลือกรุ่นให้ตรงกับสเปกของอุปกรณ์ที่เชื่อมต่อได้
รุ่น AC 100–240 V รองรับอินพุต NPN เท่านั้น รุ่น DC 12–24 V มีให้เลือกทั้งเวอร์ชัน NPN และ PNP

รายการเสียงในตัว

สามารถเลือกกลุ่มเสียงต่อไปนี้ได้โดยเปลี่ยนการตั้งค่า DIP switch (ค่าเริ่มต้นจากโรงงานคือกลุ่ม A)

กลุ่ม CH1 CH2 CH3 CH4
A Beep Stutter Bell Yelp
B Rapid Hi-Lo Melody Chime Synthesized Piano Synthesized Bell
C Stutter & Bell Sweep Sound Chime Call Sign
D Fur Elise Maiden's Prayer Bach Minuet in Gmaj Annie Laurie
E London Bridge Is Falling Down Hol-Di-Li-Dia Mary Had a Little Lamb Camptown Races
F Cuckoo Village Blacksmith On the Avignon Bridge The Entertainer
G Amaryllis Symphony No. 40 Quiet Lakeside Mountain Musician
H Spanish Romance Canon Grandfather's Clock Ave Maria

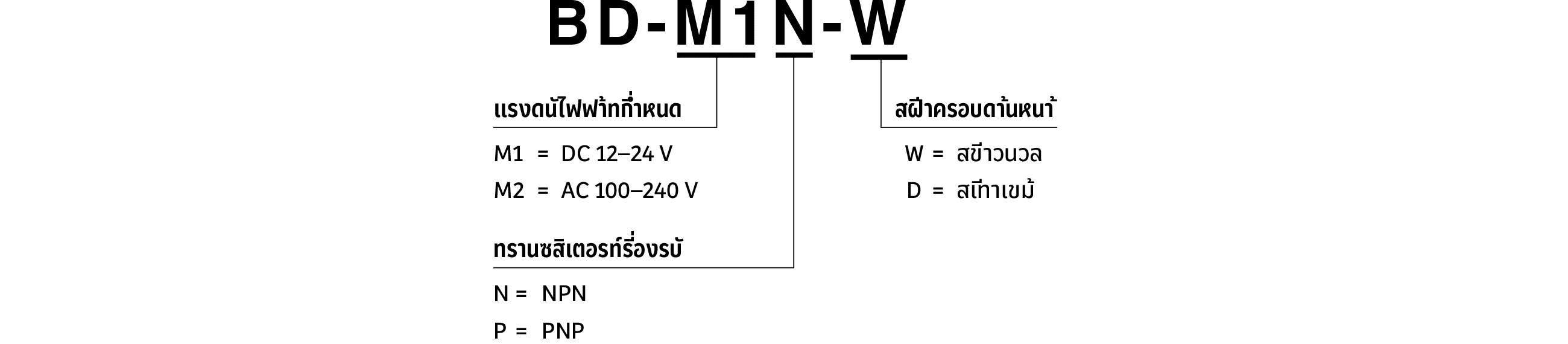

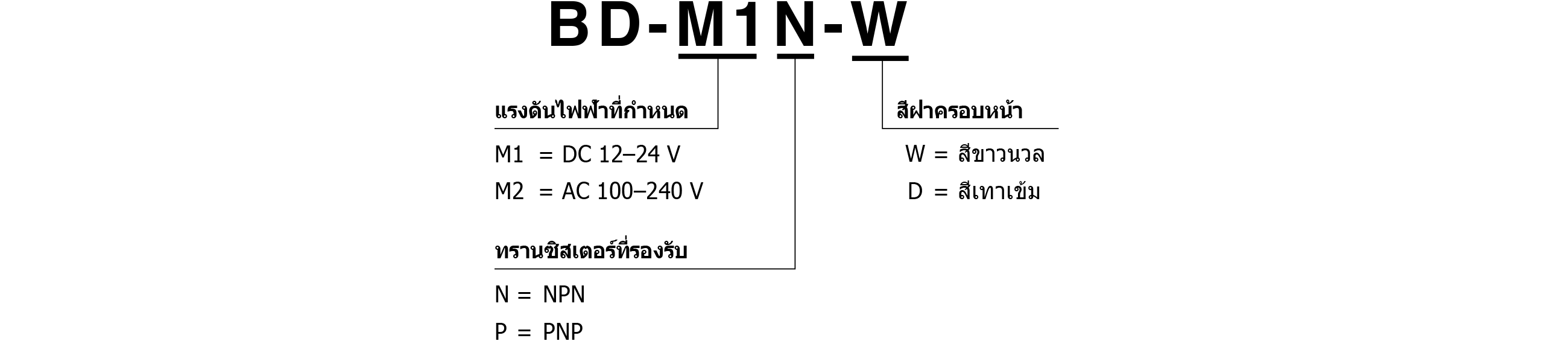

รหัสรุ่น

รหัสรุ่น

M2 รองรับเฉพาะ NPN

รายการผลิตภัณฑ์

รุ่น แรงดันไฟฟ้าที่กำหนด ทรานซิสเตอร์ที่รองรับ สีฝาครอบด้านหน้า

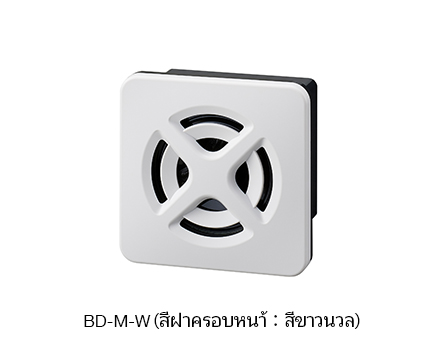

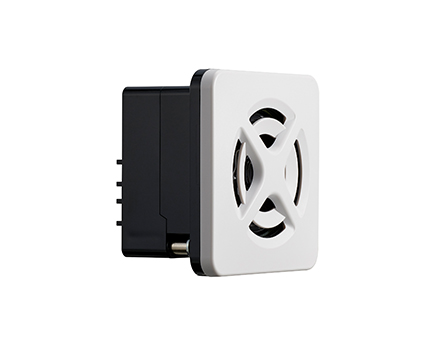

BD-M1N-W DC 12–24 V NPN สีขาวนวล

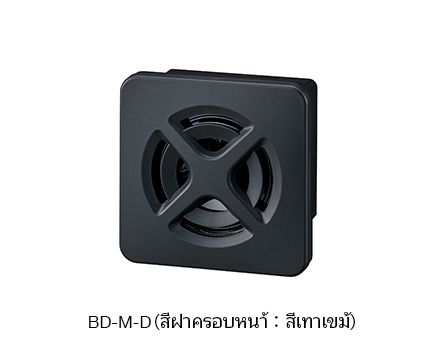

BD-M1N-D DC 12–24 V NPN สีเทาเข้ม
BD-M1P-W DC 12–24 V PNP สีขาวนวล
BD-M1P-D DC 12–24 V PNP สีเทาเข้ม
BD-M2-W AC 100–240 V NPN สีขาวนวล
BD-M2-D AC 100–240 V NPN สีเทาเข้ม
