ไฟกระพริบแบบทนทานสำหรับพื้นที่กลางแจ้ง
GL10

การออกแบบที่ทนทานเหมาะสำหรับการใช้งานในสภาวะที่รุนแรง รวมถึงการใช้งานกับเครื่องจักรก่อสร้างพร้อมการมองเห็นที่ยอดเยี่ยมภายใต้แสงแดดที่ร้อนจัด

  • อินพุตแรงดันไฟฟ้า
  • การควบคุมการสื่อสาร CAN
  • Φ100
  • ไฟสัญญาณ
  • กระพริบ (แฟลช)
  • กลางแจ้ง
  • ในร่ม
  • IP69K

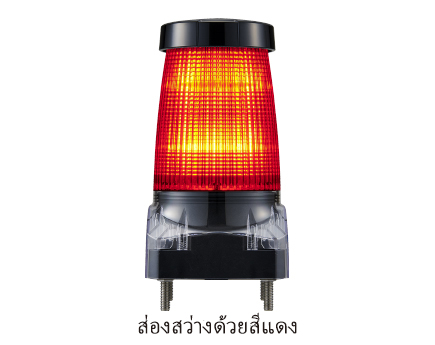

  • แดง

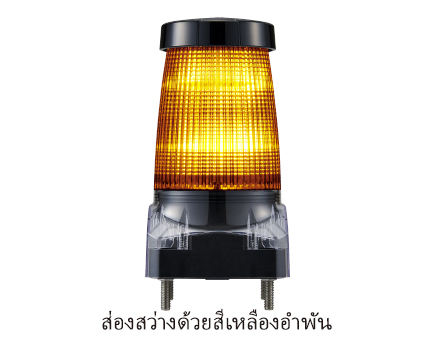

  • เหลืองอำพัน

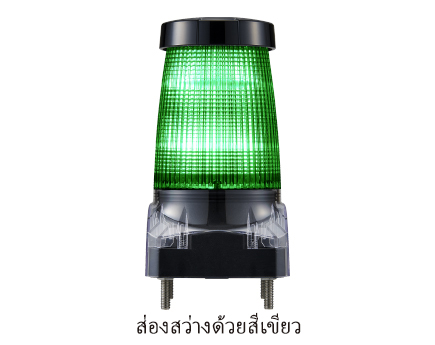

  • เขียว
  • ไฟกระพริบแบบทนทานสำหรับพื้นที่กลางแจ้ง GL10
  • ไฟกระพริบแบบทนทานสำหรับพื้นที่กลางแจ้ง GL10
  • ไฟกระพริบแบบทนทานสำหรับพื้นที่กลางแจ้ง GL10
  • ไฟกระพริบแบบทนทานสำหรับพื้นที่กลางแจ้ง GL10
  • ไฟกระพริบแบบทนทานสำหรับพื้นที่กลางแจ้ง GL10

โครงสร้างที่ทนทานต่อสิ่งแวดล้อม


ทนทานต่อการสั่นสะเทือนและแรงกระแทกได้ดีเยี่ยม

Vibration test

- ความต้านทานการสั่นสะเทือน 110m/s2
- ความต้านทานแรงกระแทก 1,000m/s2

ทนทานต่อฝุ่นและน้ำได้ดีเยี่ยม

ทดสอบความกันน้ำ

- มาตราฐาน IP69K ช่วยเพิ่มความทนทานต่อฝุ่นและน้ำ
- เหมาะสำหรับการทำความสะอาดในพื้นที่ที่อุณหภูมิสูงและแรงดันสูง

>>วิดีโอทดสอบการกันน้ำ



ทนทานต่อการสั่นสะเทือนและแรงกระแทกได้ดีเยี่ยม

Vibration test

- ความต้านทานการสั่นสะเทือน 110m/s2
- ความต้านทานแรงกระแทก 1,000m/s2

ทนทานต่อฝุ่นและน้ำได้ดีเยี่ยม

ทดสอบความกันน้ำ

- มาตราฐาน IP69K ช่วยเพิ่มความทนทานต่อฝุ่นและน้ำ
- เหมาะสำหรับการทำความสะอาดในพื้นที่ที่อุณหภูมิสูงและแรงดันสูง

>>วิดีโอทดสอบการกันน้ำ

ทนทานต่อการเปลี่ยนแปลงอุณหภูมิและความชื้น

อุณหภูมิแวดล้อมในการทำงาน: -40 ถึง +85℃
ฟังก์ชั่นระบายอากาศช่วยป้องกันการเกิดฝ้าเนื่องจากเกิดจากการควบแน่น

Ventilation function

ทนทานต่อการเปลี่ยนแปลงอุณหภูมิและความชื้น

อุณหภูมิแวดล้อมในการทำงาน: -40 ถึง +85℃
ฟังก์ชั่นระบายอากาศช่วยป้องกันการเกิดฝ้าเนื่องจากเกิดจากการควบแน่น

Ventilation function

สอดคล้องกับมาตรฐานสากลต่างๆ รวมถึง EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า): ISO13766-1 และการทดสอบสิ่งแวดล้อม: ISO16750 ซึ่งควบคุมสำหรับยานพาหนะ

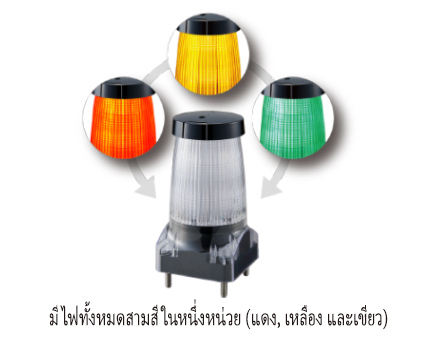

มีไฟทั้งหมดสามสีในหนึ่งหน่วย

  • สามารถแสดงสถานะการทำงานได้ด้วยการใช้สีไฟ 3 สีและรูปแบบการกระพริบที่แตกต่างกัน
  • สามารถกำหนดรูปแบบการกระพริบที่แตกต่างกันสำหรับแต่ละสีเพื่อแจ้งเตือนและแสดงสถานะให้กับบุคคลที่มีความบกพร่องในการมองเห็นสี

*รูปแบบแฟลช 3 รูปแบบ ด้านบนได้รับการกำหนดค่าไว้ล่วงหน้าและมีการแก้ไขสำหรับรุ่นที่ควบคุมแรงดันไฟฟ้า
*สามารถกำหนดค่ารูปแบบแฟลช 13 รูปแบบสำหรับโมเดลการสื่อสาร CAN

>>วีดีโอรูปแบบแฟลช



มีตัวเลือกการควบคุม 2 แบบให้เลือก

การควบคุมการสื่อสาร CAN

  • เข้ากันได้กับโปรโตคอลการสื่อสาร SAE J1939: CAN เหมาะสำหรับเครื่องจักรก่อสร้าง
  • สามารถกำหนดค่ารูปแบบแฟลช 13 ประเภทและมีระดับการหรี่แสง 4 ระดับผ่านการควบคุมการสื่อสาร
  • สามารถรับและตรวจสอบสถานะสีไฟและรูปแบบการกระพริบได้ผ่านการสื่อสาร CAN
  • ตรวจจับและเชื่อมต่ออัตโนมัติที่ 250kbps/500kbps

การควบคุมแรงดันไฟฟ้ามาตรฐาน

  • การควบคุมแรงดันไฟฟ้ามาตรฐาน
  • ประเภทไม่มีการสื่อสาร ควบคุมด้วยการใช้แรงดันไฟฟ้ามาตรฐาน
  • รูปแบบแฟลช 3 รูปแบบที่ได้รับการแก้ไขและกำหนดค่าไว้ล่วงหน้าเพื่อการบ่งชี้สถานะที่เหมาะสมที่สุด โดยใช้สีแดง เหลือง และเขียว

* ฟังก์ชั่นการรองรับสถานะไม่ได้รับการรองรับสำหรับรุ่นนี้

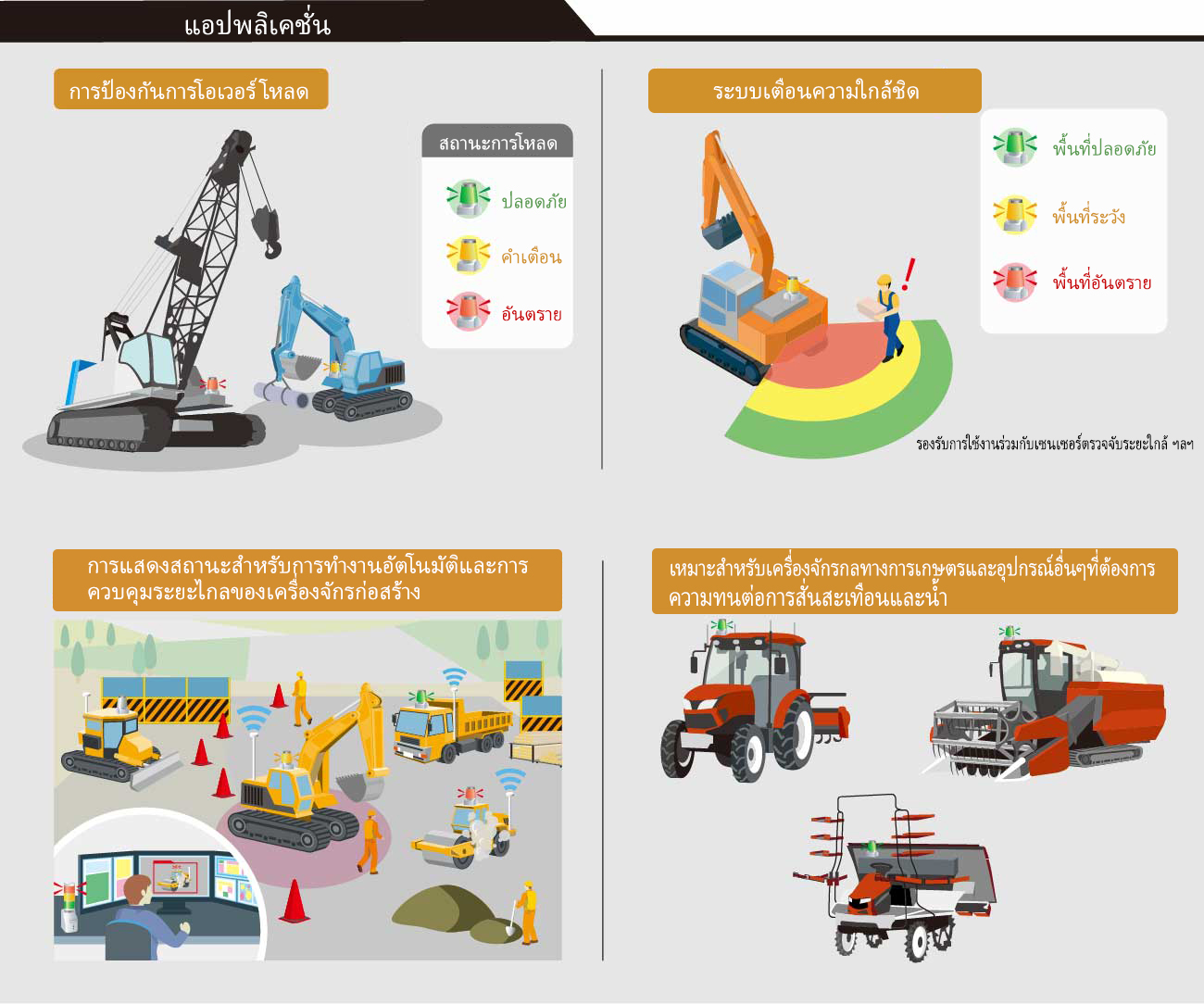

แอปพลิเคชั่น

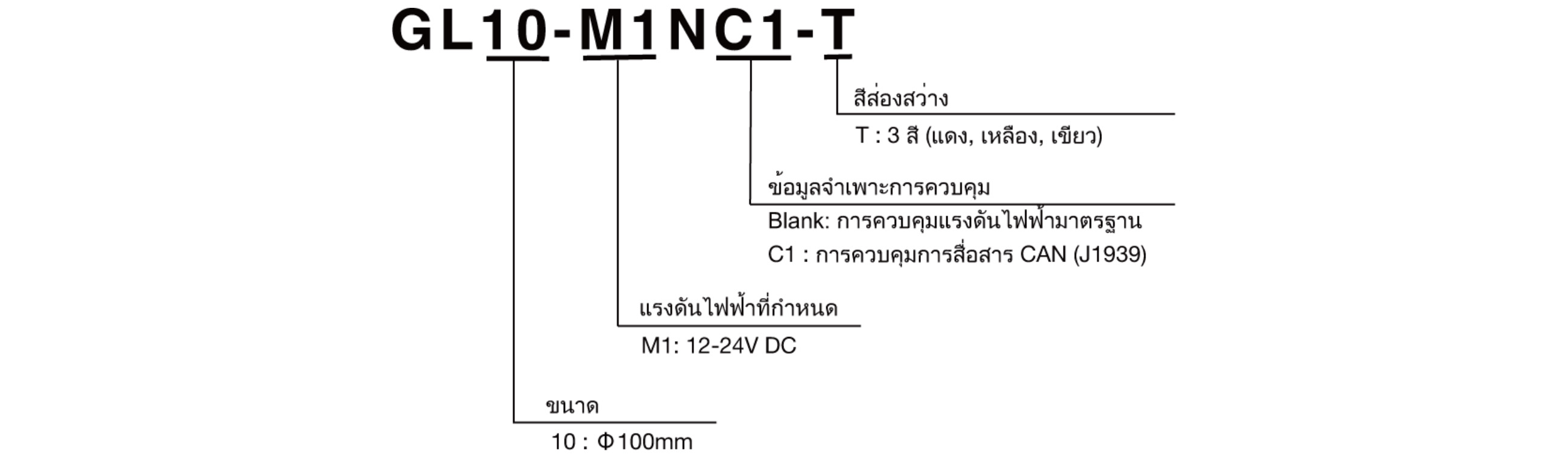

วิธีการสั่งซื้อ





รายการสินค้า



แบบอย่าง แรงดันไฟฟ้าที่กำหนด สีส่องสว่าง ข้อมูลจำเพาะการควบคุม รูปแบบแฟลช
GL10-M1NC1-T 12V-24V DC 3 สี
(แดง, เหลือง, เขียว)		 การควบคุมการสื่อสาร CAN
(J1939)		 สามารถเลือกได้จาก 13 รูปแบบ
GL10-M1N-T การควบคุมแรงดันไฟฟ้ามาตรฐาน สีแดง : แฟลชสามครั้ง
เหลืองอำพัน : แฟลชสองครั้ง
เขียว : แฟลชช้า (ครั้งเดียว) 

>>ดาวน์โหลดโบรชัวร์
