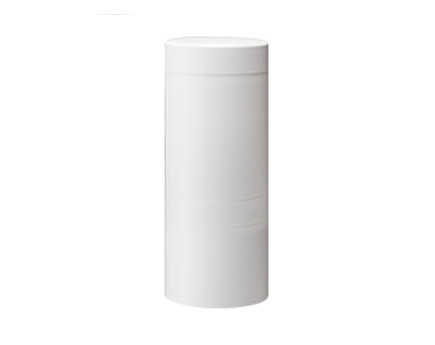

Φ60mm ไฟสัญญาณ LED หอคอย พร้อมตัวเชื่อมต่อ M12
LR6-WM

ติดตั้งง่ายด้วยขั้วต่อ 8 ขา M12. หอคอยยึดโดยตรงด้วยสกรู 3 ตัวเพื่อความแน่นหนาและทำงานด้วยแรงดันไฟฟ้าที่กำหนด 24V DC เพื่อประสิทธิภาพที่เชื่อถือได้

  • ตัวเชื่อมต่อM12
  • เสาสัญญาณเตือน
  • Φ60
  • เปิดต่อเนื่อง
  • IP65
  • แดง
  • เหลืองอำพัน
  • เขียว
  • สีฟ้า
  • สีขาว
  • Φ60mm ไฟสัญญาณ LED หอคอย พร้อมตัวเชื่อมต่อ M12 LR6-WM
  • ตัวเชื่อมต่อ M12 แบบ 8 ขา
  • ติดตั้งโดยตรง (3 สกรู)
  • แรงดันไฟฟ้าที่กำหนด: 24V DC
  • สีตัวเครื่อง: สีขาวนวล

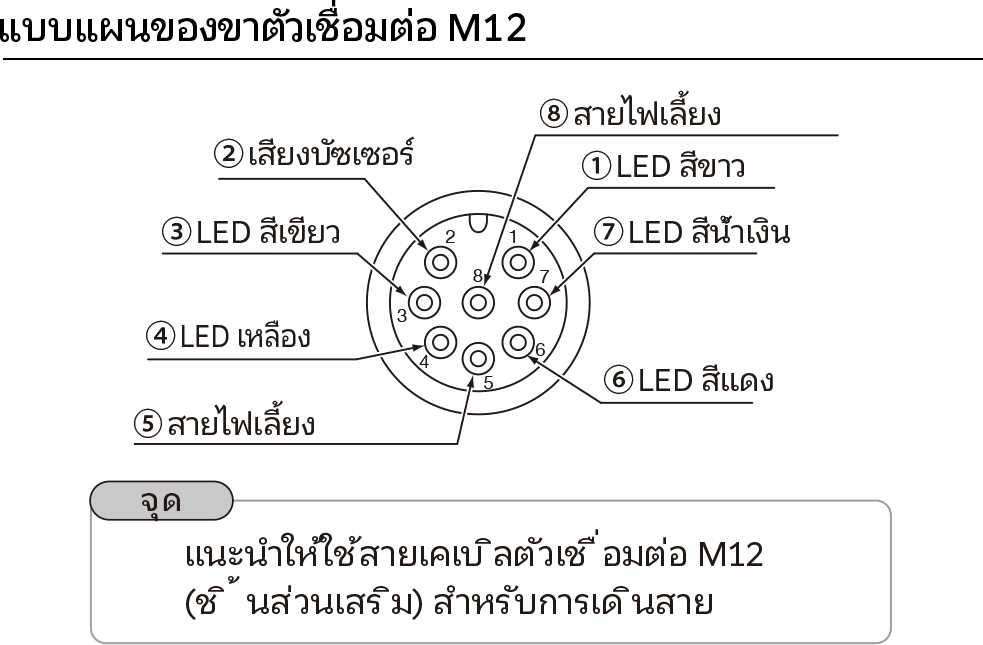

การเชื่อมต่อสายไฟ M12

ภาพ โครงร่างขาของตัวเชื่อมต่อ M12



ข้อกำหนด

ขนาด Φ60mm
แรงดันไฟฟ้าที่กำหนด 24V DC
สีตัวเครื่อง สีขาวนวล
มาตรฐานการปฏิบัติตาม ・CE
・UL Component Recognition (US)
・c-UL Component Recognition (Canada)
・RoHS
・FCC
・KC
ระดับการป้องกัน IP65(IEC 60529) / NEMA TYPE 4X,13

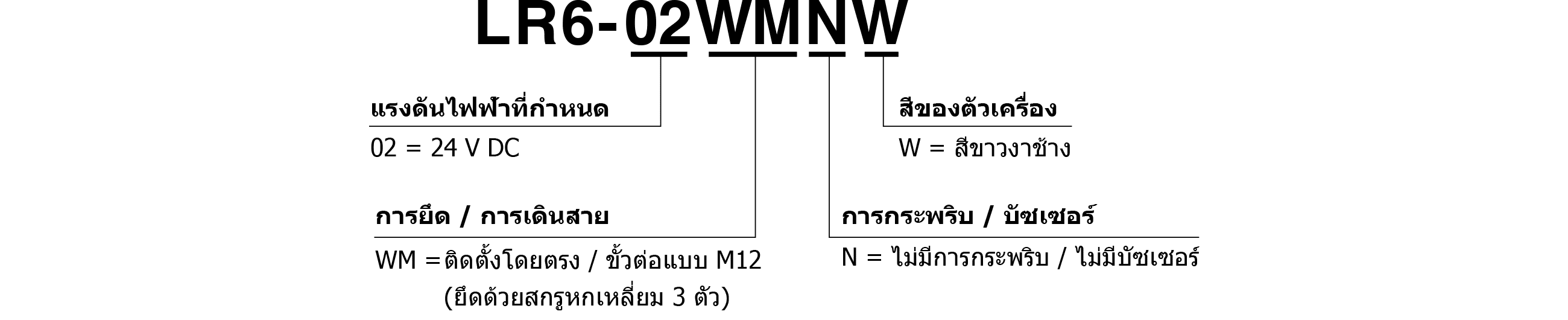

รหัสรุ่น

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

ข้อมูลจำเพาะของผลิตภัณฑ์
