ฐานติดตั้งเสา พร้อมขั้วต่อ สำหรับ LR5, LR7
LR5/LR7 เทอร์มิเนลที่ไม่มีสกรู

สำรวจฐานติดตั้งเสาเราสำหรับ LR5 & LR7 ซึ่งรองรับการใช้งาน Φ50mm & Φ70mm พร้อมเทอร์มินัลที่ไม่มีสกรูและถอดออกได้เพื่อการติดตั้งที่มีประสิทธิภาพ

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ50
  • Φ70
  • เปิดต่อเนื่อง
  • กระพริบ (แฟลช)
  • เตือน
  • 75dB
  • 80dB
  • 85dB
  • 90dB
  • ในร่ม
  • IP65
  • แดง
  • เหลืองอำพัน
  • เขียว
  • สีฟ้า
  • สีขาว
  • ฐานติดตั้งเสา พร้อมขั้วต่อ สำหรับ LR5, LR7 LR5/LR7 เทอร์มิเนลที่ไม่มีสกรู
  • เหมาะสำหรับธุรกิจที่ต้องการปรับแต่งเสาไฟสัญญาณสำหรับลูกค้าต่างๆ
  • มีรูเจาะในตัวเพื่อให้สามารถเปลี่ยนเสาไฟสัญญาณซีรีส์ LR5 หรือ LR7 จากการติดตั้งบนเสาเป็นการติดตั้งโดยตรงได้ง่าย
  • เทอร์มินัลที่ถอดออกได้โดยไม่ต้องใช้สกรูช่วยให้การ Verkabelung ง่ายขึ้น
  • แรงดันไฟฟ้าที่กำหนด: 24V DC
  • มีให้เลือกในตัวเลือกสี Off-white, Silver และ Black

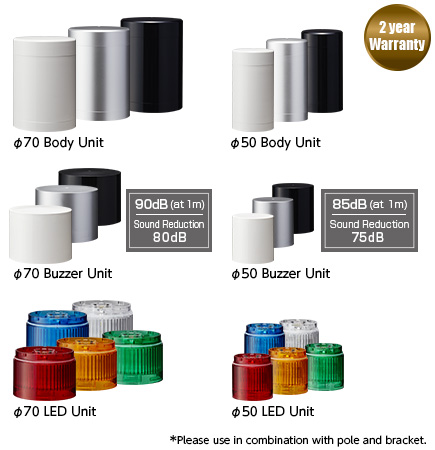

  • เฉพาะหน่วยฐานเท่านั้น หน่วย LED และโมดูลเสียงขายแยกต่างหาก

เทอร์มินัลที่ถอดออกได้ใหม่สำหรับ Verkabelung ที่ง่ายขึ้น

Screwless Terminal Terminal Block can be removed



ข้อกำหนด

อุณหภูมิการทำงาน -20℃ - +50℃
ช่วงความชื้นในการทำงาน 90% RH หรือไม่เกิน ไม่มีการควบแน่น
ช่วงอุณหภูมิในการจัดเก็บ -30℃ - +60℃
ช่วงความชื้นในการจัดเก็บ 90% RH หรือไม่เกิน ไม่มีการควบแน่น
ตำแหน่งการติดตั้ง ใช้งานในร่ม
ทิศทางการติดตั้ง ตำแหน่งตั้งตรง
ระดับการป้องกัน*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
เงื่อนไขสิ่งแวดล้อม ตำแหน่งตั้งตรง
ความต้านทานการฉนวน มากกว่า 1MΩ ที่ 500V DC ระหว่างสายไฟฟ้าและตัวเครื่อง
แรงดันที่ทนทาน 500V AC เป็นเวลา 1 นาที ระหว่างเทอร์มินัลและตัวเครื่องโดยไม่ทำลายการฉนวน (M2: 1500V AC เป็นเวลา 1 นาที)
อัตราการแฟลช 60 ±2 แฟลช / นาที
ระดับเสียง LR5โดยเฉลี่ย 85dB  LR7โดยเฉลี่ย 90dB
การลดเสียง*2 ประมาณ -10dB ลดลง
เงื่อนไขสิ่งแวดล้อม เสียงบuzzer No.4 (Sweep) จากทุกทิศทางที่ระยะ 1 เมตร
เสียงบuzzer 4 รูปแบบ*2
No.1 เสียงกระตุกเร็ว
No.2 เสียงต่อเนื่อง
No.3 เสียงกระตุก Hi-low
No.4 เสียง Sweep
เอาต์พุตทรานซิสเตอร์ NPN / PNP
มาตรฐานการรับรอง ●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS Directive (EN IEC 63000)
●EMC Directive (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)*3

*1: LJ Type คือ IP54
*2: ขึ้นอยู่กับการตั้งค่าของ DIP Switch
*3: ยกเว้น KT, โมเดลประกอบ WT และ M2 LJ type



ข้อกำหนดหน่วย LED

สีของแสง แดง เหลือง เขียว น้ำเงิน ขาว
การใช้กระแสไฟ / การใช้พลังงาน โดยเฉลี่ย 0.04A/1W
สูงสุด 0.045A/1.3W



ข้อกำหนดหน่วยบuzzer

การใช้กระแสไฟ / การใช้พลังงาน โดยเฉลี่ย 0.04A/1W
สูงสุด 0.3A/1.3W

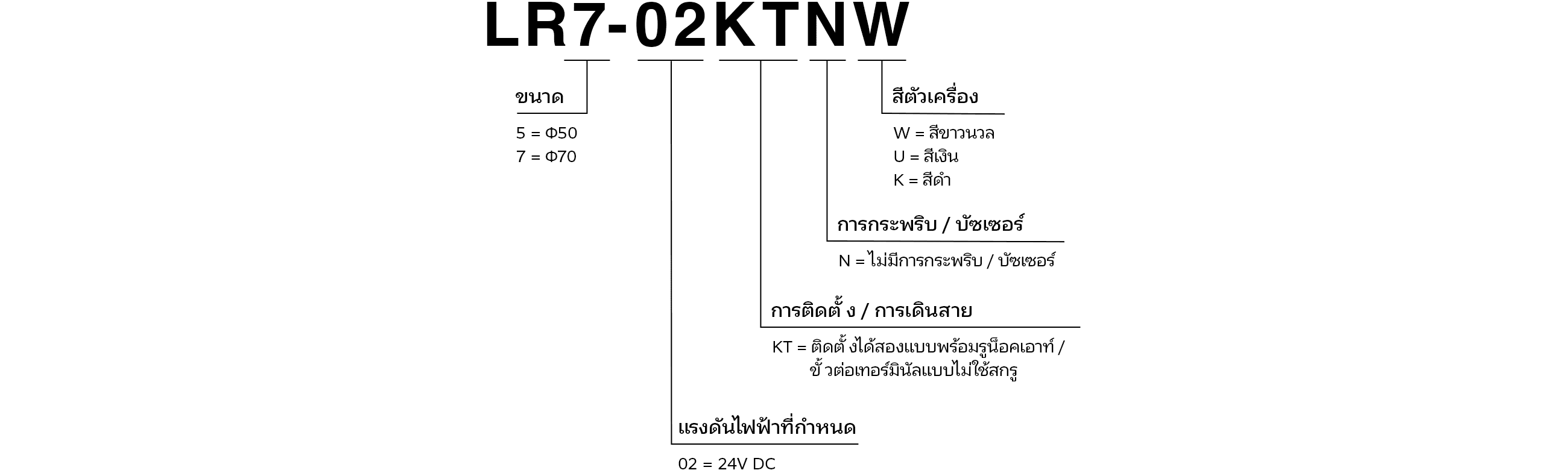

รหัสรุ่น
