ไฟสัญญาณทาวเวอร์ LED Φ70mm
LR7 ซีรีส์

ค้นพบไฟสัญญาณ LED ซีรีส์ LR7 Φ70mm ที่มีไฟ LED ที่สว่างมากเป็นพิเศษ, การออกแบบแบบโมดูลาร์ และตัวเลือกที่หลากหลายเพื่อตอบสนองการใช้งานที่ต้องการมากที่สุด

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ70
  • เปิดต่อเนื่อง
  • กระพริบ (แฟลช)
  • เตือน
  • 90dB
  • ในร่ม
  • IP65
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สีขาว
  • ไฟสัญญาณทาวเวอร์ LED Φ70mm LR7 ซีรีส์
  • ออกแบบใหม่ของเลนส์และปรับปรุงการก่อสร้างโมดูลให้แสงสว่างมากขึ้นและมองเห็นได้จากระยะไกล
  • โมดูลเสียงที่ออกแบบใหม่และปิดมิดชิด ป้องกันน้ำและฝุ่นได้ดีในขณะที่ให้เสียงดังรอบทิศทาง (LR5 12V DC: 80dB LR4 & LR5: 85dB, LR6: 88dB, LR7: 90dB ที่ 1m)

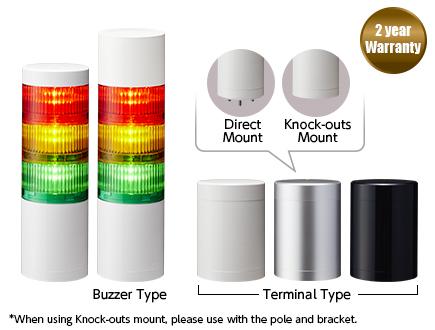

  • การออกแบบโมดูลาร์ “บิดและล็อค” ง่ายต่อการปรับแต่งและกำหนดค่าในสถานที่สำหรับหน่วย LED และโมดูลเสียง
  • รูปร่างที่เพรียวและการก่อสร้างที่ทนทานสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง มีการป้องกันระดับ IP65
  • แรงดันไฟฟ้าที่กำหนด: 24V DC
  • สีตัวเครื่องมาตรฐาน: ขาวนวล มีสีเงินและดำเป็นชิ้นส่วนเท่านั้น

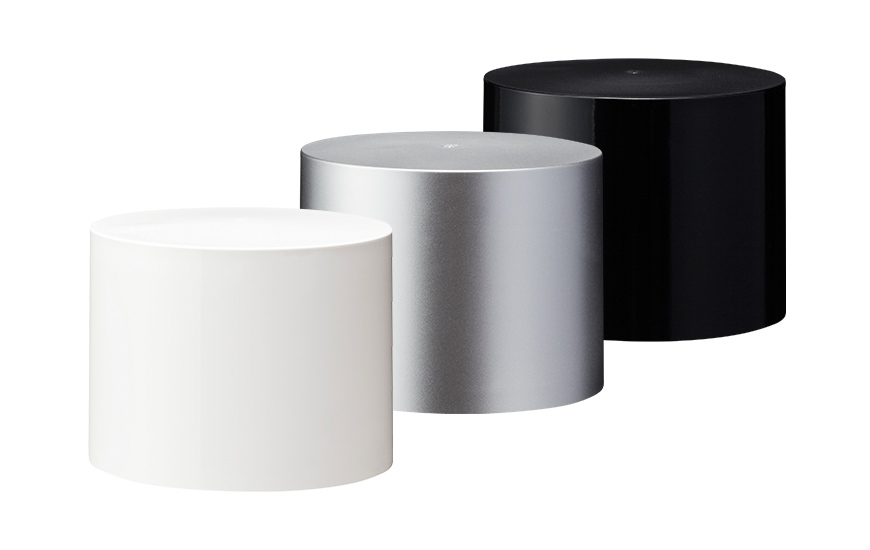

  • หน่วยตัวเครื่องพร้อมบล็อกขั้วมีเป็นชิ้นส่วนในสีขาวนวล สีเงิน หรือสีดำ (LR7-WT & LR7-KT)
  • ตัวเลือกการติดตั้งสี่แบบ: ตรง เสาพร้อมขายึดรูปตัว L เสาพร้อมขายึดวงกลม และเสาพร้อมขายึดพับได้ (สีขาวนวลเท่านั้น)



สเปค

อุณหภูมิแวดล้อมการใช้งาน -20℃ ~ +50℃
ความชื้นแวดล้อมการใช้งาน น้อยกว่า 90% (ไม่มีการควบแน่น)
ช่วงอุณหภูมิการเก็บรักษา -30℃ ~ +60℃
ช่วงความชื้นการเก็บรักษา น้อยกว่า 90% (ไม่มีการควบแน่น)
ตำแหน่งการติดตั้ง ในร่มเท่านั้น
ทิศทางการติดตั้ง ตั้งตรง
ระดับการป้องกัน*1 IP65(IEC 60529) / NEMA TYPE 4X, 13
สภาพแวดล้อม ตำแหน่งตั้งตรง
ความต้านทานฉนวน มากกว่า 1MΩ ที่ 500V DC ระหว่างส่วนที่มีไฟฟ้ากับส่วนโลหะที่ไม่มีกระแสไฟฟ้า
แรงดันทนไฟ 500V AC ใช้เวลา 1 นาที ระหว่างส่วนที่มีไฟฟ้ากับส่วนโลหะที่ไม่มีกระแสไฟฟ้าโดยไม่แตกฉนวน
อัตราการกระพริบ 60±2 ครั้งต่อนาที
ระดับความดังของเสียง LR7: ประมาณ 90dB
การลดเสียง*2 ประมาณ -10dB
สภาพแวดล้อม เสียงบัซเซอร์ No.4 (Sweep) วัดจากเส้นรอบวงทั้งหมดของหน่วยบัซเซอร์ที่ 1m
เสียงบัซเซอร์ 4 รูปแบบ*2
No.1: บี๊บเร็ว / 3378㎐
No.2: เสียงบี๊บต่อเนื่อง / 3378㎐
No.3: Hi-Lo เร็ว / 2016㎐ & 3012㎐
No.4: เสียงสวืบ / 1000Hz - 4032Hz
เอาท์พุตทรานซิสเตอร์ NPN / PNP
มาตรฐานความสอดคล้อง
  • UL 508, CSA-C22.2 No.14
  • FCC Part 15 Subpart B Class A
  • RoHS Directive (EN IEC 63000)
  • EMC Directive (EN 61000-6-4, EN 61000-6-2)
  • KC (KN 61000-6-4, KN 61000-6-2)*3

*1 ประเภท LJ เป็น IP54
*2 ขึ้นอยู่กับการตั้งค่า DIP Switch
*3 ยกเว้น KT, รุ่นประกอบ WT

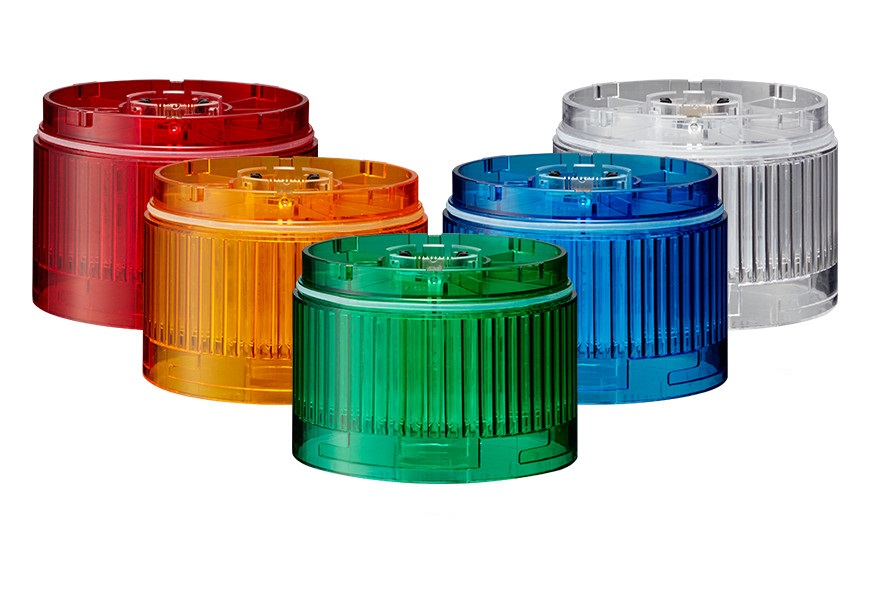

สเปคหน่วย LED

สี แดง เหลือง เขียว น้ำเงิน ขาว
กระแสสายสัญญาณ (ต่อหน่วย) / การใช้พลังงานที่กำหนด (ต่อหน่วย) ทั่วไป 40mA / 1W
สูงสุด 45mA / 1.3W



สเปคหน่วยบัซเซอร์

กระแสสายสัญญาณ (หน่วยบัซเซอร์) / การใช้พลังงานที่กำหนด (หน่วยบัซเซอร์) ทั่วไป 40mA / 1W
สูงสุด 250mA / 1.3W



เนื้อหาพิเศษ

วิวัฒนาการถัดไปของสัญญาณทาวเวอร์
ซีรีส์ LR

วิวัฒนาการถัดไปของสัญญาณทาวเวอร์
ซีรีส์ LR

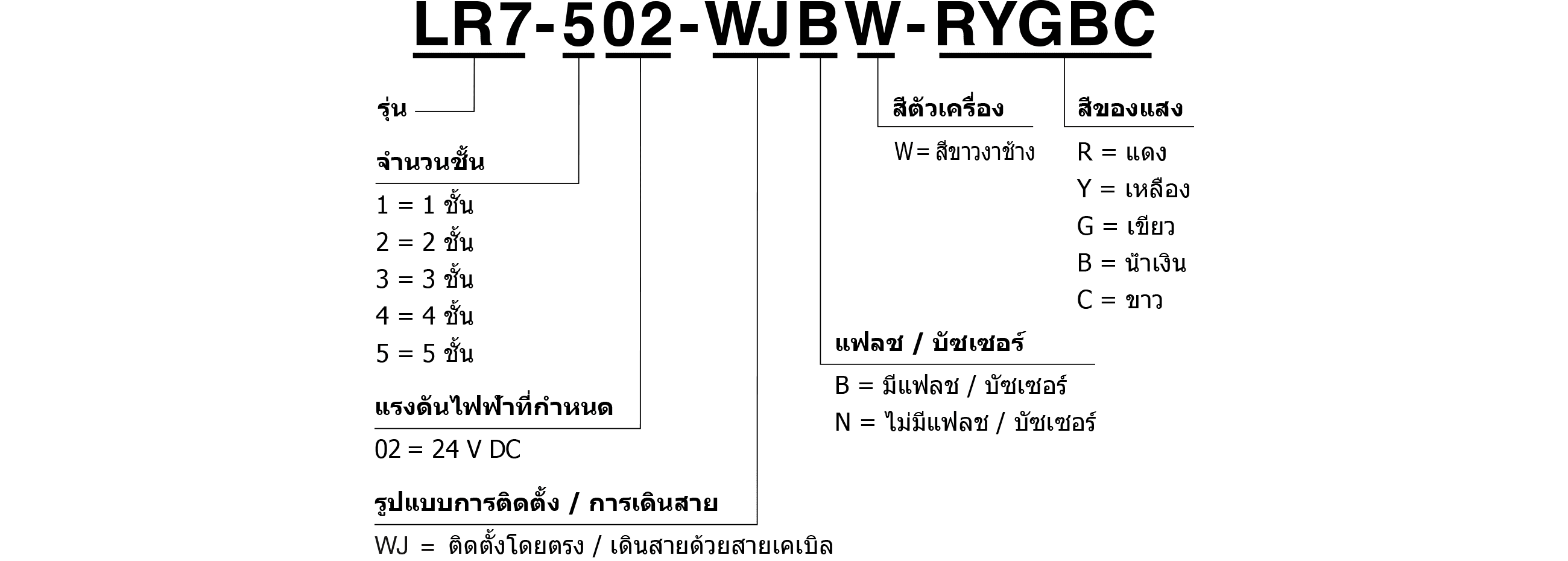

รหัสรุ่น

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

อื่นๆ

LR7  

LR7  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

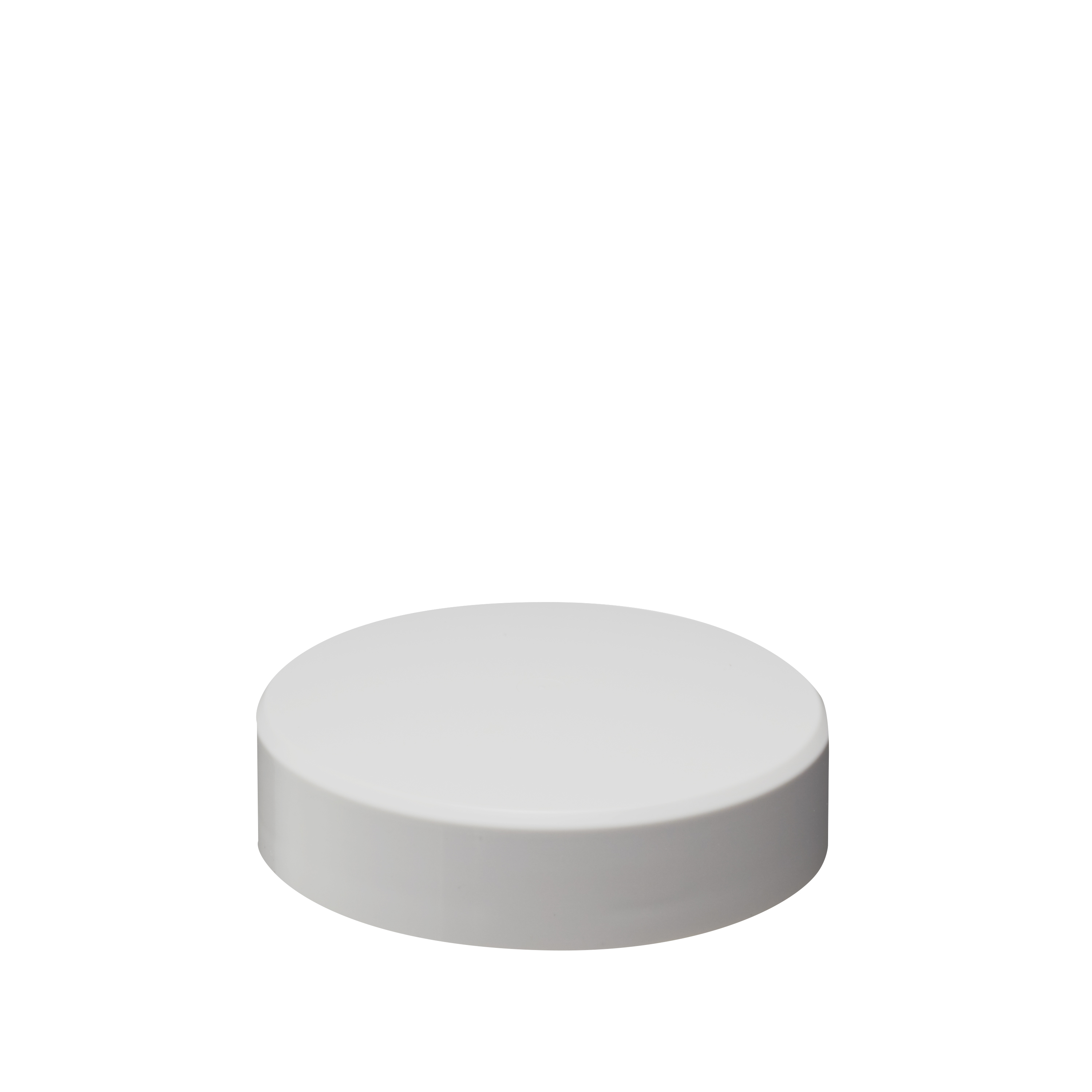

Headcover: LR7
B32310073-7F1 1

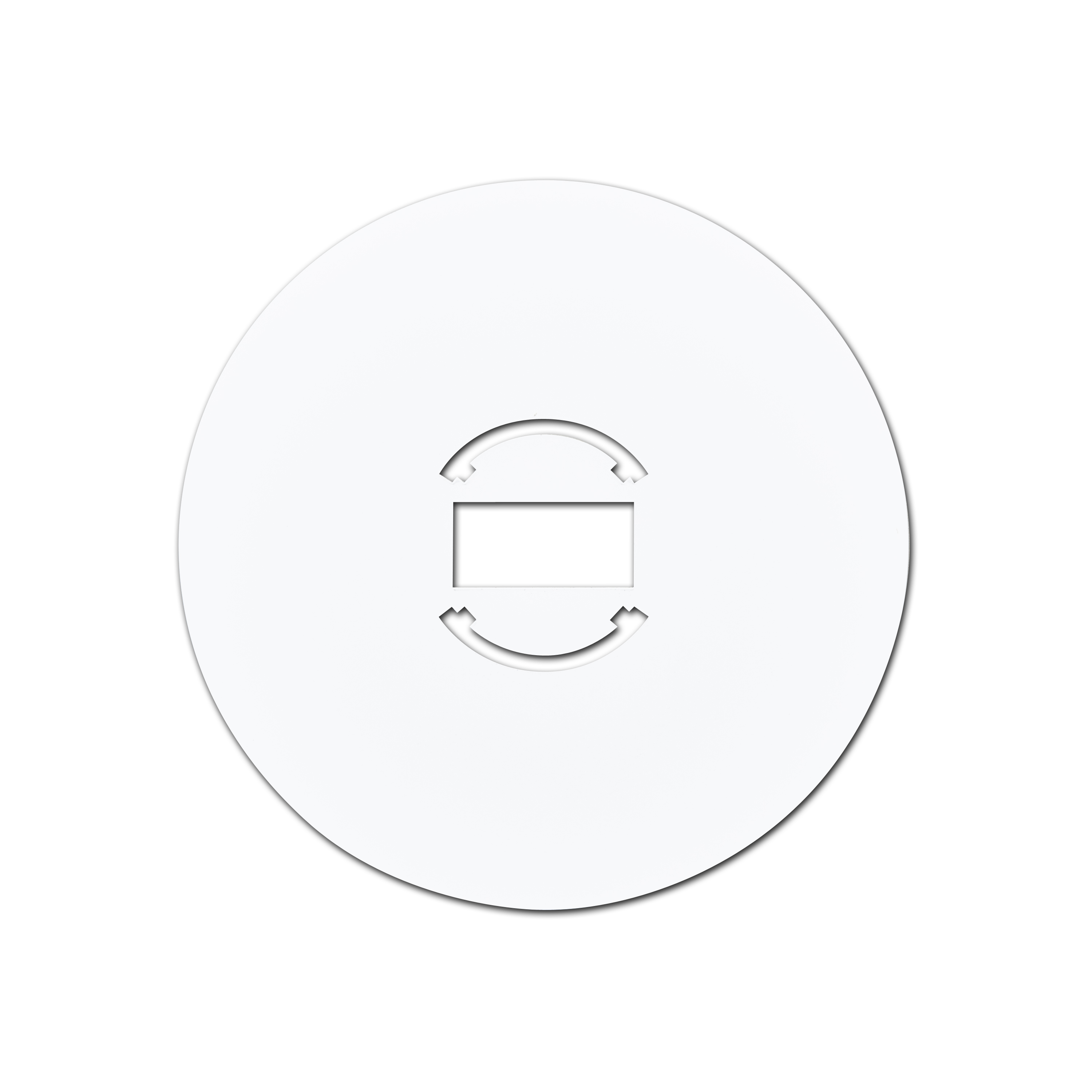

Filter Sheet: LR7 (5 pieces)
B25310067-7F1 1-5: Depends on the number of tiers.

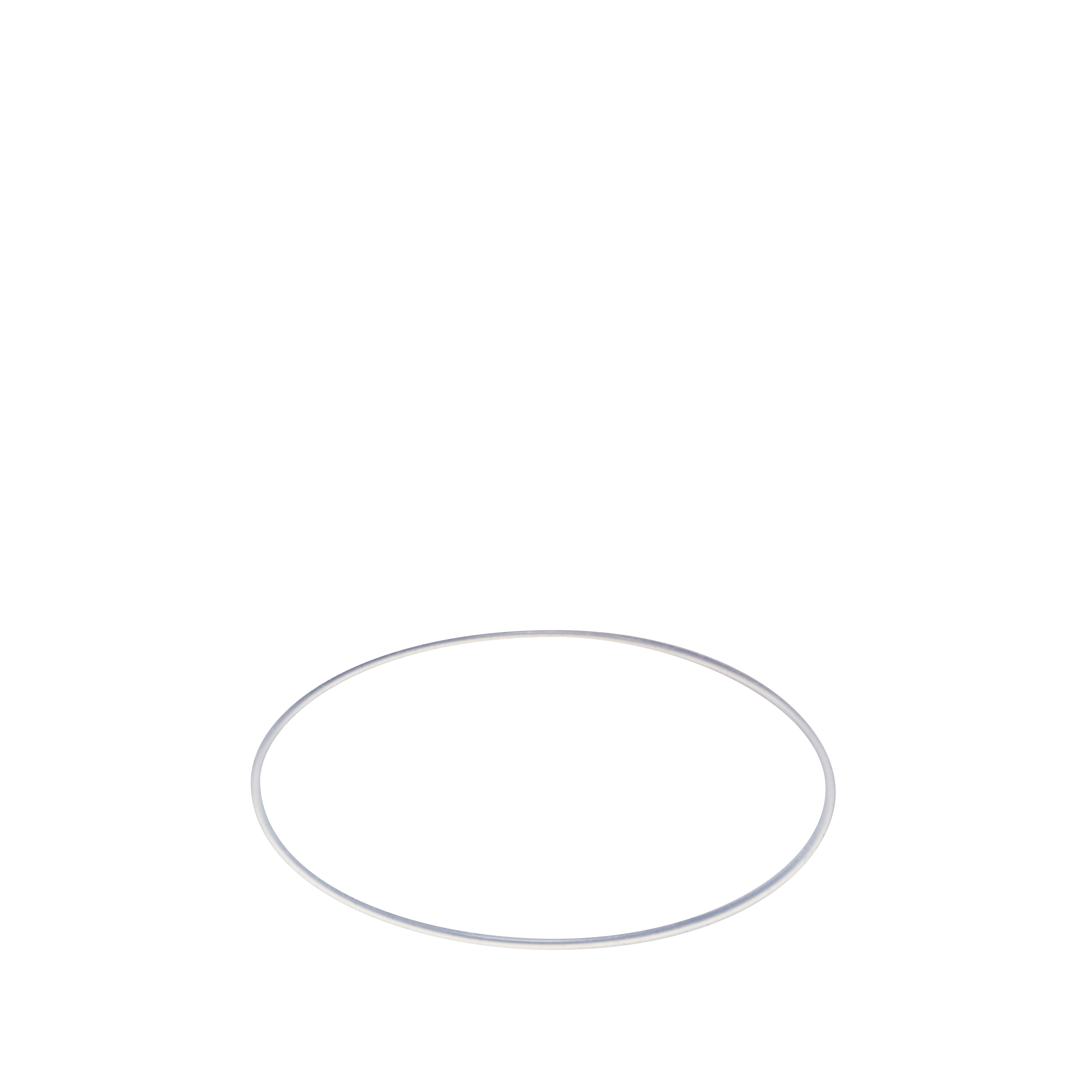

O-ring: LR7 (5 pieces)
B25110068-F1 2-7: Depends on the number of tiers.
LR7 Pole Bracket
B22210178-7F1 1
Waterproof Ring
B25110047-F1 LJ type ： 1　　　PJ/QJ type ： 2

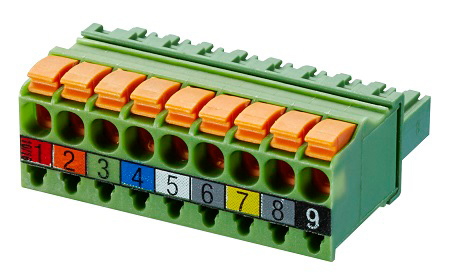

Terminal Block Connector
Z69544511-F1 1

LR-02WTNW
Hexagonal Nut: M22
S33533110-222F1 2
Flat washer: M22
S33642010-222F1 2
