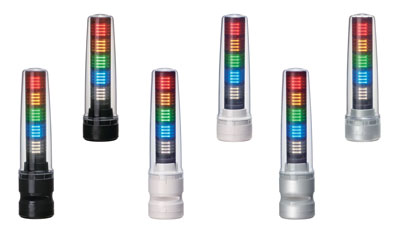

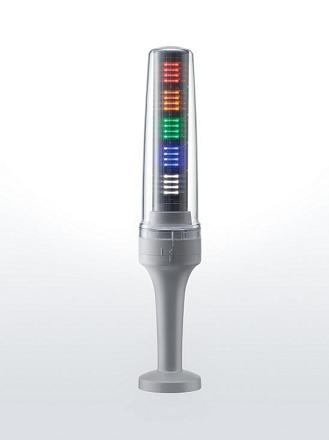

Φ70mm ไฟสัญญาณ LED
LS7

ออกแบบสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงหรือควบคุมความสะอาด โคมไฟสัญญาณ LS7 ขนาด Φ70 มม. มาพร้อมตัวเครื่องเรียบลื่น มาตรฐาน IP65 แสดงสัญญาณชัดเจน และติดตั้งง่ายด้วยขั้วต่อ M12

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ70
  • เปิดต่อเนื่อง
  • กระพริบ
  • เตือน
  • 82dB หรือมากกว่า
  • 85dB หรือมากกว่า
  • ในร่ม
  • IP65
  • IP54
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สีขาว
  • Φ70mm ไฟสัญญาณ LED LS7
  • ตัวเครื่องเรียบ ไม่มีโลหะ สำหรับประสิทธิภาพการไหลของน้ำและฝุ่นที่ดี
  • สัญญาณแสงที่มีประสิทธิภาพสูงและชัดเจน
  • ฝาครอบเลนส์ทำจากโพลีคาร์บอเนตที่ทนต่อการกระแทก
  • เสียงเตือนออกแบบมาเพื่อให้ได้ยินเหนือเสียงเครื่องจักร
  • ตัวเชื่อมต่อ M12 สำหรับการติดตั้งที่รวดเร็วและง่ายดาย

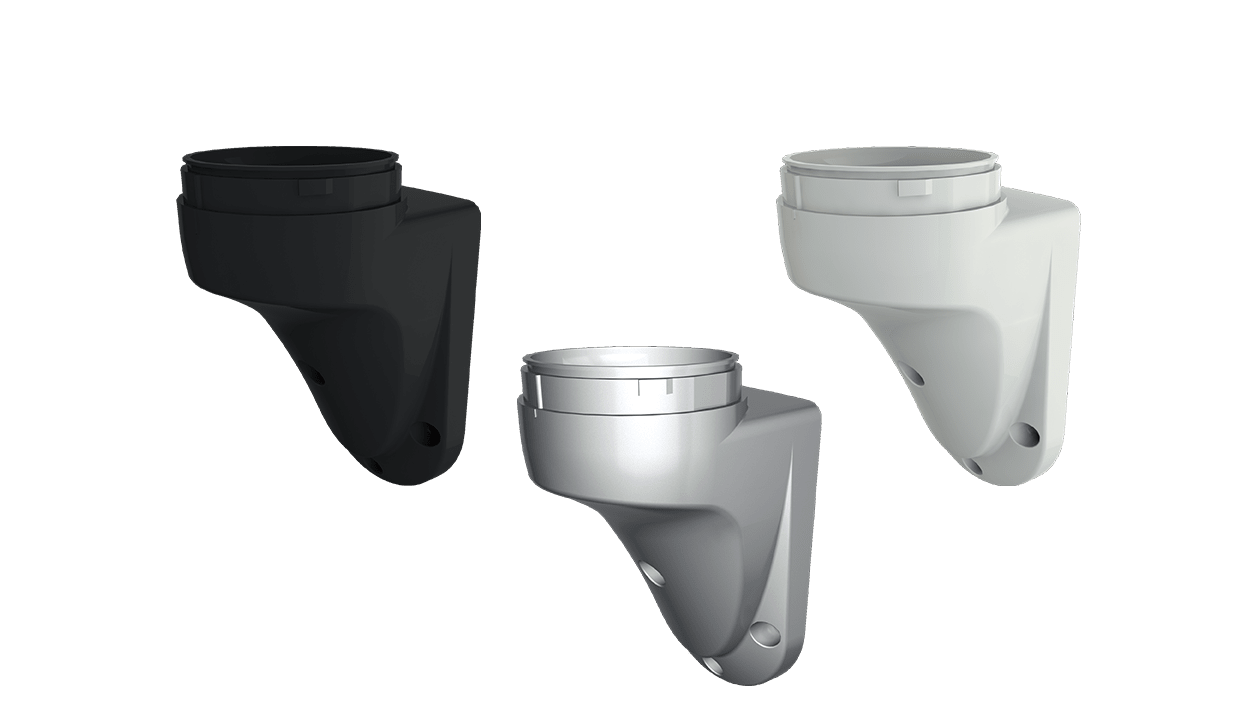

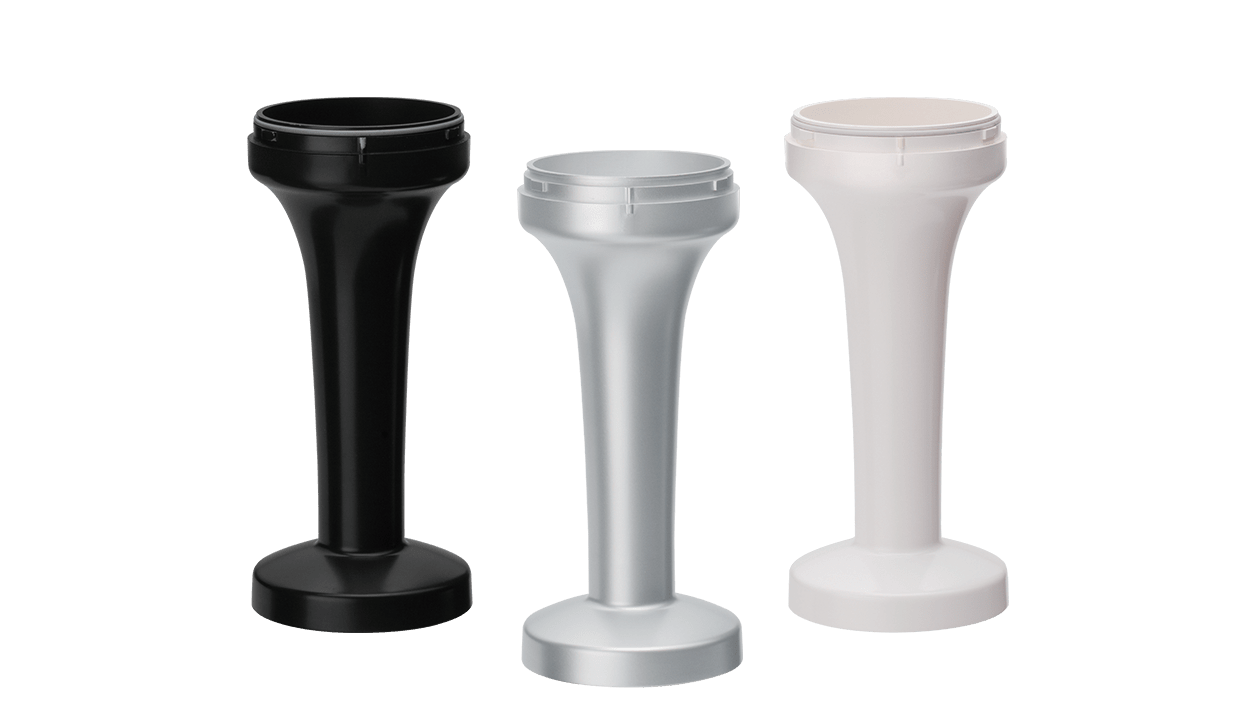

  • ขาจับมีให้เลือกทั้งหมดในพลาสติก ABS



สเปค

ขนาด Φ70mm
แรงดันไฟฟ้าที่กำหนด 24V DC
สีตัวเครื่อง ขาวออกเทา
เทาเข้มออกดำ
เงิน
ตำแหน่งการติดตั้ง ใช้งานในร่ม
ทิศทางการติดตั้ง ตำแหน่งตั้งตรง
จำนวนชั้น 3 หรือ 5 ส่วนสี LED
สีโมดูล แดง
เหลือง
เขียว
น้ำเงิน
ขาว
สไตล์เสียง ประเภทสายไฟ
- บัซเซอร์ 1 : ประมาณ 82dB
- บัซเซอร์ 2 : ประมาณ 85dB

ประเภทตัวเชื่อมต่อ M12
ประมาณ 82dB
มาตรฐานความสอดคล้อง CE (24V เท่านั้น)
UL Component Recognition (US)
c-UL Component Recognition (แคนาดา)
RoHS
ระดับการป้องกัน IP65 (ประเภทแสงสว่าง)
IP54 (ประเภทบัซเซอร์)



วิดีโอ

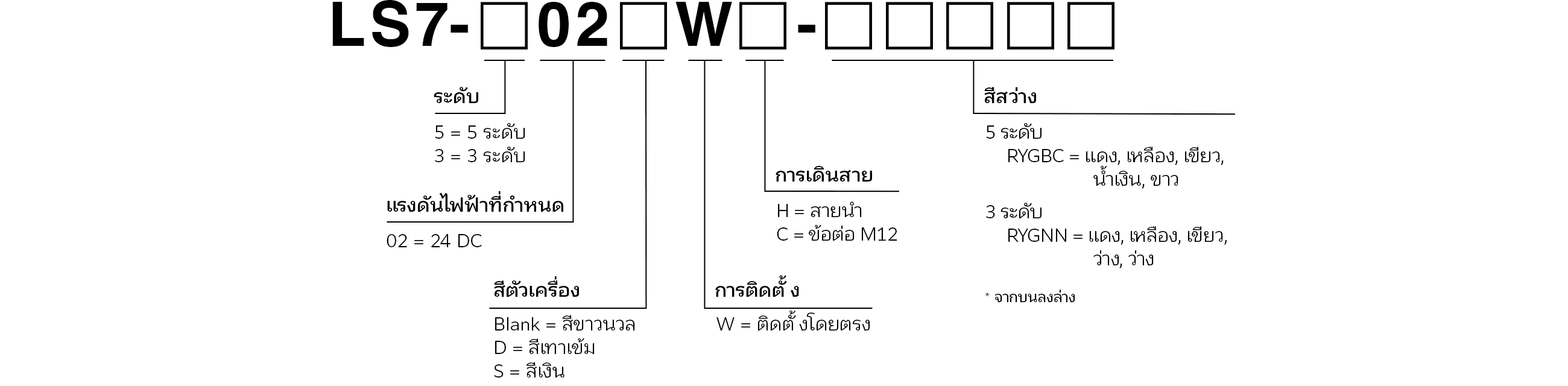

รหัสรุ่น (Model Code)

รหัสรุ่น (Model Code)

รายการสินค้า (Product List)

หมายเลขรุ่น จำนวนชั้น แรงดันไฟฟ้าที่กำหนด สีตัวเครื่อง ฟังก์ชัน บัซเซอร์ วิธีการเดินสายไฟ สีของแสง
LS7-302SFBWH-RYGNN 3 24 โวลต์ DC สีเงิน ติดค้างและกระพริบ ✔︎ สายไฟ แดง, เหลือง, เขียว
LS7-302BWC-RYGNN 3 24 โวลต์ DC สีขาวนวล ติดค้าง ✔︎ หัวต่อ M12 แดง, เหลือง, เขียว
LS7-302DBWC-RYGNN 3 24 โวลต์ DC สีเทาเข้มด้าน ติดค้าง ✔︎ หัวต่อ M12 แดง, เหลือง, เขียว
LS7-302DFBWH-RYGNN 3 24 โวลต์ DC สีเทาเข้มด้าน ติดค้างและกระพริบ ✔︎ สายไฟ แดง, เหลือง, เขียว
LS7-302DWC-RYGNN 3 24 โวลต์ DC สีเทาเข้มด้าน ติดค้าง - หัวต่อ M12 แดง, เหลือง, เขียว
LS7-302DWH-RYGNN 3 24 โวลต์ DC สีเทาเข้มด้าน ติดค้าง - สายไฟ แดง, เหลือง, เขียว
LS7-302FBWH-RYGNN 3 24 โวลต์ DC สีขาวนวล ติดค้างและกระพริบ ✔︎ สายไฟ แดง, เหลือง, เขียว
LS7-302SBWC-RYGNN 3 24 โวลต์ DC สีเงิน ติดค้าง ✔︎ หัวต่อ M12 แดง, เหลือง, เขียว
LS7-302SWC-RYGNN 3 24 โวลต์ DC สีเงิน ติดค้าง - หัวต่อ M12 แดง, เหลือง, เขียว
LS7-302SWH-RYGNN 3 24 โวลต์ DC สีเงิน ติดค้าง - สายไฟ แดง, เหลือง, เขียว
LS7-302WC-RYGNN 3 24 โวลต์ DC สีขาวนวล ติดค้าง - หัวต่อ M12 แดง, เหลือง, เขียว
LS7-302WH-RYGNN 3 24 โวลต์ DC สีขาวนวล ติดค้าง - สายไฟ แดง, เหลือง, เขียว
LS7-502BWC-RYGBC 5 24 โวลต์ DC สีขาวนวล ติดค้าง ✔︎ หัวต่อ M12 แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502DBWC-RYGBC 5 24 โวลต์ DC สีเทาเข้มด้าน ติดค้าง ✔︎ หัวต่อ M12 แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502DFBWH-RYGBC 5 24 โวลต์ DC สีเทาเข้มด้าน ติดค้างและกระพริบ ✔︎ สายไฟ แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502DWC-RYGBC 5 24 โวลต์ DC สีเทาเข้มด้าน ติดค้าง - หัวต่อ M12 แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502DWH-RYGBC 5 24 โวลต์ DC สีเทาเข้มด้าน ติดค้าง - สายไฟ แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502FBWH-RYGBC 5 24 โวลต์ DC สีขาวนวล ติดค้างและกระพริบ ✔︎ สายไฟ แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502SBWC-RYGBC 5 24 โวลต์ DC สีเงิน ติดค้าง ✔︎ หัวต่อ M12 แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502SFBWH-RYGBC 5 24 โวลต์ DC สีเงิน ติดค้างและกระพริบ ✔︎ สายไฟ แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502SWC-RYGBC 5 24 โวลต์ DC สีเงิน ติดค้าง - หัวต่อ M12 แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502SWH-RYGBC 5 24 โวลต์ DC สีเงิน ติดค้าง - สายไฟ แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502WC-RYGBC 5 24 โวลต์ DC สีขาวนวล ติดค้าง - หัวต่อ M12 แดง, เหลือง, เขียว, น้ำเงิน, ขาว
LS7-502WH-RYGBC 5 24 โวลต์ DC สีขาวนวล ติดค้าง - สายไฟ แดง, เหลือง, เขียว, น้ำเงิน, ขาว

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

LS7  

LS7  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

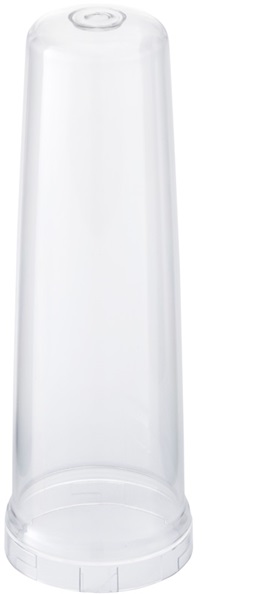

Outer Cover
B45110011-F1 1

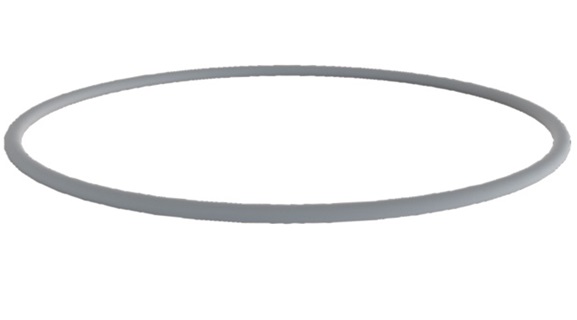

O-ring A
Z35721038-056F1 1
O-ring B
Z35721039-F1 1
Mounting Cover
B81910001-F1 1
