IO-Link Signal Tower
LB6-IL

Programmable Multi-color LED IO-Link Signal Tower

  • IO-Link
  • Φ60
  • เปิดต่อเนื่อง
  • กระพริบ
  • กระพริบ (แฟลช)
  • เตือน
  • 88dB
  • ในร่ม
  • IP65
  • เสาสัญญาณเตือน
  • หลายสี(21สี)

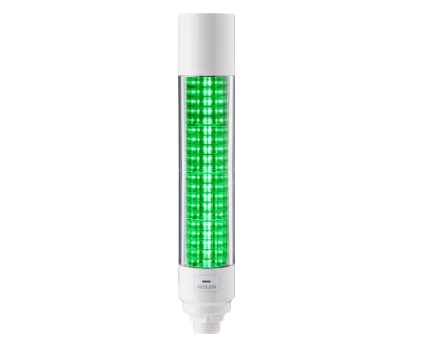

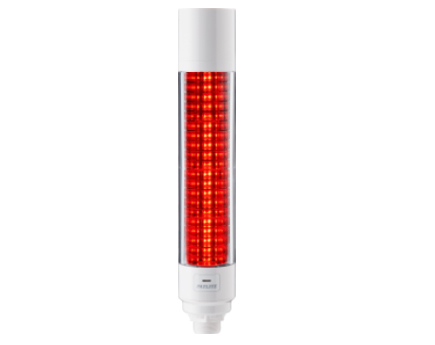

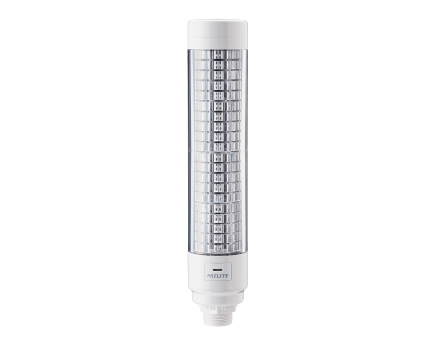

  • IO-Link Signal Tower LB6-IL
  • IO-Link Signal Tower LB6-IL
  • IO-Link Signal Tower LB6-IL
  • IO-Link Signal Tower LB6-IL

3 โหมดการทางานรองรับการใช้งานต่างๆ

โหมดปกติ

การแสดงผลสถานะอุปกรณ์ได้อย่างชัดเจน

แบ่งรูปแบบแสงโดยสามารถเปิดได้ตามระดับ 1 ถึง 5 ระดับ
และมีตั้งค่าสีและรูปแบบการกระพริบของแต่ละระดับได้อย่างอิสระ

■ ตัวบ่งชี้ที่หลากหลายตามระดับ

โหมดเครื่องวัดระดับ

การแสดงข้อมูลระดับถัง
และอุณหภูมิ

สามารถเปิดใช้งานรูปแบบแสงตามระดับถัง
ได้ง่ายด้วยตนเอง
แสดงเวลาการเติมวัสดุและการเปลี่ยนแปลงสถานะเครื่องได้อย่างง่ายดาย

โหมดแอนิเมชัน

การแสดงผลเวลา Takt Time
ของกระบวนการผลิต

แสดงผลเวลาที่ผ่านไปโดย
การเปลี่ยนสีที่ตั้งไว้ตามลาดับ
จากล่างขึ้นไปหรือจากบนลงล่าง

การเชื่อมต่อที่ง่ายช่วยลดชั่วโมงการทางานได้อย่าง

ทำการต่อสาย LB6 ได้อย่างง่ายด้วยสาย IO-Link เพียงสายเดียว
โดยไม่ต้องใช้เครื่องมือ LB6 จะกลับค่าเริ่มต้นจากโรงงานโดยอัตโนมัติ
เมื่อมีการเชื่อมต่อสายสำรอง


สามารถใช้งานได้ง่ายด้วยเครื่องมือตั้งค่าที่เป็น
เอกลักษณ์และง่ายต่อการติดตั้ง ※ยื่นขอสิทธิบัตร

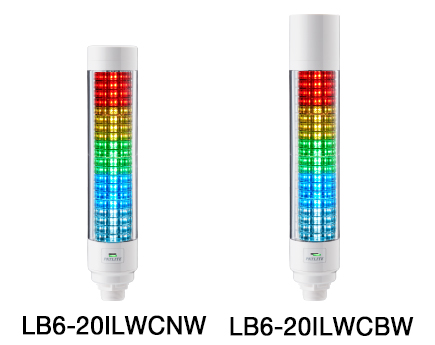

Model Code



รุ่น มีบัสเซอร์หรือไม่
LB6-20ILWCBW มีบัสเซอร์
LB6-20ILWCNW ไม่มีบัสเซอร์
รุ่น มีบัสเซอร์หรือไม่
LB6-20ILWCBW มีบัสเซอร์
LB6-20ILWCNW ไม่มีบัสเซอร์

Lighting pattern



 Simple Mode            Level Mode           Animation Mode

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

LB6-IL  

LB6-IL  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

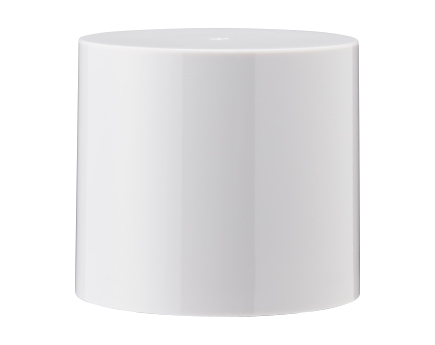

																Headcover
B32310072-7F1 1

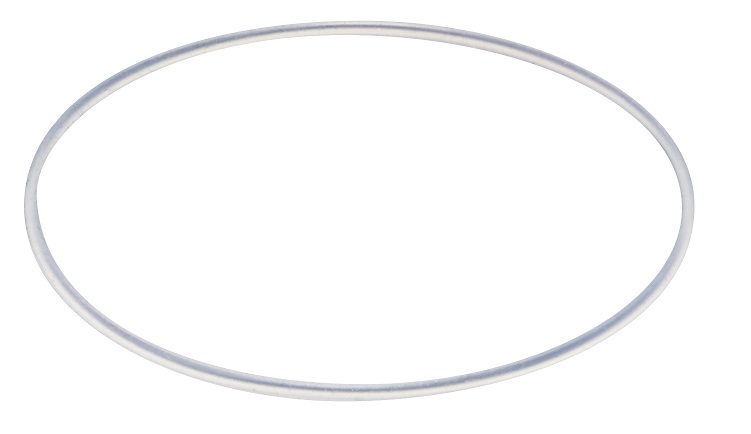

																O-ring: (5 pieces)
B25110067-F1 2

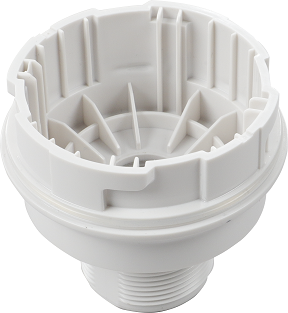

																NPT Pole Bracket
B22202089-7F1 1

Kit includes O-ring, Waterproof sheet and M30 Nut
