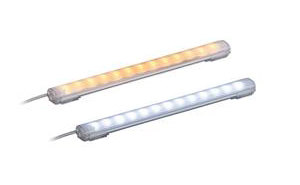

โคมไฟทำงาน LED สำหรับเครื่องจักร
CLA-A
โคมไฟทำงาน LED ที่ผ่านมาตรฐานการป้องกันระดับ IP69K ทนต่อการล้างทำความสะอาดด้วยน้ำร้อนแรงดันสูง เหมาะสำหรับอุตสาหกรรมแปรรูปอาหาร ยา และเครื่องดื่ม ตัวโคมทำจากโพลีคาร์บอเนตที่ทนแรงกระแทกได้ดี ระบายความร้อนได้ต่ำกว่า 40°C รองรับอุณหภูมิ -40°C ถึง +60°C ใช้งานได้ในห้องแช่แข็งหรือสภาพแวดล้อมที่อุณหภูมิต่ำ ติดตั้งได้หลายรูปแบบทั้งแม่เหล็กและขายึด มาพร้อมตัวเลือกความยาว 5 ขนาด และแสงสีขาวหรือเหลือง ได้รับมาตรฐาน CE และสอดคล้องตามข้อกำหนด RoHS ของยุโรป
- อินพุตแรงดันไฟฟ้า
- 100/200/300/600/900
- เปิดต่อเนื่อง
- ไฟ LED
- ในร่ม
- IP66
- IP67
- IP69K
- สีขาวโทนฟ้า
- เหลืองอำพัน
**คุณลักษณะผลิตภัณฑ์**
คุณลักษณะของผลิตภัณฑ์
แถบไฟ LED รุ่น CLA ให้แสงสว่างที่สม่ำเสมอและสว่างสูง ภายในโครงสร้างระดับ IP69K ที่ออกแบบมาสำหรับการใช้งานในพื้นที่ล้างทำความสะอาดที่มีอุณหภูมิสูง เช่น อุตสาหกรรมอาหารและยา รวมถึงการให้แสงสว่างภายในตู้ควบคุมหรือพื้นที่ทำงาน
มีตัวเลือกการติดตั้ง 4 แบบ และมีความยาวให้เลือก 6 ขนาดตั้งแต่ 100 มม. ถึง 1200 มม. จึงเหมาะอย่างยิ่งสำหรับการทดแทนหลอดฟลูออเรสเซนต์
วิดีโอโฆษณา
ข้อมูลจำเพาะ
ขนาด | ไม่รวมขา ・124 มม. x 30 มม. x 19.5 มม. ・224 มม. x 30 มม. x 19.5 มม. ・324 มม. x 30 มม. x 19.5 มม. ・624 มม. x 30 มม. x 19.5 มม. ・924 มม. x 30 มม. x 19.5 มม. ・1224 มม. x 30 มม. x 19.5 มม. |
---|---|
แรงดันไฟฟ้าที่กำหนด | 24V DC (กระแสตรง) |
โหมดการทำงาน | สว่างคงที่เท่านั้น |
การติดตั้ง | ・ขายึดแบบขันสกรู (ติดตั้งแบบสแนปอิน) ・ขายึดแบบแม่เหล็ก (ติดตั้งแบบสแนปอิน) ・ขายึดด้านข้าง ・ติดตั้งภายในอาคารได้ทุกทิศทาง |
วัสดุตัวโคม | ・พลาสติกโพลีคาร์บอเนต ・เดินสายล่วงหน้าและประกอบสำเร็จรูป |
สีของตัวโคม | กึ่งโปร่งแสง สีขาว |
แหล่งกำเนิดแสง | ・ชิป LED ความเข้มสูง (แสงสีขาวกลางวัน) ・ชิป LED ความเข้มสูง (สีเหลือง สำหรับรุ่นขนาด 324 มม. เท่านั้น) ・อายุการใช้งานเฉลี่ย (จนความสว่างลดลงเหลือ 70%) : 40,000 ชั่วโมง |
วัสดุเลนส์ | เรซินโพลีคาร์บอเนตกึ่งโปร่งแสง สีขาว |
มาตรฐานที่รองรับ | ・CE ・UL ・RoHS |
ระดับการป้องกัน | ・IP66 ・IP67 ・IP69K |

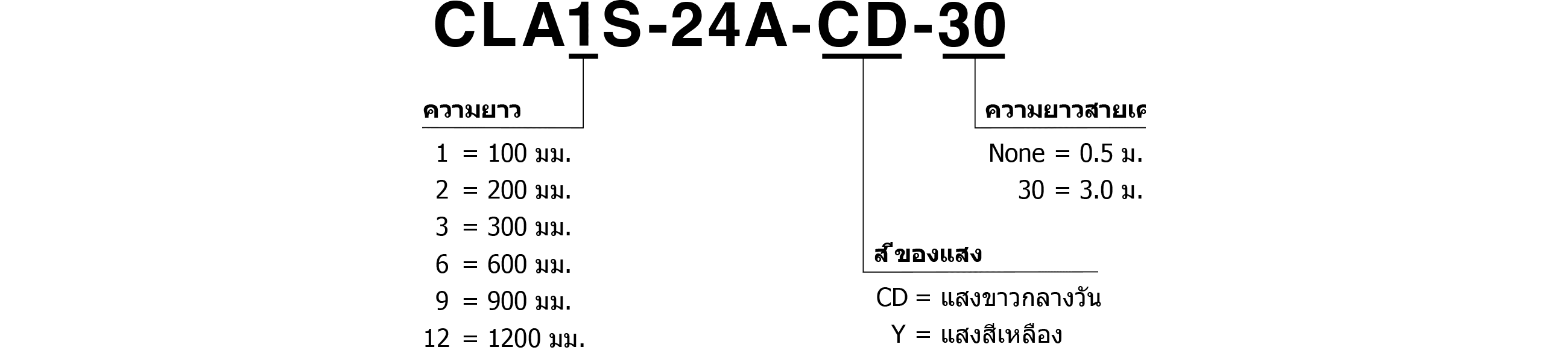

การกำหนดค่าหมายเลขรุ่น
รหัสรุ่น

รายการผลิตภัณฑ์
รหัสรุ่น | ความยาวพื้นที่ส่องสว่าง | สีของแสง | แรงดันไฟฟ้าที่กำหนด | ความยาวสายเคเบิล |
---|---|---|---|---|
CLA1S-24A-CD(-30) | 100 มม. | แสงขาวกลางวัน | 24V DC (กระแสตรง) | 0.5 ม. / 3.0 ม. |
CLA2S-24A-CD(-30) | 200 มม. | แสงขาวกลางวัน | 24V DC (กระแสตรง) | 0.5 ม. / 3.0 ม. |
CLA3S-24A-CD(-30) | 300 มม. | แสงขาวกลางวัน | 24V DC (กระแสตรง) | 0.5 ม. / 3.0 ม. |
CLA3S-24A-Y | 300 มม. | แสงสีเหลือง | 24V DC (กระแสตรง) | 0.5 ม. |
CLA6S-24A-CD(-30) | 600 มม. | แสงขาวกลางวัน | 24V DC (กระแสตรง) | 0.5 ม. / 3.0 ม. |
CLA9S-24A-CD(-30) | 900 มม. | แสงขาวกลางวัน | 24V DC (กระแสตรง) | 0.5 ม. / 3.0 ม. |
CLA12S-24A-CD(-30) | 1200 มม. | แสงขาวกลางวัน | 24V DC (กระแสตรง) | 0.5 ม. / 3.0 ม. |
