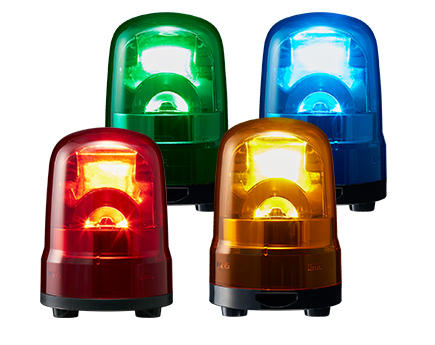

ไฟสัญญานเตือน แบบหมุน
SKS/SKH/SKP

ไฟสัญญาณเตือนแบบหมุน LED ที่ทนทาน มาพร้อมมอเตอร์ไร้แปรงถ่านและดีไซน์สะท้อนแสงคู่ ทำงานเงียบและใช้งานได้ยาวนาน — นิยมใช้กับรถ AGV พื้นที่จอดรถ และระบบเตือนภัยฉุกเฉิน

หมายเหตุ: สามารถเลือกใช้อุปกรณ์ซีลยางเสริม เพื่อเพิ่มระดับการป้องกันจาก IP23 เป็น IP65 (เฉพาะรุ่น SKS และ SKH)

  • อินพุตแรงดันไฟฟ้า
  • Φ80
  • Φ100
  • Φ150
  • สัญญาณบีคอน
  • กำลังหมุน
  • เตือน (SKH ที่มีข้อมูลจำเพาะของสัญญาณเตือนเท่านั้น)
  • 88dB
  • ในร่ม
  • กลางแจ้ง
  • IP23(ตรง)
  • IP65(SKS/SKHตรง,พร้อมประเก็นยาง)
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • ไฟสัญญานเตือน แบบหมุน SKS/SKH/SKP

ทนทานและมีเสถียรภาพ

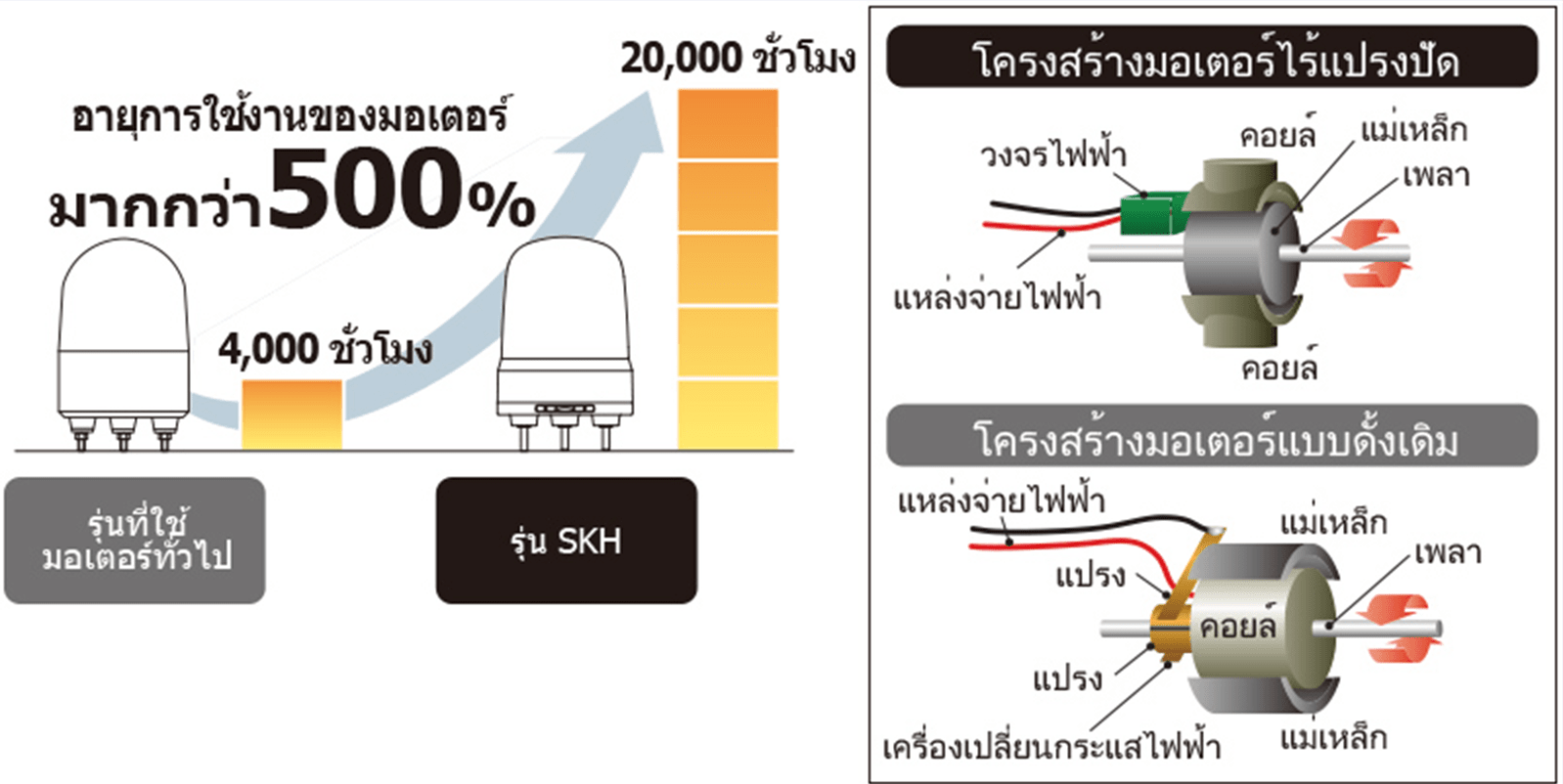

SK ประกอบไปด้วยมอเตอร์แบบไร้แปรงถ่าน ซึ่งก่อให้เกิดความร้อนน้อยกว่ามอเตอร์ทั่วไป และตัวมอเตอร์ยังมีอายุการใช้งานที่ยาวนานกว่า

SK ประกอบไปด้วยมอเตอร์แบบไร้แปรงถ่าน ซึ่งก่อให้เกิดความร้อนน้อยกว่ามอเตอร์ทั่วไป และตัวมอเตอร์ยังมีอายุการใช้งานที่ยาวนานกว่า

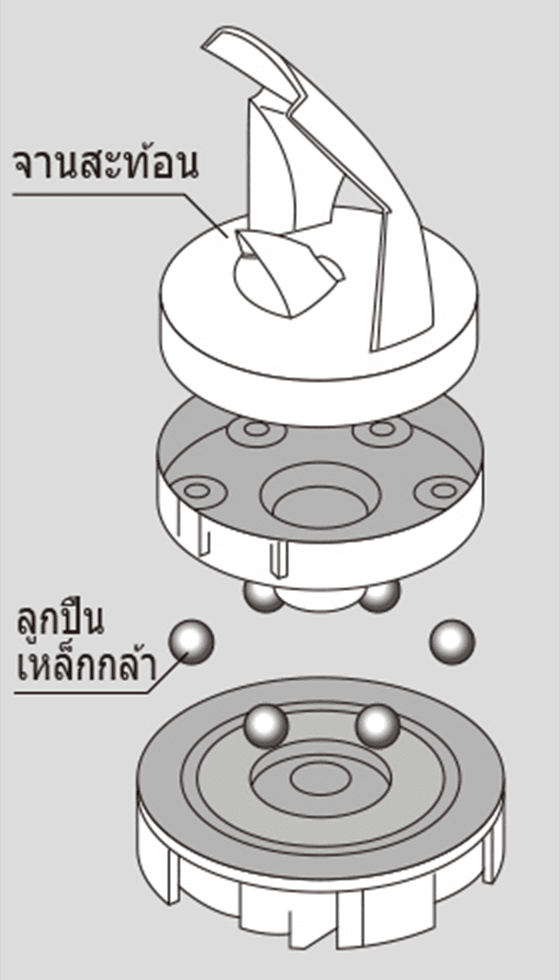

แบริ่งลูกปืนเหล็กกล้าซึ่งอยู่
เมื่อเปรียบเทียบกับมอเตอร์แบบธรรมดา มอเตอร์แบบไร้แปรงปัดทำให้เกิด ความร้อนน้อยลงและไม่ทำให้เกิดการสึกหรอได้ง่าย

แบริ่งลูกปืนเหล็กกล้าซึ่งอยู่
เมื่อเปรียบเทียบกับมอเตอร์แบบธรรมดา มอเตอร์แบบไร้แปรงปัดทำให้เกิด ความร้อนน้อยลงและไม่ทำให้เกิดการสึกหรอได้ง่าย

มองเห็นได้ชัดเจนยิ่งขึ้น

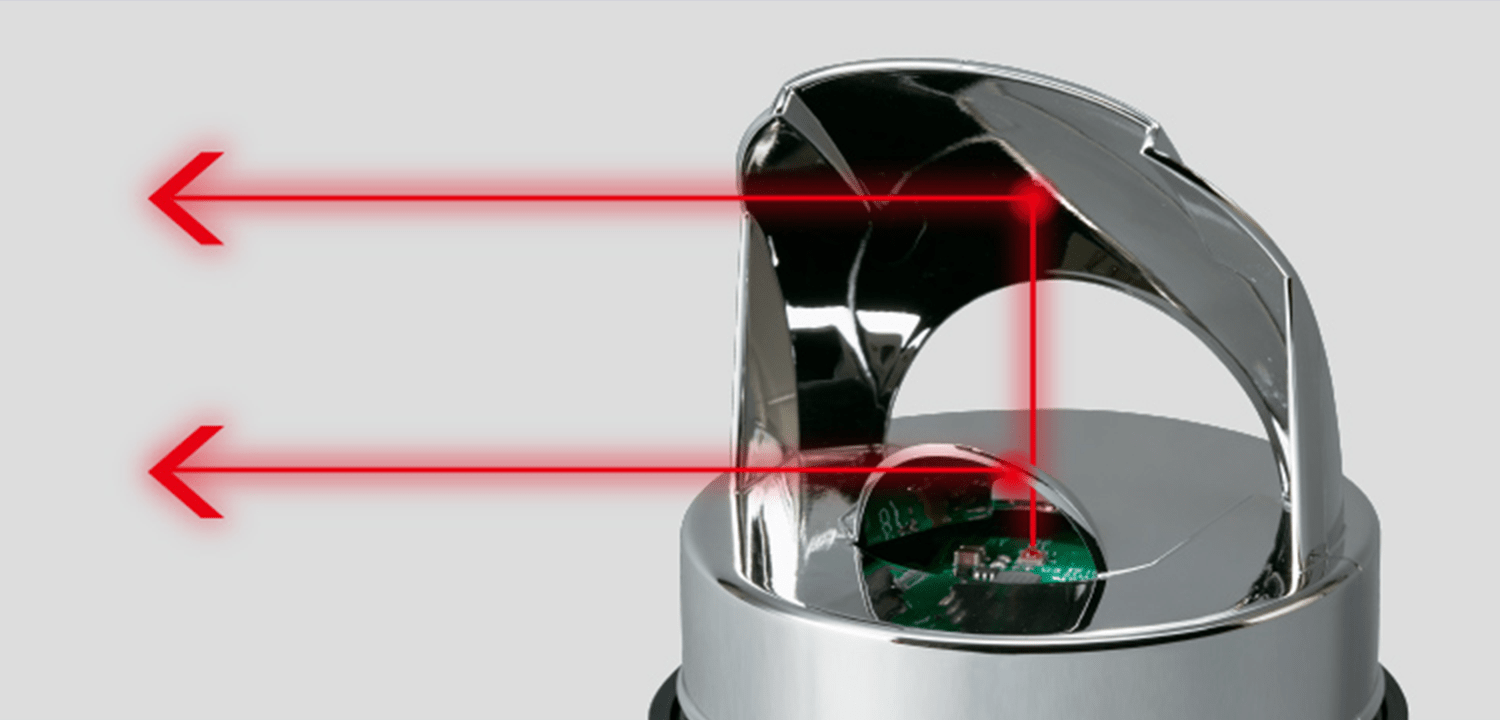

การสะท้อนแสงแบบคู่สามารถกระจายแสงได้อย่างมีประสิทธิภาพ แม้ในจุดบอด

การสะท้อนแสงแบบคู่สามารถกระจายแสงได้อย่างมีประสิทธิภาพ แม้ในจุดบอด

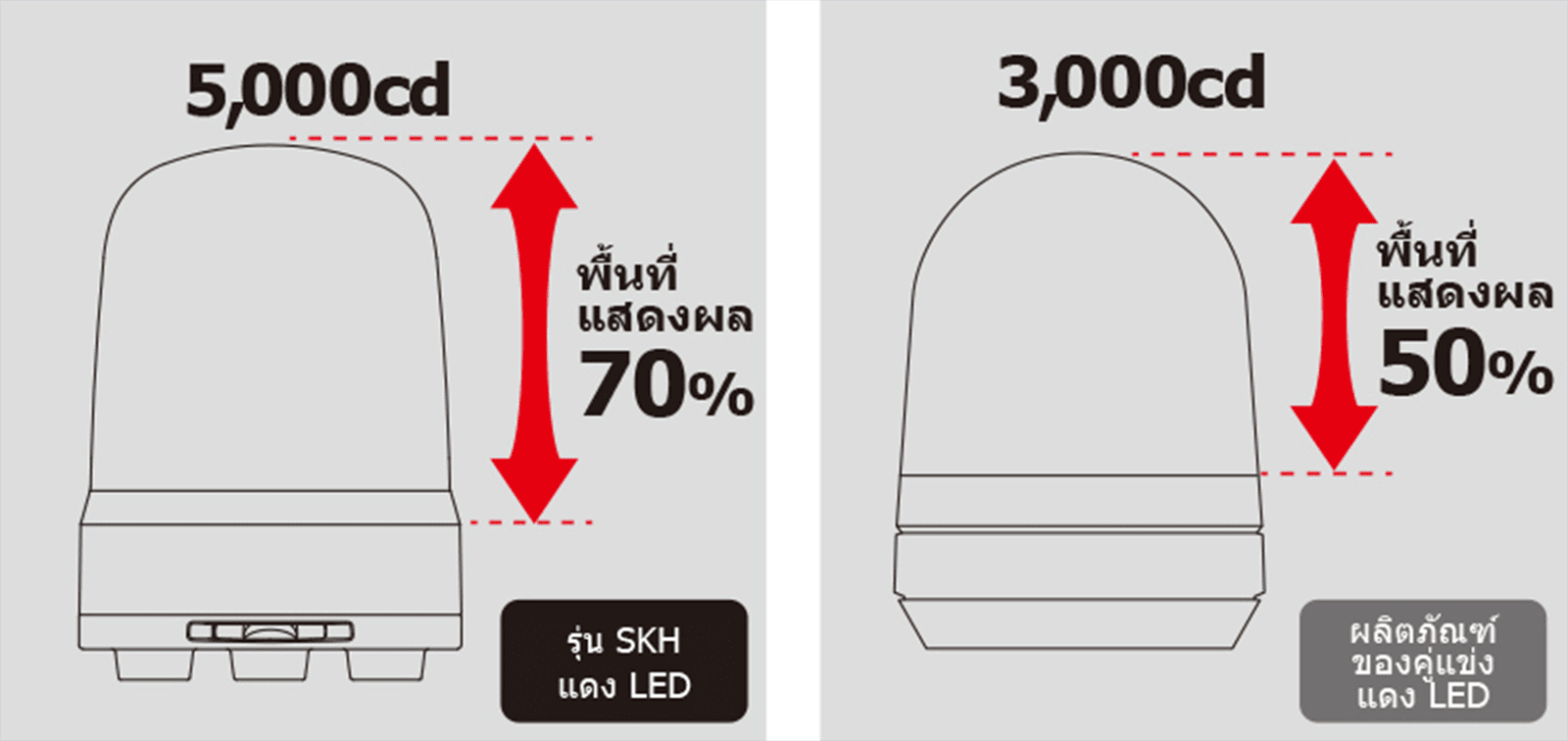

พื้นผิวที่เปล่งแสงถูกออกแบบมาเพื่อให้มองเห็นสัญญาณได้อย่างชัดเจนและอย่างมีประสิทธิภาพ

พื้นผิวที่เปล่งแสงถูกออกแบบมาเพื่อให้มองเห็นสัญญาณได้อย่างชัดเจนและอย่างมีประสิทธิภาพ

รูปแบบแสง

»[วิดีโอ] คลิกที่นี่เพื่อดูรูปแบบการกะพริบ (120RPM)

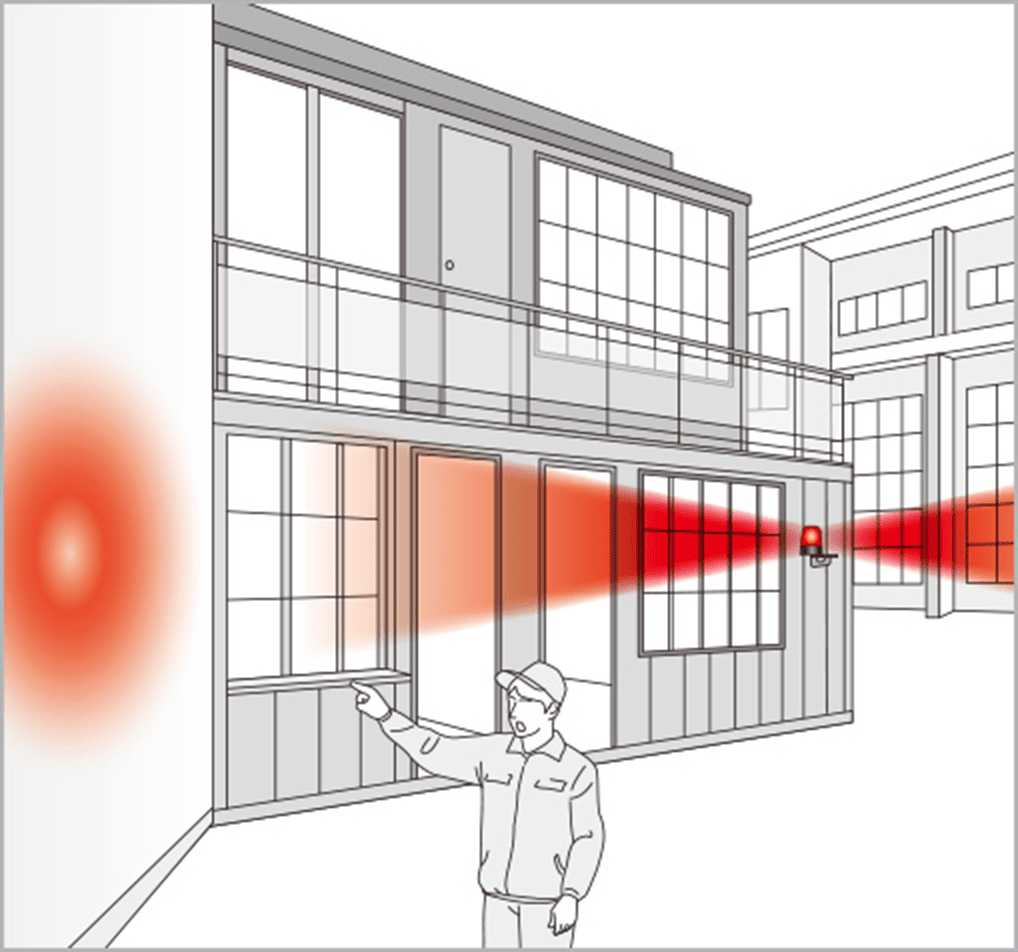

ตัวอย่างการใช้งาน

การหมุนของแสงที่แตกต่างของ SK
ทำให้เหมาะสำหรับการให้เห็นสัญญาณที่มีประสิทธิภาพในสถานการณ์ฉุกเฉิน

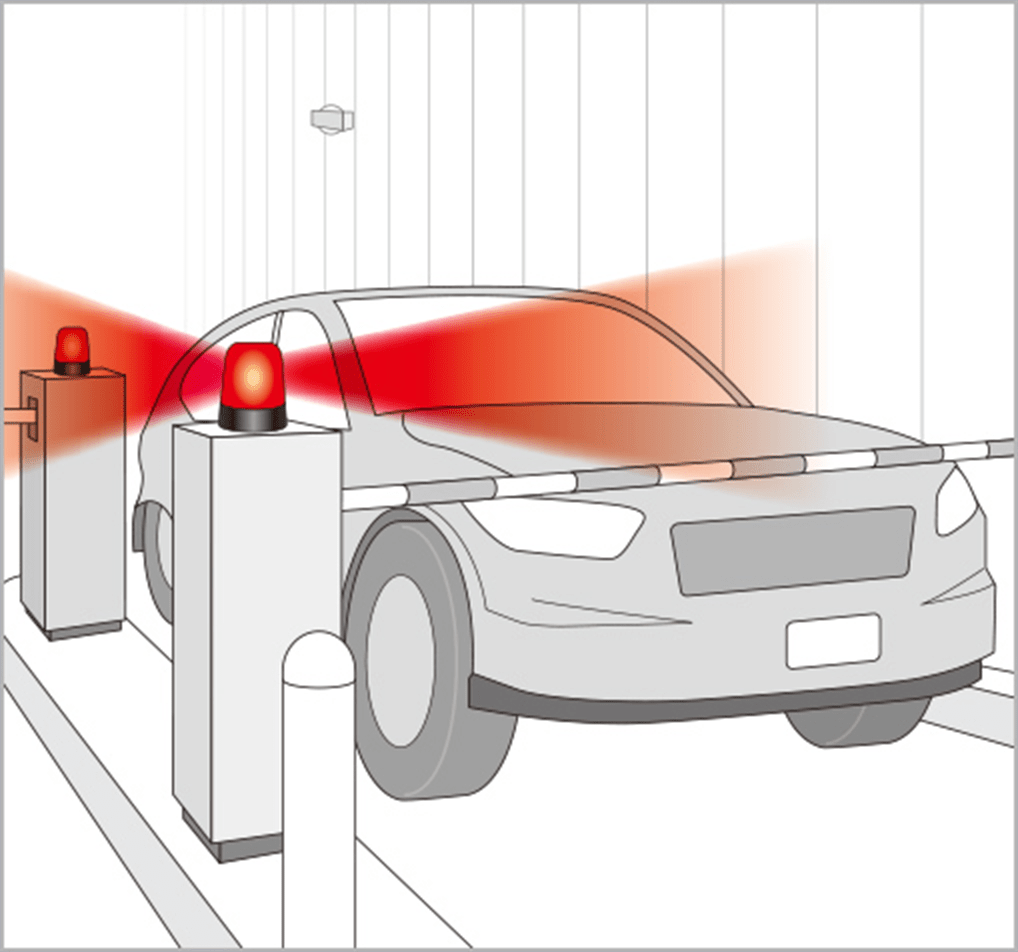

เนื่องจากไฟ LED ที่มีอายุการใช้งานยาวนานใน SK จึงถูกใช้ในโครงสร้างที่จอดรถตลอด 24
ชั่วโมงที่ไม่มีพนักงานดูแลที่จอดรถเนื่องจากเป็น
ไฟเตือน "เปิดตลอดเวลา"

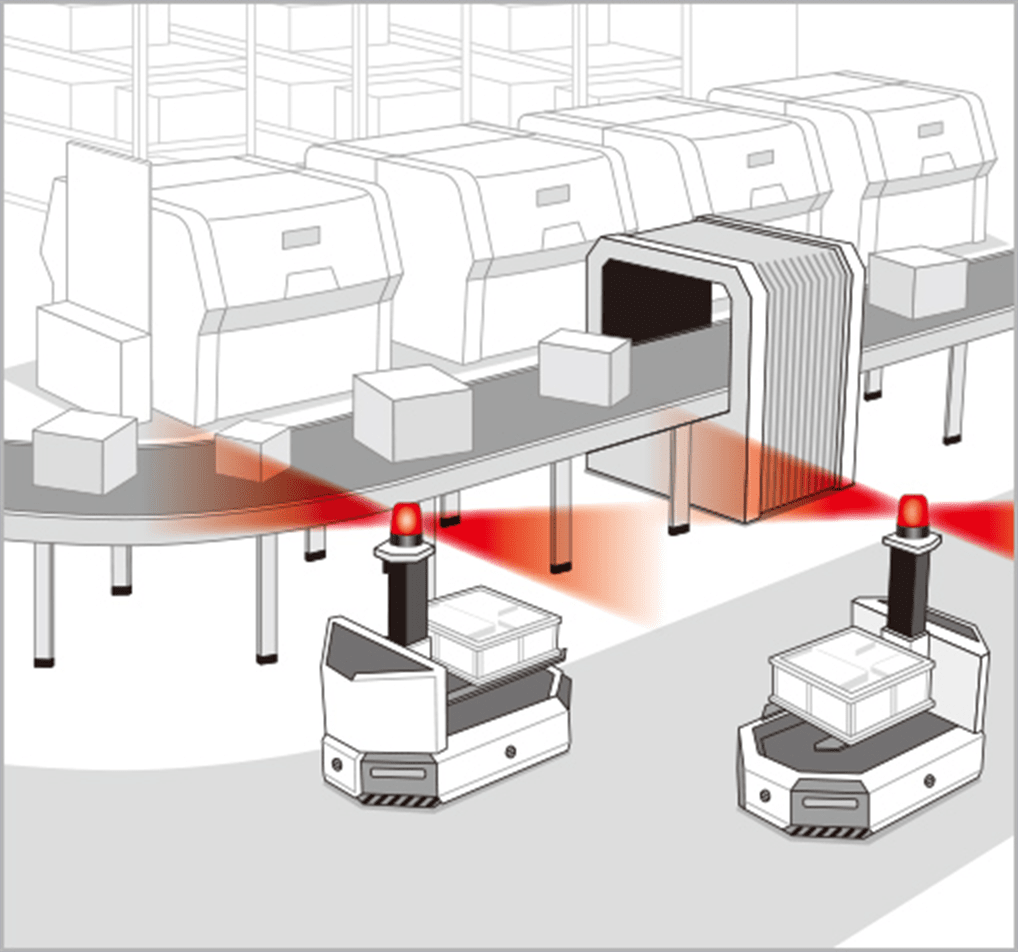

SK ที่ติดตั้งบน AGV นี้ ให้สัญญาณหมุนที่ชัดเจนแก่บริเวณโดยรอบขณะเคลื่อนไหว เพื่อหลีกเลี่ยงอุบัติเหตุในกรณีที่มีบุคคลเดินอยู่บนเส้นทางของยานพาหนะ

การหมุนของแสงที่แตกต่างของ SK
ทำให้เหมาะสำหรับการให้เห็นสัญญาณที่มีประสิทธิภาพในสถานการณ์ฉุกเฉิน

เนื่องจากไฟ LED ที่มีอายุการใช้งานยาวนานใน SK จึงถูกใช้ในโครงสร้างที่จอดรถตลอด 24
ชั่วโมงที่ไม่มีพนักงานดูแลที่จอดรถเนื่องจากเป็น
ไฟเตือน "เปิดตลอดเวลา"

SK ที่ติดตั้งบน AGV นี้ ให้สัญญาณหมุนที่ชัดเจนแก่บริเวณโดยรอบขณะเคลื่อนไหว เพื่อหลีกเลี่ยงอุบัติเหตุในกรณีที่มีบุคคลเดินอยู่บนเส้นทางของยานพาหนะ

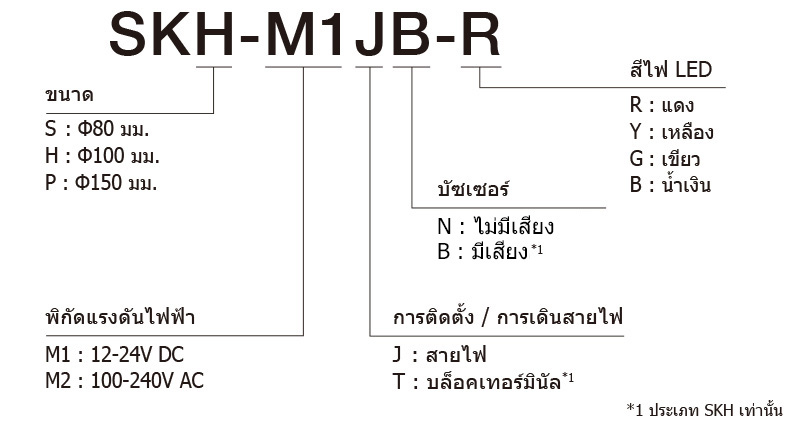

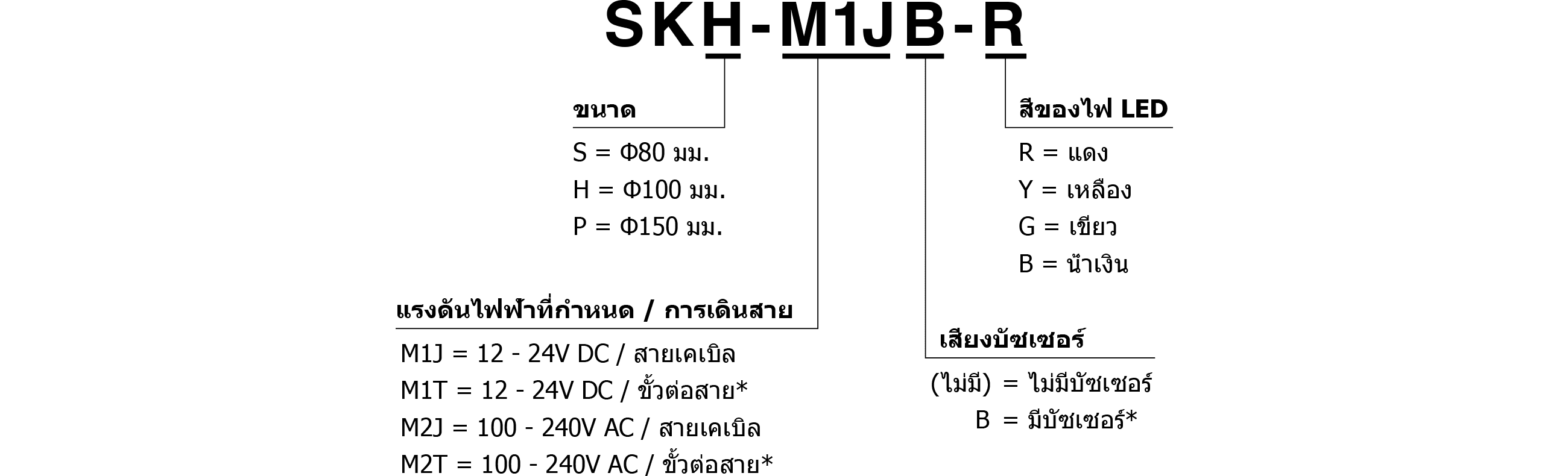

รหัสรุ่น

รหัสรุ่น

SKH: เฉพาะขนาด Φ100 มม.

รายการสินค้า

รุ่น ขนาด (มม.) แรงดันไฟฟ้าที่กำหนด การเดินสาย เสียงบัซเซอร์ สีของแสง
SKS-M1J-R/Y/G/B Φ80 12 - 24 V DC สายเคเบิล - แดง / เหลือง / เขียว / น้ำเงิน
SKS-M2J-R/Y/G/B Φ80 100 - 240 V AC สายเคเบิล -
SKH-M1J-R/Y/G/B Φ100 12 - 24 V DC สายเคเบิล -
SKH-M1JB-R/Y/G/B Φ100 12 - 24 V DC สายเคเบิล ✔
SKH-M1T-R/Y/G/B Φ100 12 - 24 V DC ขั้วต่อสายแบบกด -
SKH-M1TB-R/Y/G/B Φ100 12 - 24 V DC ขั้วต่อสายแบบกด ✔
SKH-M2J-R/Y/G/B Φ100 100 - 240 V AC สายเคเบิล -
SKH-M2JB-R/Y/G/B Φ100 100 - 240 V AC สายเคเบิล ✔
SKH-M2T-R/Y/G/B Φ100 100 - 240 V AC ขั้วต่อสายแบบกด -
SKH-M2TB-R/Y/G/B Φ100 100 - 240 V AC ขั้วต่อสายแบบกด ✔
SKP-M1J-R/Y/G/B Φ150 12 - 24 V DC สายเคเบิล -
SKP-M2J-R/Y/G/B Φ150 100 - 240 V AC สายเคเบิล -

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

อื่นๆ

SKS  

SKS  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

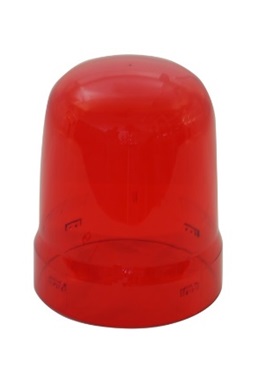

Lens: Red
GA0000029-F1 1

Please select the lens that matches the LED color.
Lens: Amber
GA0000030-F1 1

Please select the lens that matches the LED color.
Lens: Green　
GA0000031-F1 1

Please select the lens that matches the LED color.
Lens: Blue
GA0000032-F1 1

Please select the lens that matches the LED color.
Waterproof Ring
GA0000794-F1 1
SKH  

SKH  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Lens: Red
GA0000033-F1 1

Please select the lens that matches the LED color.

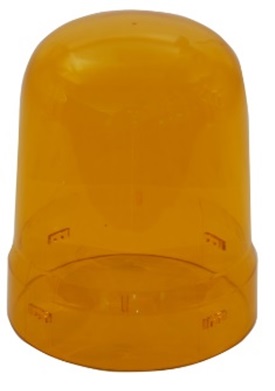

Lens: Amber
GA0000034-F1 1

Please select the lens that matches the LED color.

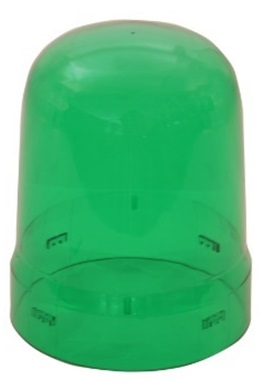

Lens: Green
GA0000035-F1 1

Please select the lens that matches the LED color.

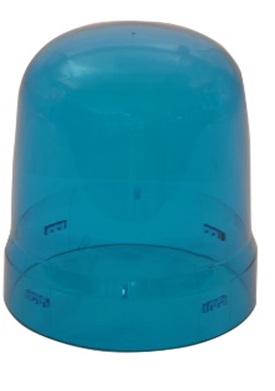

Lens: Blue
GA0000036-F1 1

Please select the lens that matches the LED color.

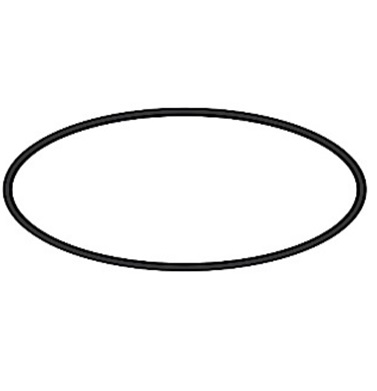

Waterproof Ring
GA0000795-F1 1
SKP  

SKP  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Lens: Red
GA0000037-F1 1

Please select the lens that matches the LED color.
Lens: Amber
GA0000038-F1 1

Please select the lens that matches the LED color.
Lens: Green
GA0000039-F1 1

Please select the lens that matches the LED color.
Lens: Blue
GA0000040-F1 1

Please select the lens that matches the LED color.
Waterproof Ring
GA0000796-F1 1
