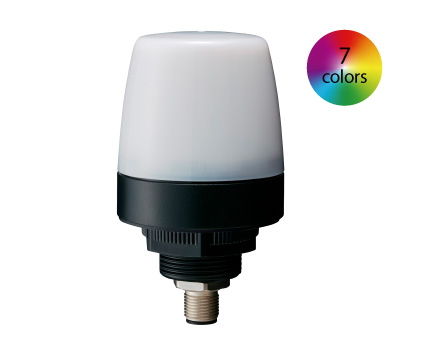

ไฟเตือน LED ขนาดเล็ก
NE-A

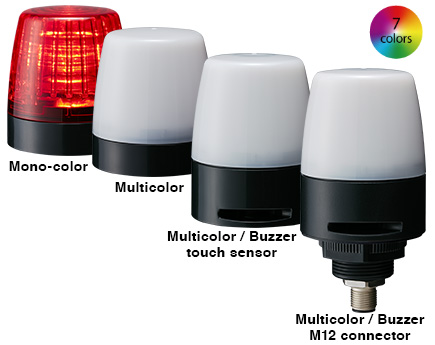

ไฟเตือน LED ขนาดเล็กแบบติดตั้งโดยตรง ขนาด 56 มม. มีทั้งรุ่นแบบสัมผัส (Touch Sensor) และรุ่นพื้นฐาน เหมาะสำหรับงานอุตสาหกรรม.
- อินพุตแรงดันไฟฟ้า(สีเดียว)
- การควบคุม I/O(หลายสี)
- Φ56
- สัญญาณบีคอน
- เปิดต่อเนื่อง
- เตือน (แบบหลายสี: NB/TB)
- 88dB
- ในร่ม
- IP67
- IP65
- แดง
- เหลืองอำพัน
- เขียว
- น้ำเงิน
- ขาว
- สีฟ้า
- สีม่วง
- หลายสี
**คุณลักษณะผลิตภัณฑ์**

- สามารถเลือกประเภทเซ็นเซอร์สัมผัสได้ โดยใช้เซ็นเซอร์สัมผัสแบบคาปาซิทีฟที่ติดตั้งไว้ด้านบนของไฟสัญญาณ ไม่จำเป็นต้องมีสวิตช์ แค่แตะที่ไฟสัญญาณที่เปิดอยู่ก็สามารถส่งสัญญาณไปยังด้านบนได้ เหมาะสำหรับงานที่ต้องการความชัดเจน เช่น แจ้งเตือนงานเสร็จสิ้น หรือเรียกผู้ดูแล
- สามารถเลือกสีแสดงผลจากทั้งหมด 7 สีให้เหมาะกับการใช้งาน เช่น ใช้สีที่สื่อถึง “เกิดข้อผิดพลาด” หรือ “กำลังดำเนินงาน” เพื่อให้เข้าใจสถานการณ์ได้ง่ายขึ้นและสามารถตอบสนองได้รวดเร็ว
- ใช้เลนส์สีขาวน้ำนมที่ช่วยให้มองเห็นสถานะเปิด/ปิดของไฟได้ชัดเจน พร้อมให้แสงสว่างที่นุ่มนวลและสม่ำเสมอ
- แบบขั้วต่อ M12 ทำให้เดินสายไฟได้สะดวก

- ใช้รีเฟล็กเตอร์รุ่นใหม่ที่พัฒนาขึ้นเพื่อให้เกิดวิธีการเปล่งแสงเฉพาะตัว ให้แสงสว่างที่ชัดเจนและโดดเด่นยิ่งขึ้น
- ใช้เทอร์มินัลแบบไม่มีสกรูเพื่อให้สามารถเดินสายได้อย่างง่ายดายและมั่นคง ลดเวลาและข้อผิดพลาดในการติดตั้ง
สเปค
รุ่น | NE-24A-□ □:R/Y/G/B/C |
NE-M1ANN-M | NE-M1ANB-M | NE-M1ATB-M | NE-M1ACNB-M |
---|---|---|---|---|---|
ขนาด | Φ56mm | ||||
แรงดันไฟฟ้าที่กำหนด | DC 24V | DC 12–24V | |||
สถานที่ติดตั้ง | ในอาคาร | ||||
ทิศทางการติดตั้ง | ทุกทิศทาง | ||||
ระดับการป้องกัน | IP65 NEMA TYPE 4X, 13 |
IP67 NEMA TYPE 4X, 13 |
IP65 NEMA TYPE 4X, 13 |
||
สีของยูนิต LED | แดง / เหลือง / เขียว / น้ำเงิน / ขาว |
หลายสี (แดง / เหลือง / เขียว / น้ำเงิน / ขาว / ฟ้า / ม่วง) | |||
ระดับเสียงบัซเซอร์ | - | 88dB เป็นช่วงๆ หรือคงที่ |
|||
รูปแบบไฟ / ฟังก์ชัน | ไฟติดค้าง | ไฟติดค้าง / กระพริบ | ไฟติดค้าง / เซ็นเซอร์สัมผัส | ไฟติดค้าง | |
การเดินสาย | เทอร์มินัลแบบไม่มีสกรู | สายเคเบิล (2 เมตร) | ขั้วต่อ M12 |

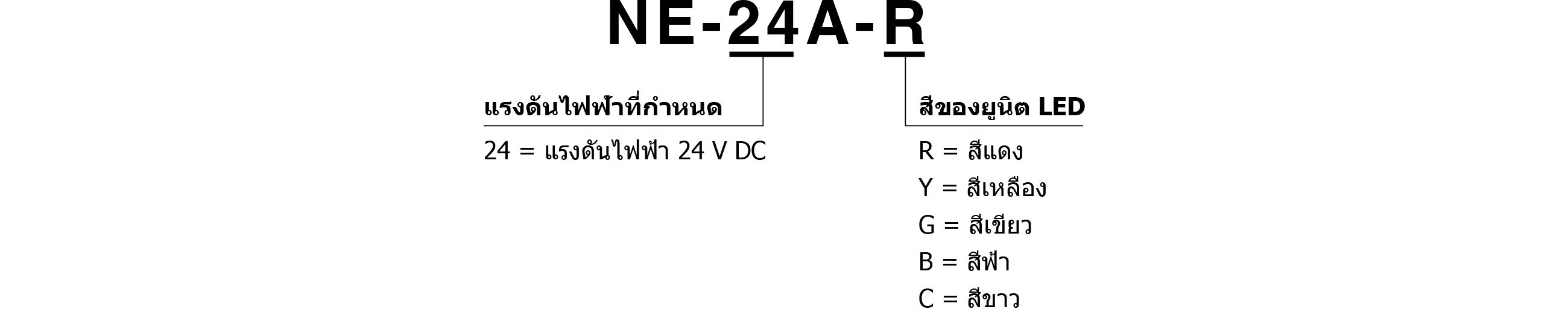

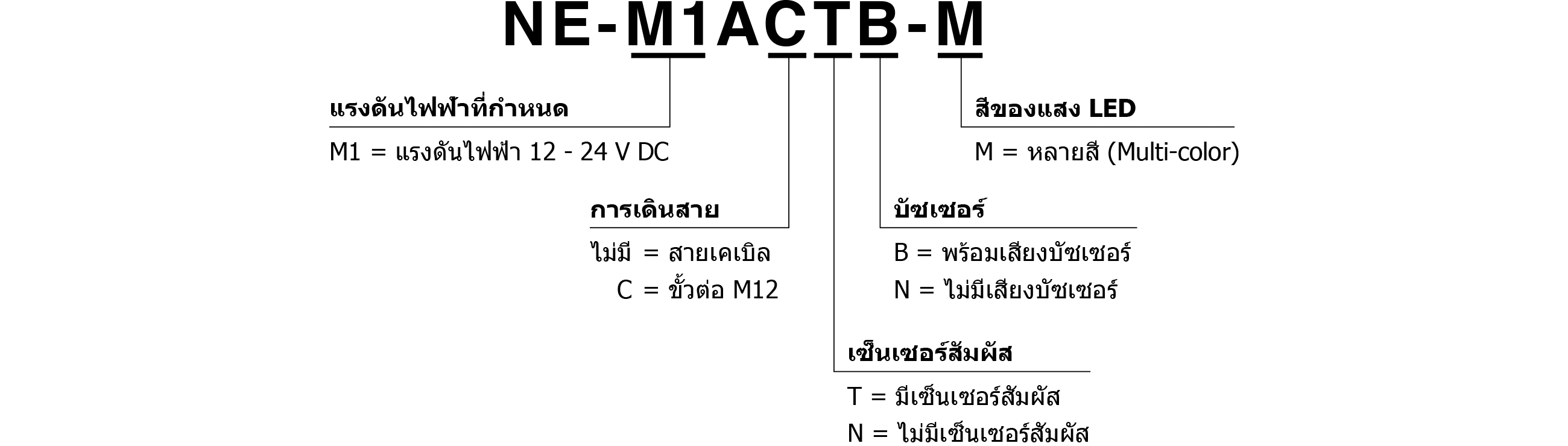

การกำหนดค่าหมายเลขรุ่น
รหัสรุ่น (Model Code)
NE-24A (24 V DC)

NE-M1A (12–24 V DC)

รายการสินค้า
หมายเลขรุ่น | แรงดันไฟฟ้า | เซ็นเซอร์สัมผัส | บัซเซอร์ | สีของแสง |
---|---|---|---|---|
NE-24A-R | 24 V DC | - | - | แดง |
NE-24A-Y | 24 V DC | - | - | เหลือง |
NE-24A-G | 24 V DC | - | - | เขียว |
NE-24A-B | 24 V DC | - | - | น้ำเงิน |
NE-24A-C | 24 V DC | - | - | ขาว |
NE-M1ANN-M | 12–24 V DC | - | - | หลายสี (7 สี) |
NE-M1ANB-M | 12–24 V DC | - | ✔ | หลายสี (7 สี) |
NE-M1ATB-M | 12–24 V DC | ✔ | ✔ | หลายสี (7 สี) |
NE-M1ACNB-M | 12–24 V DC | - | ✔ | หลายสี (7 สี) |
คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
ดาวน์โหลดไฟล์
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
2D CAD / 3D CAD
-
2D CAD [dxf]
-
3D CAD [IGS]
-
3D CAD [STEP]
-
3D CAD [x_t]
ข้อมูลจำเพาะของผลิตภัณฑ์
ชิ้นส่วนอะไหล่
NE-A
NE-A
ชิ้นส่วนอะไหล่
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
GA0000119-F1 | 1 |
NE-M1A
NE-M1A
ชิ้นส่วนอะไหล่
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
GA0000093-F1 | 1 | ||||
![]() |
GA0000119-F1 | 1 |
NE-M1AT
NE-M1AT
ชิ้นส่วนอะไหล่
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
GA0000094-F1 | 1 | ||||
![]() |
GA0000119-F1 | 1 |
