Φ60mm ไฟสัญญาณ LED อัจฉริยะ
ชุด LA6

อุปกรณ์ที่สามารถโปรแกรมได้นี้ช่วยให้การทำงานง่ายขึ้นโดยรวม 21 สีและ 11 สัญญาณเตือนในหมายเลขชิ้นส่วนเดียว คุณสมบัติรวมถึงไฟที่ส่องสว่างต่อเนื่อง, กระพริบ, หรือเป็นจังหวะ, อินเทอร์เฟซเว็บสำหรับการตั้งค่าที่ง่าย, และตัวเลือกพลังงานที่หลากหลาย 24V DC และ 100-240V AC

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ60
  • เปิดต่อเนื่อง
  • กระพริบ (แฟลช)
  • พัลส์ (คลื่นไซน์)
  • เตือน
  • 85dB
  • ในร่ม
  • IP65
  • IP54
  • หลายสี
  • Φ60mm ไฟสัญญาณ LED อัจฉริยะ ชุด LA6
  • อินเตอร์เฟสเว็บในตัวสำหรับการตั้งค่าที่รวดเร็วและง่ายดาย
  • รวม 21 สี LED ที่สามารถตั้งโปรแกรมได้
  • แสงต่อเนื่อง, กระพริบ, หรือการเต้น
  • 24V DC และ 100-240V AC (ประเภท M2)
  • คลิกที่นี่เพื่อดาวน์โหลด [ลิงค์ดาวน์โหลด] ซอฟต์แวร์การตั้งค่าแบบฟรี

ข้อกำหนด

ขนาด Ø60mm
แรงดันไฟฟ้าที่กำหนด 24V DC
100-240V AC (เฉพาะประเภท WJ)
ฟังก์ชัน ทำงานในโหมดการแสดงผลสามแบบ:
การแสดงผลแบบเดี่ยว
การแสดงผลตามเวลาที่กำหนด
การแสดงผลตามการกระตุ้น
การติดตั้ง การติดตั้งโดยตรง (ประเภท TN, WJ)
การติดตั้งบนเสาเหล็ก (ประเภท LJ)
สีของตัวเครื่อง สีขาวนวล
สีเงิน

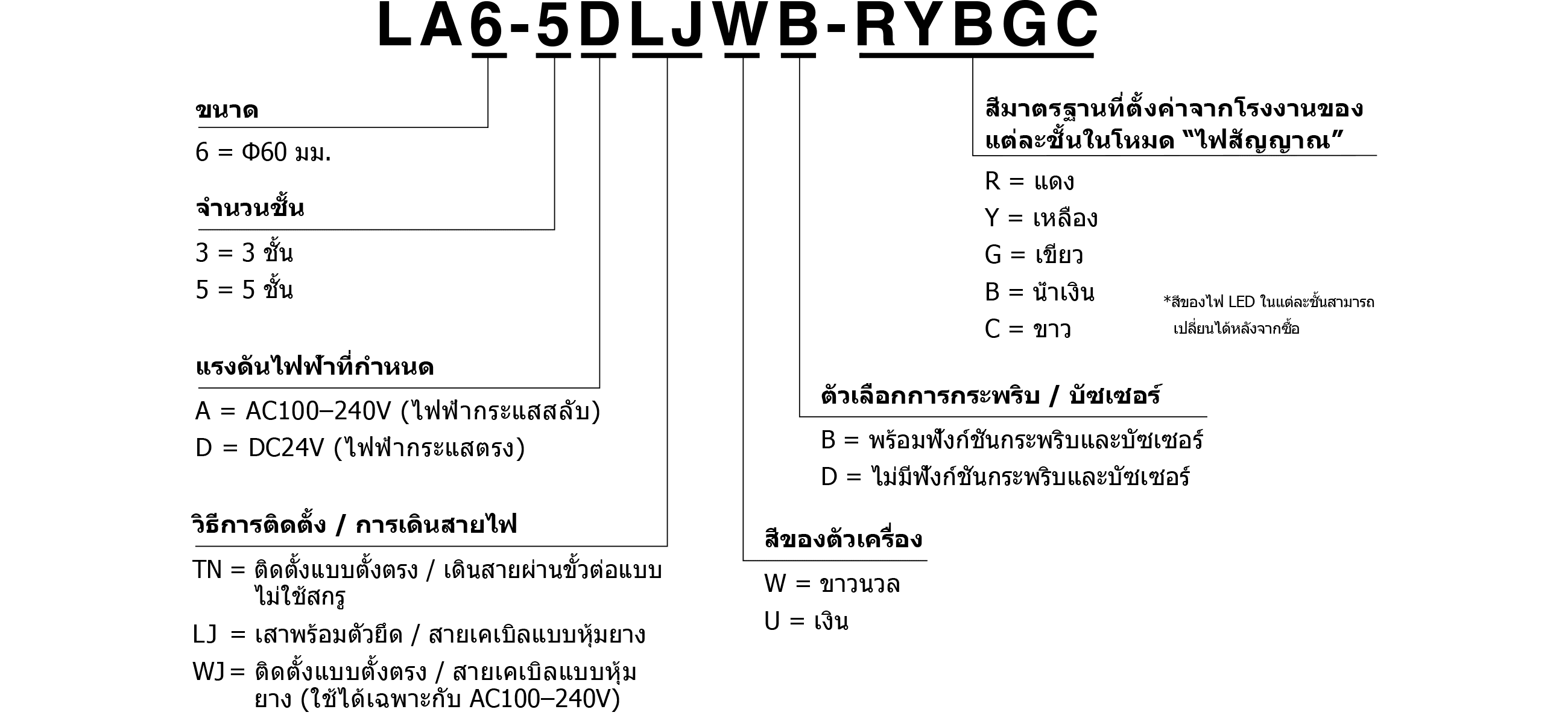

รูปแบบตัวเครื่อง TN : เทอร์มินัลไม่มีสกรู
LJ : เสากับการเชื่อมต่อสายเคเบิล
WJ : การติดตั้งโดยตรงกับการเชื่อมต่อสายเคเบิล

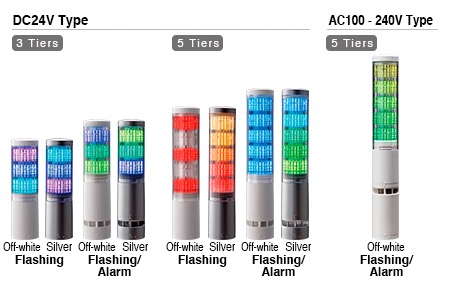

ระดับการซ้อนกัน 3 ชั้น
5 ชั้น
สีของโมดูล 21 สี
ประเภทเสียง เสียงเตือน 11 แบบ
มาตรฐานการปฏิบัติตาม EMC Directive
RoHS Directive
UL 508
FCC
KC
ระดับการป้องกัน IP65
IP54 (พร้อมเสียงเตือน)
หมายเหตุ ซอฟต์แวร์แอพพลิเคชันดาวน์โหลดฟรี
ส่วนประกอบที่ได้รับการรับรอง UL (เฉพาะประเภท 24V)



ภาพยนตร์

เพื่อดาวน์โหลดซอฟต์แวร์ฟรีจากหน้าเว็บเฉพาะ LA6 ของเรา, คลิกที่นี่!

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

ข้อมูลจำเพาะของผลิตภัณฑ์

LA6-□DLJW□(Steel Pole & L-Bracket with Cable )  

LA6-□DLJW□(Steel Pole & L-Bracket with Cable )  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

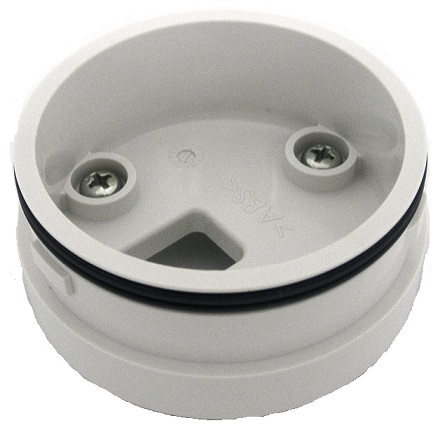

																Direct-mount Bracket : Off-white
B22202027-7F1 1

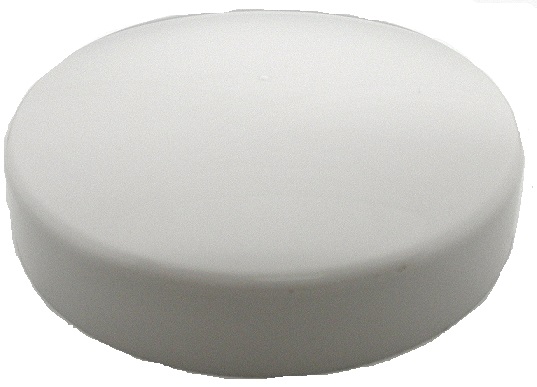

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

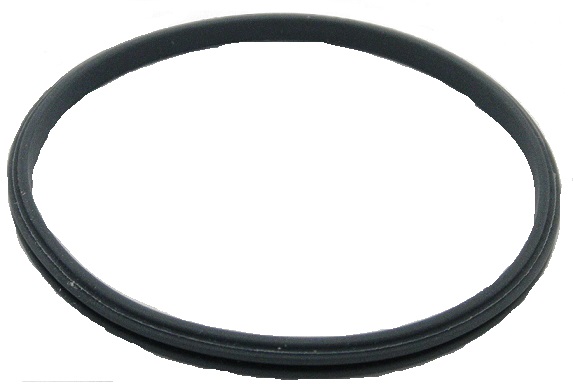

																Waterproof Packing (2 pieces)
B25110042-F1 1

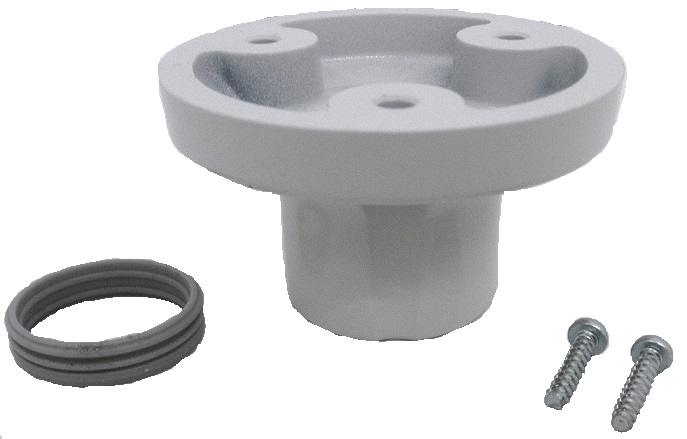

																Pole Bracket with O-ring : Off-white
B22210134-7F1 1

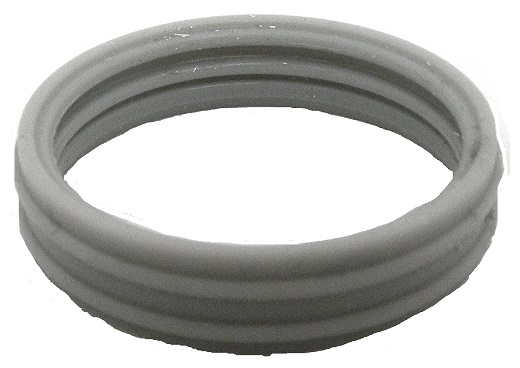

																Waterproof Ring
B25110047-F1 1

																Hexagonal Nut: M22
S33533110-222F1 2

																Flat washer: M22
S33642010-222F1 2
LA6-□□WJW□(Direct mount with cable connection)  

LA6-□□WJW□(Direct mount with cable connection)  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B31310001-7F1 1

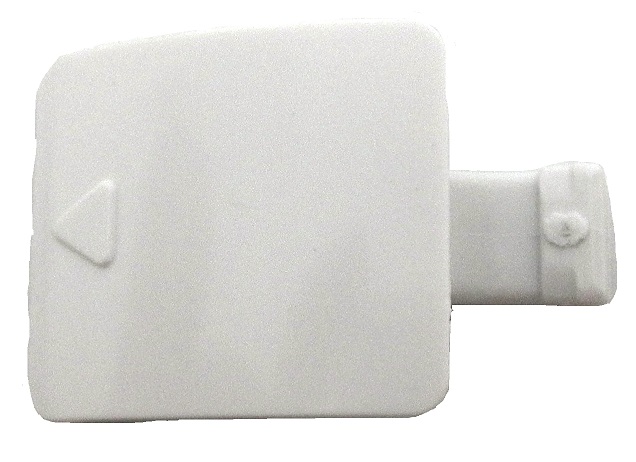

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

																Direct-mount Bracket : Off-white
B22202027-7F1 1
LA6-□DTNW□(Direct mount with Screwless Terminal Block connection)  

LA6-□DTNW□(Direct mount with Screwless Terminal Block connection)  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover: Off-white
B31310001-7F1 1

																USB Cover: Off-white
B22100071-7F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

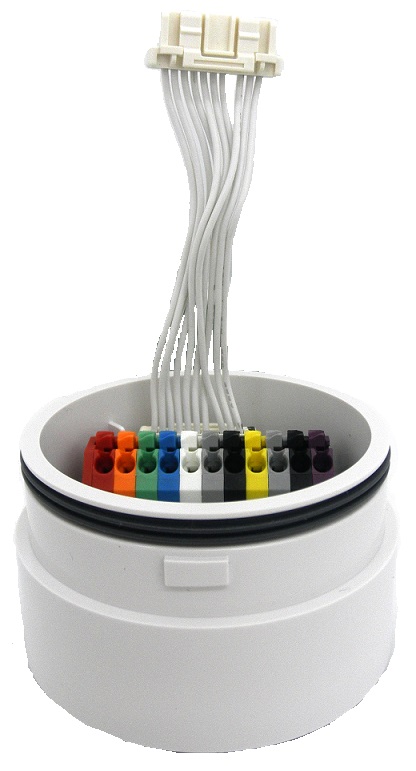

																Terminal Block Bracket : Off-white
B22202028-7F1 1
LA6-□DTNU□(Direct mount with Screwless Terminal Block connection)  

LA6-□DTNU□(Direct mount with Screwless Terminal Block connection)  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

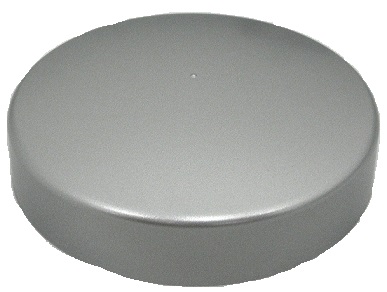

																Headcover: Silver
B31310001-9F1 1

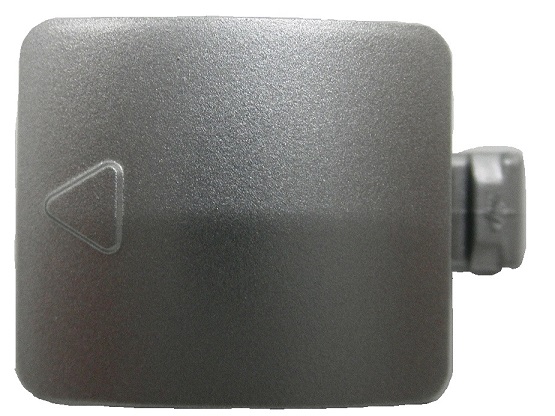

																USB Cover: Silver
B22100071-9F1 1

																Waterproof Packing (2 pieces)
B25110042-F1 1

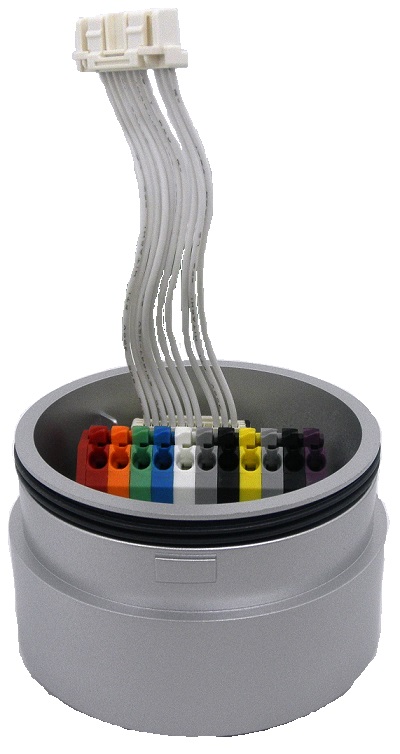

																Terminal Block Bracket: Silver
B22202028-9F1 1
