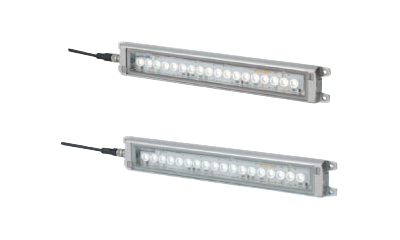

โคมไฟทำงาน LED สแตนเลส
CLK-SG

โคมไฟทำงาน LED รุ่น CLK-SG จาก PATLITE โดดเด่นด้วยตัวโคมสแตนเลสคุณภาพสูง ทนต่อการกัดกร่อน น้ำ น้ำมัน และสารเคมี ได้รับมาตรฐานการป้องกันระดับ IP66G, IP67G และ IP69K เหมาะสำหรับอุตสาหกรรมอาหาร ยา และโรงงานที่ต้องล้างด้วยน้ำแรงดันสูง มาพร้อมเลนส์ Micro-array กระจายแสงสม่ำเสมอ เชื่อมต่อรวดเร็วผ่านหัวต่อ M12 และรองรับการเชื่อมต่อแบบต่อเนื่องได้ ได้รับการรับรองจาก CE, RoHS และมาตรฐาน IEC62471-2

  • ขั้วต่อM12
  • การควบคุม I/O
  • 300
  • เปิดต่อเนื่อง
  • ไฟ LED
  • P66G
  • IP67G
  • IP69K
  • สีขาวโทนฟ้า
  • ขาวใสอย่างเป็นธรรมชาติ
  • โคมไฟทำงาน LED สแตนเลส CLK-SG
  • ทนต่อ น้ำมัน สารเคมี และน้ำได้ดี
  • ออกแบบด้วย “Micro-array Lens” ของ PATLITE เพื่อกระจายแสงอย่างสม่ำเสมอ

สเปกผลิตภัณฑ์

ขนาด - 300 มม.
แรงดันไฟฟ้าที่กำหนด - แรงดันไฟฟ้ากระแสตรง 24 โวลต์ (ขั้วไฟฟ้าบวก-ลบชัดเจน)
รูปแบบตัวเรือน - รุ่นหัวต่อแบบ M12
- รุ่นตัวเรือนสแตนเลส
วัสดุเลนส์ - กระจกนิรภัย
- เรซิน PMMA + เรซิน PET + กระจกนิรภัย
มาตรฐานที่รองรับ - CE
- IEC 62471-2
- RoHS
ระดับการป้องกัน - IP66G
- IP67G
- IP69K

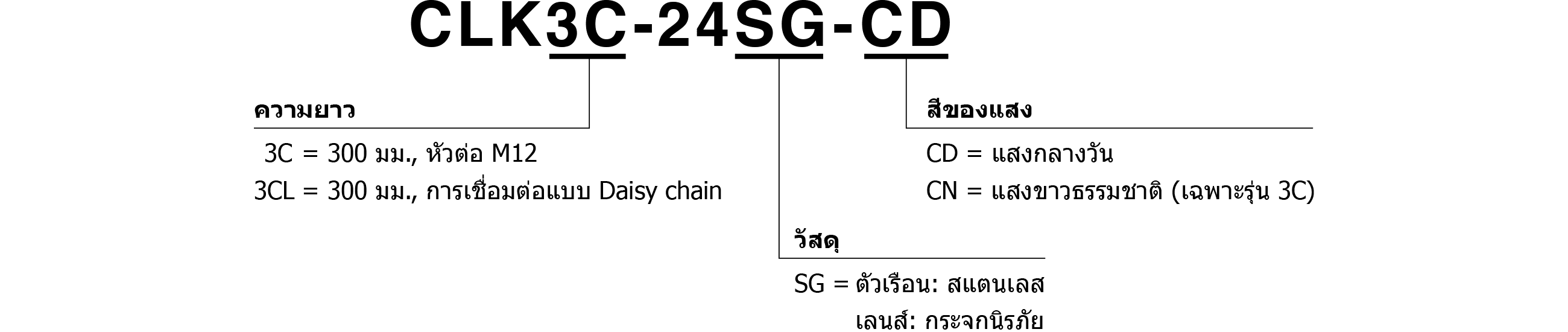

รหัสรุ่น

Model Code

รายการผลิตภัณฑ์

หมายเลขรุ่น แรงดันไฟฟ้าที่กำหนด ความยาวพื้นที่ส่องสว่าง วัสดุตัวเรือน เลนส์ ประเภทการเดินสาย สีของแสง
CLK3C-24SG-CD/CN แรงดันไฟฟ้ากระแสตรง 24 โวลต์ 300 มม. สแตนเลส กระจกนิรภัย หัวต่อ M12 CD: แสงกลางวัน
CN: แสงขาวธรรมชาติ
CLK3CL-24SG-CD แรงดันไฟฟ้ากระแสตรง 24 โวลต์ 300 มม. สแตนเลส กระจกนิรภัย หัวต่อ M12
การเชื่อมต่อแบบ Daisy chain
แสงกลางวัน
