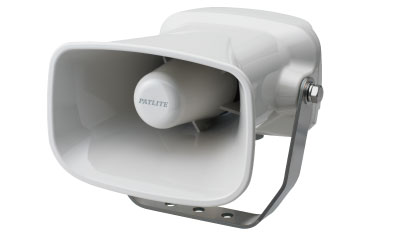

ไซเรนเสียงพูดแบบ MP3 ชนิดฮอร์น
EHV
ไซเรนเสียงพูดแบบ MP3 ชนิดฮอร์น รุ่น EHV ให้เสียงเตือนดังสูงสุดถึง 110dB (ที่ระยะ 1 เมตร) พร้อมรองรับการเล่นเสียงหรือเมโลดี้แบบ MP3 ได้นานสูงสุด 220 วินาที มีโหมดเสียง 2 แบบ: “Signal Mode” ที่เจาะทะลุเสียงรบกวนในโรงงาน และ “Information Mode” ที่ให้เสียงนุ่มนวลฟังสบาย รองรับโหมดการเล่น 4 แบบ ปรับแต่งข้อความเสียงผ่าน SD การ์ดได้อย่างง่ายดาย มาพร้อมฟังก์ชันลดระดับเสียงได้ 3 ระดับ ทนต่อแรงสั่นสะเทือน รองรับทั้งเอาต์พุตแบบ NPN และ PNP มีให้เลือกทั้งแบบสายเคเบิลและแบบขั้วต่อ เหมาะสำหรับการใช้งานในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย
- การควบคุม I/O
- MP3 Annunciator
- โทน
- ทำนอง
- เสียง
- 110dB
- ในร่ม
- กลางแจ้ง
- IP65
**คุณลักษณะผลิตภัณฑ์**
- ขนาดเล็กลง 30% เมื่อเทียบกับรุ่นก่อนหน้า (EWH) สำหรับการออกแบบที่กะทัดรัดยิ่งขึ้น
- เพิ่มความสามารถในการ ทนต่อแรงสั่นสะเทือน ได้สูงสุดถึง 4.5G
- แม้มีขนาดเล็กลง แต่ให้ระดับความดังสูงสุดถึง 110 dB (ที่ระยะ 1 เมตร)
- รองรับทั้ง การต่อสาย และ การต่อผ่านเทอร์มินัลบล็อก
- มี 4 โหมดการเล่นเสียง ที่สามารถตั้งค่าผ่านคำสั่งให้เหมาะกับการใช้งาน
โหมดการเล่นเสียง
- เล่นเสียงทั่วไป
- เล่นตามลำดับความสำคัญของอินพุต
- เล่นเสียงแบบต่อเนื่อง
- เล่นเสียงแบบจดจำครั้งก่อน
โหมดการควบคุมด้วยคำสั่ง
- ลดระดับเสียง
- โหมดโรงงาน
- โหมดประกาศสาธารณะ
- โหมดบิต/ไบนารี
- เปิด/ปิดเสียง MP3
- บังคับให้เล่น
- เลือกกลุ่ม
โหมดควบคุมด้วยเทอร์มินัล
- เล่น
- หยุด
- ล้างการทำงาน
- ลดเสียง
- รองรับอินพุตทรานซิสเตอร์ทั้งแบบ PNP และ NPN
- เป็นไปตามข้อกำหนดสิ่งแวดล้อมของ RoHS Directive ของยุโรป
- ระดับการป้องกัน IP65 (โปรดดูรายละเอียดในคู่มือ)
- รองรับ การเปลี่ยนเสียงด้วยการ์ด SD ณ สถานที่ใช้งาน
- ได้รับการรับรองจาก Underwriters Laboratories Inc.
- เป็นไปตาม ข้อกำหนด CE (เฉพาะรุ่น DC)
Video
ข้อมูลจำเพาะทางเทคนิค
| แรงดันไฟฟ้าที่กำหนด | - 12–24 V DC - 12–48 V DC - 100–240 V AC |
|---|---|
| เอาต์พุตเสียง | - เลือกเสียงได้ 63 แบบ |
| วิธีการติดตั้ง | - ติดตั้งด้วยขายึด (มีให้) |
| สีของตัวเครื่อง | - เทาอ่อน |
| ระดับความดังเสียง | - สูงสุด 110 dB ที่ระยะ 1 เมตร |
| พื้นที่จัดเก็บเสียง | - รองรับเสียงสูงสุด 63 เสียง - เลือกโหมดการเล่นได้ 4 แบบ |
| การเลือกช่องสัญญาณ | - โหมดบิต: อินพุต 8 ช่อง - โหมดไบนารี: อินพุต 63 ช่อง |
| การรับรอง | - UL 464 - CSA C22.2 No. 205-M1983 - FCC Part 15 Subpart B Class A - CE (เฉพาะรุ่น DC) - สอดคล้องกับ RoHS |
| ระดับการป้องกัน | - IP65 |
| ฟังก์ชันหลัก | - ลดเสียง - เล่นไฟล์ MP3 (ผ่าน SD การ์ด) - เชื่อมต่อด้วยสายหรือเทอร์มินัลบล็อก - รองรับอินพุตแบบ PNP/NPN - ใช้โค้ดเสียง MPEG Layer-3 (ได้รับสิทธิบัตรจาก Fraunhofer IIS และ Thomson) |
| หมายเหตุ | - ทนต่อแรงสั่นสะเทือนสูงสุด 4.5G |
เสียง / ตัวอย่างเสียง

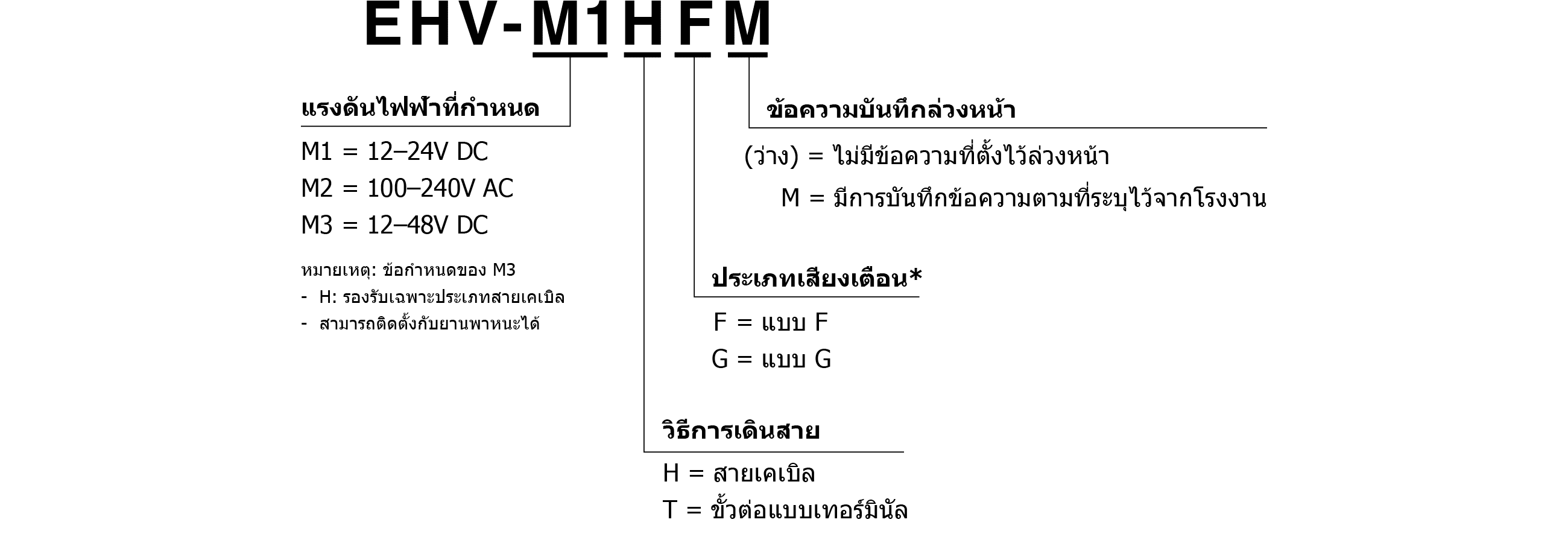

การกำหนดค่าหมายเลขรุ่น
รหัสรุ่นผลิตภัณฑ์ (Model Code)
โปรดดูแผนผังการเลือกเสียงสัญญาณเตือนในแคตตาล็อกทั่วไปสำหรับข้อมูลเพิ่มเติม
รายการรุ่นที่มีจำหน่าย
| หมายเลขรุ่น | แรงดันไฟฟ้าที่กำหนด | วิธีการเดินสาย | ประเภทเสียงเตือน | ข้อความบันทึกล่วงหน้า |
|---|---|---|---|---|
| EHV-M1H □ | 12 - 24V DC | สายไฟ | F / G | - |
| EHV-M1T □ | 12 - 24V DC | เทอร์มินัลบล็อก | F / G | - |
| EHV-M2H □ | 100~240V AC | สายไฟ | F / G | - |
| EHV-M2T □ | 100~240V AC | เทอร์มินัลบล็อก | F / G | - |
| EHV-M1H □ M | 12 - 24V DC | สายไฟ | F / G | ✔ |
| EHV-M1T □ M | 12 - 24V DC | เทอร์มินัลบล็อก | F / G | ✔ |
| EHV-M2H □ M | 100~240V AC | สายไฟ | F / G | ✔ |
| EHV-M2T □ M | 100~240V AC | เทอร์มินัลบล็อก | F / G | ✔ |
| EHV-M3H □ | 12~48V DC | สายไฟ | F / G | - |
| EHV-M3H □ M | 12~48V DC | สายไฟ | F / G | ✔ |
คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
EHV/EHS Web Manual (En) ดาวน์โหลดไฟล์
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
คู่มือการใช้งาน
2D CAD / 3D CAD
2D_CAD_[dxf]ข้อมูลจำเพาะของผลิตภัณฑ์
อื่นๆ
ชิ้นส่วนอะไหล่
EHV
EHV
ชิ้นส่วนอะไหล่
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
V13100076-F1 | 1 | ||||
|
V21100522-F1 | 1 |
With pan head machine screw 4×14 with flat spring washer. |
