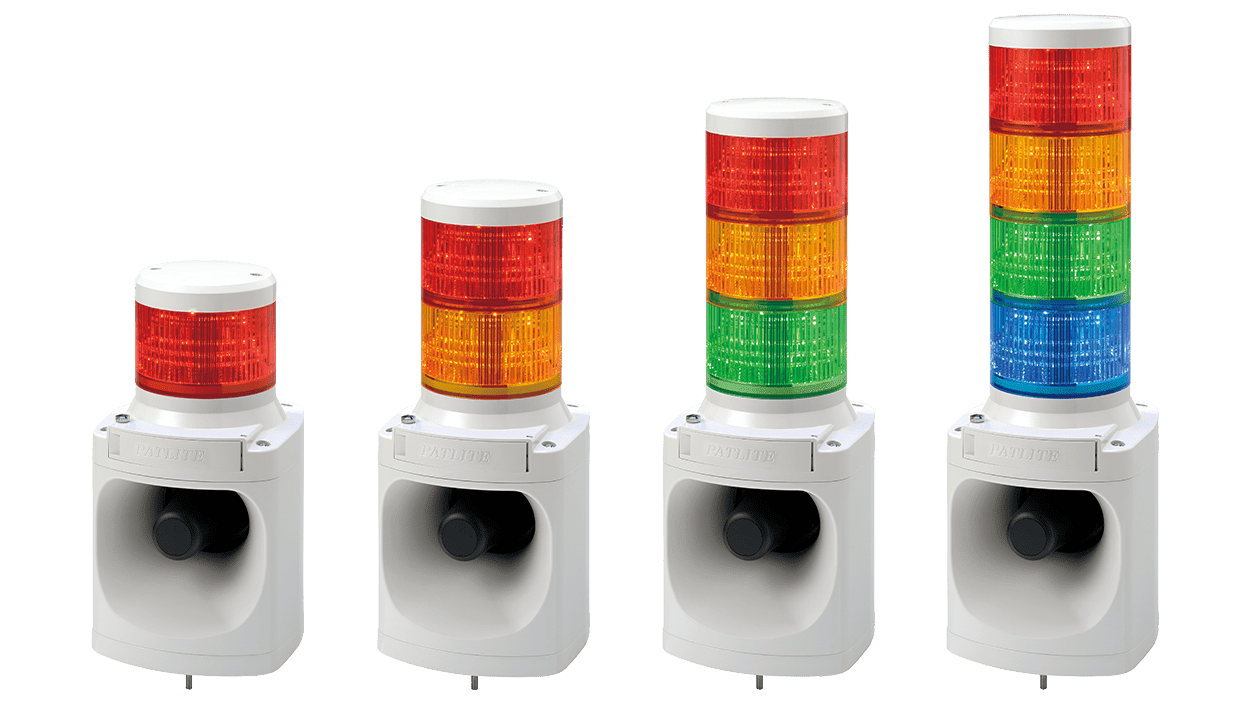

ไฟสัญญาณแบบชั้นพร้อมเสียงแจ้งเตือน MP3 ในตัว
LKEH-FV

ไฟสัญญาณแบบชั้นพร้อมลำโพงเสียงแจ้งเตือนแบบ MP3 ในตัว ให้ความสว่างสูงสำหรับติดตั้งบนอุปกรณ์ขนาดใหญ่หรือในที่สูง เลนส์โพลีคาร์บอเนตมีความทนทานต่อแรงกระแทกและความร้อน ทนต่อฝุ่นและละอองน้ำระดับ IP53 เหมาะสำหรับใช้งานในโรงงานอุตสาหกรรม สามารถเปลี่ยนข้อความเสียงผ่านการ์ด SD และรองรับการควบคุมด้วยคอลเลกเตอร์เปิด NPN พร้อมรองรับมาตรฐาน RoHS และ CE (เฉพาะรุ่น 24V)

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ100
  • เปิดต่อเนื่อง
  • กระพริบ (แฟลช)
  • ผลิตภัณฑ์ไฮบริด
  • เสียง
  • 105dB
  • ในร่ม
  • IP53
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สีขาว
  • ไฟสัญญาณแบบชั้นพร้อมเสียงแจ้งเตือน MP3 ในตัว LKEH-FV

ซีรีส์ LKEH เป็นการรวมกันของลำโพงเสียงขนาดใหญ่และเสาไฟสัญญาณที่มีความสามารถในการส่งเสียงและสัญญาณไฟที่หลากหลาย
การใช้งานรุ่น LKEH-FV จำเป็นต้องใช้ซอฟต์แวร์ Playlist Editor
หากต้องการป้อนข้อมูลเสียงสังเคราะห์ กรุณาติดต่อสำนักงาน PATLITE ใกล้บ้านทางอีเมล
Playlist Editor จะถูกจัดส่งให้เมื่อมีการร้องขอ

  • มองเห็นได้ชัดเจนจากระยะไกลด้วยหลอดไฟ LED ความสว่างสูงและเลนส์ขนาด Ø100 มม.
  • ออกแบบให้ทนแรงสั่นสะเทือนระดับ 2G เหมาะสำหรับสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
  • ควบคุมง่ายด้วยสายสัญญาณรวมเพียงเส้นเดียวสำหรับไฟ LED และเสียง
  • มาตรฐาน: CE, RoHS, IP53 (UL, c-UL อยู่ระหว่างดำเนินการ)
  • รองรับการตั้งค่าเสียงด้วยการ์ด SD (จำหน่ายแยก) สำหรับรุ่น LKEH-FV
    รองรับข้อความเสียงสูงสุด 63 วินาที (64kbps), อินพุตบิต 5 ช่อง หรืออินพุต nary 31 ช่อง
  • ปรับระดับเสียงได้ตั้งแต่ 0–105 dB (ที่ระยะ 1 ม.) ให้เหมาะกับแต่ละสภาพแวดล้อม
  • พื้นผิวเลนส์ LED แบบเรียบ ลดการเกาะของฝุ่นละออง

ข้อมูลจำเพาะ

ขนาด - Ø100 มม.
แรงดันไฟฟ้าใช้งาน - DC 24V
- AC 100V
- AC 220V
รูปแบบเสียง - รุ่น LKEH-FV: บันทึกเสียงรวมสูงสุด 63 วินาที รองรับอินพุตบิต 5 ช่อง หรืออินพุตไบนารี 31 ช่อง
เทคโนโลยีบีบอัดเสียง MPEG Layer-3 ได้รับอนุญาตจาก Fraunhofer IIS และ Thompson Licensing
ระดับเสียง - สูงสุด 105 dB ที่ระยะ 1 เมตร พร้อมฟังก์ชันปรับระดับเสียง
รูปแบบตัวเครื่อง - ประกอบสำเร็จล่วงหน้าตามสีโมดูลที่เลือก เลนส์สามารถเปลี่ยนภายหลังได้
สีตัวเครื่อง - เทาอ่อน
สีเลนส์ - แดง
- เหลือง
- เขียว
- น้ำเงิน
- ขาว
วัสดุเลนส์ - โพลีคาร์บอเนตเรซิน
ระดับการป้องกัน - IP53
อุปกรณ์เสริม - SDV-2GP

รหัสรุ่น

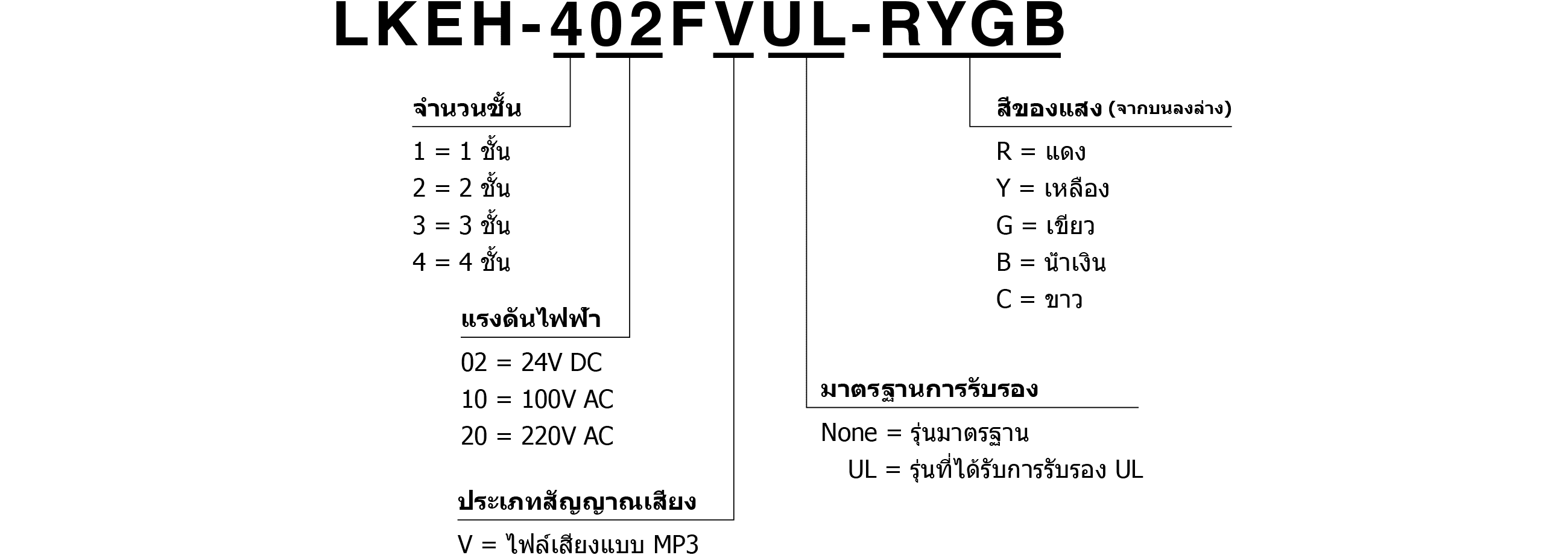

Model Code

รายการผลิตภัณฑ์

รหัสรุ่น จำนวนชั้น แรงดันไฟฟ้า ประเภทเสียง ได้รับการรับรอง UL สีของแสง
LKEH-102FV-R/Y/G/B/C 1 DC 24V - - แดง / เหลือง / เขียว / น้ำเงิน / ขาว
LKEH-110FV-R/Y/G/B/C 1 AC 100V - - แดง / เหลือง / เขียว / น้ำเงิน / ขาว
LKEH-120FV-R/Y/G/B/C 1 AC 220V - - แดง / เหลือง / เขียว / น้ำเงิน / ขาว
LKEH-202FV-RY/RG 2 DC 24V - - แดง, เหลือง / แดง, เขียว
LKEH-210FV-RY/RG 2 AC 100V - - แดง, เหลือง / แดง, เขียว
LKEH-220FV-RY/RG 2 AC 220V - - แดง, เหลือง / แดง, เขียว
LKEH-302FV-RYG 3 DC 24V - - แดง, เหลือง, เขียว
LKEH-310FV-RYG 3 AC 100V - - แดง, เหลือง, เขียว
LKEH-320FV-RYG 3 AC 220V - - แดง, เหลือง, เขียว
LKEH-402FV-RYGB 4 DC 24V - - แดง, เหลือง, เขียว, น้ำเงิน
LKEH-410FV-RYGB 4 AC 100V - - แดง, เหลือง, เขียว, น้ำเงิน
LKEH-420FV-RYGB 4 AC 220V - - แดง, เหลือง, เขียว, น้ำเงิน
LKEH-102FVUL-R/Y/G/B/C 1 DC 24V - แดง / เหลือง / เขียว / น้ำเงิน / ขาว
LKEH-202FVUL-RY/RG 2 DC 24V - แดง, เหลือง / แดง, เขียว
LKEH-302FVUL-RYG 3 DC 24V - แดง, เหลือง, เขียว
LKEH-402FVUL-RYGB 4 DC 24V - แดง, เหลือง, เขียว, น้ำเงิน

เสียงอาจไม่เริ่มพร้อมกันเมื่อใช้งานหลายยูนิตพร้อมกัน

ไม่แนะนำให้ใช้ผลิตภัณฑ์นี้กับยานพาหนะ

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

ข้อมูลจำเพาะของผลิตภัณฑ์

อื่นๆ

LKEH-FV  

LKEH-FV  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Headcover
B32310054-F1 1

																LED Unit: Red
B72100151-1F1 1-4: Depends on number of tiers.

																LED Unit: Amber
B72100151-2F1 1-4: Depends on number of tiers.

																LED Unit: Green
B72100151-3F1 1-4: Depends on number of tiers.

																LED Unit: Blue
B72100151-4F1 1-4: Depends on number of tiers.

																LED Unit: White
B72100151-7F1 1-4: Depends on number of tiers.

																Shaft for LKEH : 1 Tier (2 pieces)
B62910033-1F2 2

Includes flat washers and O-rings [2 pcs each]. M4×87mm.


																Shaft for LKEH : 2 Tier (2 pieces)
B62910033-2F2 2

Includes flat washers and O-rings [2 pcs each]. M4×147mm.


																Shaft for LKEH : 3 Tier (2 pieces)
B62910033-3F2 2

Includes flat washers and O-rings [2 pcs each]. M4×207mm.


																Shaft for LKEH : 4 Tier (2 pieces)
B62910033-4F2 2

Includes flat washers and O-rings [2 pcs each]. M4×267mm.


																Front Cover
C21100087-F1 1
