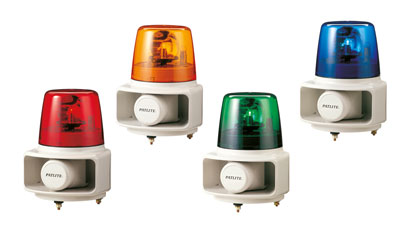

สัญญาณเตือนแบบหมุนพร้อมเสียง MP3 กำลังเสียงสูง
RT-VF

RT-VF เป็นไฟเตือนแบบหมุนพร้อมฮอร์นเสียง MP3 ที่ให้ระดับเสียงสูงสุด 105dB (ที่ระยะ 1 เมตร) พร้อมคุณภาพเสียงชัดเจน ปรับระดับเสียงได้ด้วยปุ่มหมุนภายใน โครงสร้างป้องกันน้ำเหมาะสำหรับใช้งานกลางแจ้ง รองรับอินพุตแบบ NPN Open Collector และมีให้เลือกหลากหลายสี เช่น แดง เหลือง เขียว และน้ำเงิน เหมาะสำหรับการแจ้งเตือนในโรงงานอุตสาหกรรม

  • การควบคุม I/O
  • Φ162
  • ไฟเตือนแบบหมุน
  • กำลังหมุน
  • MP3 Annunciator
  • เสียง
  • 105dB
  • ในร่ม
  • กลางแจ้ง
  • IP23
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สัญญาณเตือนแบบหมุนพร้อมเสียง MP3 กำลังเสียงสูง RT-VF
  • รองรับไฟล์เสียง MP3 ผ่านการ์ด SD ช่วยให้การตั้งค่าข้อความเสียงทำได้ง่าย พร้อมคุณภาพเสียงที่คมชัด โหมดอินพุตแบบบิตสามารถเล่นข้อความได้สูงสุด 4 ข้อความ โดยรวมความยาวไม่เกิน 63 วินาที ส่วนโหมดอินพุตแบบไบนารีสามารถใช้ได้สูงสุด 15 ข้อความ ไฟล์เสียงสามารถจัดการได้ง่ายผ่านซอฟต์แวร์ Playlist Editor2 ของ PATLITE และการ์ด SD
  • มีโหมดการทำงานหลากหลาย: "โหมดทดสอบ" สำหรับตรวจสอบระดับเสียง, "โหมดลดเสียง" เพื่อลดระดับเสียงลง 20 dB เมื่อตรวจจับสัญญาณระหว่างการเล่น รองรับการควบคุมอินพุตเพื่อสลับระหว่างโหมดบิตและไบนารี รวมถึง "โหมดขัดจังหวะ" และ "โหมดเล่นค้าง"
  • รุ่นแรงดันไฟฟ้า 24 V DC ได้รับการรับรองมาตรฐาน UL

สเปคทางเทคนิค

ขนาด Φ162 mm
แรงดันไฟฟ้าที่กำหนด 24 V DC
100 V AC
200 V AC
ลักษณะการเล่นเสียง RT-VF:
ระยะเวลาเล่นสูงสุด: 63 วินาที
อินพุตแบบบิต: 4 ข้อความ
อินพุตแบบไบนารี: 15 ข้อความ
ตัวเลือกเสียง มีข้อความเสียงจากคลังเสียงให้เลือก (ขึ้นอยู่กับรุ่น)
รองรับการกำหนดเสียงตามสั่งจากโรงงาน (บริการเพิ่มเติม)
รูปแบบเสียง MPEG-1 Audio Layer III (MP3), Bitrate: 64 kbps
ระดับเสียง สูงสุด 105 dB ที่ระยะ 1 เมตร ปรับระดับได้
ประเภทอินพุต หน้าสัมผัสแห้ง (เช่น สวิตช์หรือรีเลย์)
ทรานซิสเตอร์แบบโอเพนคอลเลกเตอร์ (NPN สำหรับ 24 V DC)
สีของโคม แดง
เหลือง
เขียว
น้ำเงิน
วัสดุโคม เรซิน AS
ระดับการป้องกัน IP23
การรับรอง UL 464 (รุ่น: RT-24VFUL)

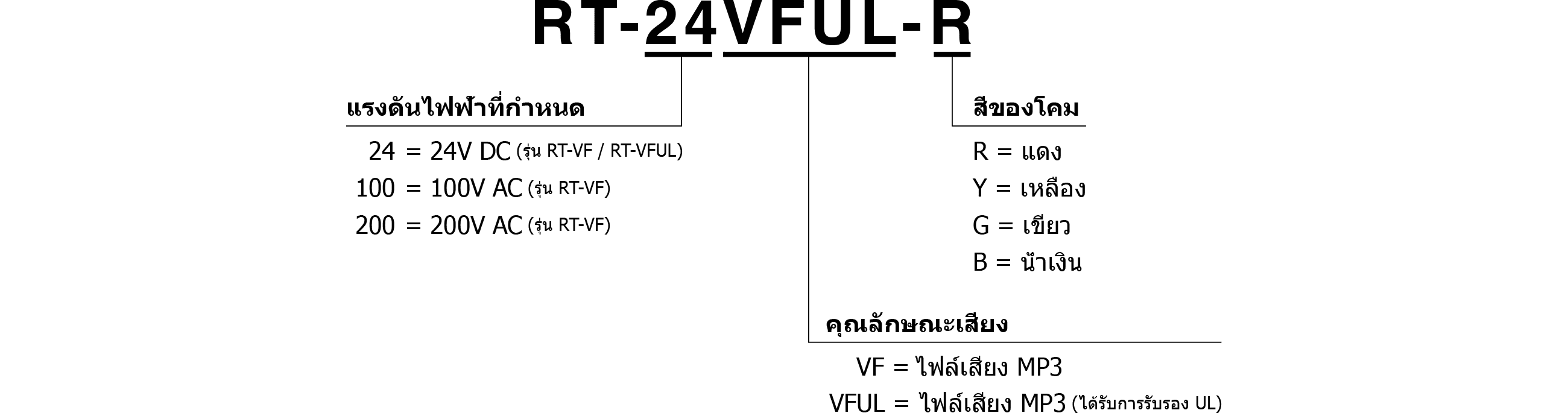

รหัสรุ่น

Model Code

รายการรุ่นสินค้า

รหัสรุ่น แรงดันไฟฟ้าที่กำหนด ผ่านการรับรอง UL สีของโคม
RT-24VF-R/Y/G/B 24 V DC - แดง / เหลือง / เขียว / น้ำเงิน
RT-100VF-R/Y/G/B 100 V AC - แดง / เหลือง / เขียว / น้ำเงิน
RT-200VF-R/Y/G/B 200 V AC - แดง / เหลือง / เขียว / น้ำเงิน
RT-24VFUL-R/Y/G/B 24 V DC แดง / เหลือง / เขียว / น้ำเงิน

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

ข้อมูลจำเพาะของผลิตภัณฑ์

อื่นๆ

RT-24VF  

RT-24VF  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Incandescent Bulb 24V20W 1 box 10 pcs
D02402003-F1 1

Incandescent Bulb shape: G18/BA15S


																Lens: Red
A31110018-1F1 1

																Lens: Amber
A31110018-2F1 1

																Lens: Green
A31110018-3F1 1

																Lens: Blue
A31110018-4F1 1

																Lens Packing
C33410001-F1 1

																Motor Assembly 10AB2K Pulley
M02201022-112F1 1

The motor nameplate is printed as "SMB-10AB2K".
Replacement of the motor requires soldering work.


																Motor Belt
A51120008-F1 1

Outer diameter Ф70mm
Height 3mm


																Reflector
A41110004-F1 1

																Rubber Cushion Kit
A81110008-F5 3
RT-100VF   RT-200VF  

RT-100VF  

RT-200VF  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

																Incandescent Bulb 12V15W 1 box 10 pcs
D01201503-F1 1

Incandescent Bulb shape: G18/BA15S


																Lens: Red
A31110018-1F1 1

																Lens: Amber
A31110018-2F1 1

																Lens: Green
A31110018-3F1 1

																Lens: Blue
A31110018-4F1 1

																Lens Packing
C33410001-F1 1

																Motor Assembly 10AB2K Pulley
M02201022-112F1 1

The motor nameplate is printed as "SMB-10AB2K".
Replacement of the motor requires soldering work.


																Motor Belt
A51120008-F1 1

Outer diameter Ф70mm
Height 3mm


																Reflector
A41110004-F1 1

																Rubber Cushion Kit
A81110008-F5 3
