37.5mm หอส่งสัญญาณแบบติดผนัง
WE

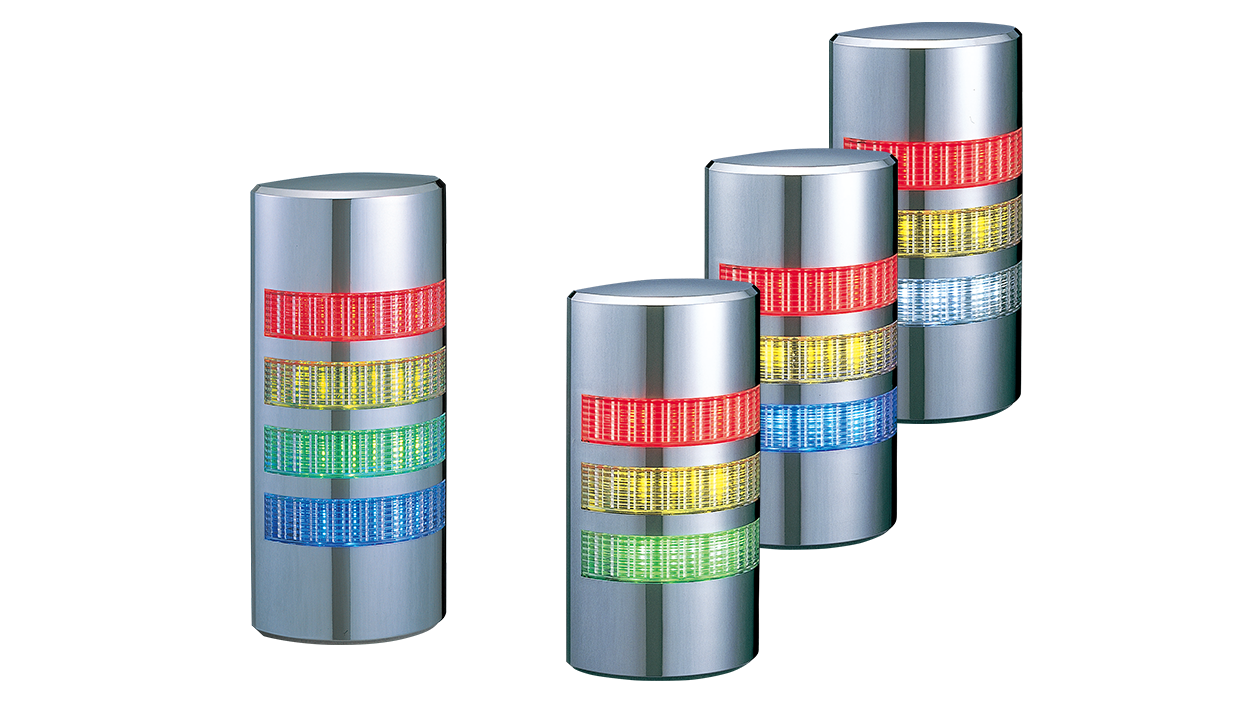

เสาสัญญาณติดผนัง WE ขนาด 37.5 มม. รองรับการติดตั้งแนวตั้งหรือแนวนอน เชื่อมต่อโดยตรงกับ PLC (24V DC) มาพร้อมดีไซน์โครเมียมกะทัดรัด เหมาะสำหรับแผงควบคุมในโรงงานอุตสาหกรรม
- การควบคุม I/O
- เสาสัญญาณเตือน
- W90×D37.5
- เปิดต่อเนื่อง
- กระพริบ (แฟลช)
- เตือน
- 90dB
- ในร่ม
- IP65
- IP54
- แดง
- เหลืองอำพัน
- เขียว
- น้ำเงิน
- สีขาว
**คุณลักษณะผลิตภัณฑ์**
- เลนส์ตัดแนวตั้งที่ชัดเจน: สำหรับการเพิ่มความสว่างในมุมมองที่กว้างขึ้น
- ประเภท FB: สัญญาณเตือนด้วยเสียงในตัวที่ 90dB ที่ 1m
- การติดตั้ง: แนวตั้งและแนวนอน
- สีตัวเครื่อง: ชุบโครเมียม
- เลนส์: โพลีคาร์บอเนตเรซินที่ทนต่อแรงกระแทกและความร้อน เพื่อความทนทานและการส่งผ่านแสงที่ยอดเยี่ยม
- รองรับ NPN/PNP: การเชื่อมต่อโดยตรงกับ PLC (เฉพาะ 24V DC)
- รูปแบบการส่องสว่าง: ต่อเนื่องและกะพริบ (มีเฉพาะสำหรับประเภท FB)
- ป้องกันฝุ่นและน้ำ IP65 (ยกเว้นประเภท FB: IP54)
- สีที่มีให้เลือก: แดง, เหลือง, เขียว, น้ำเงิน, ใส/ขาว
ข้อมูลจำเพาะ
| ขนาด | ลึก 37.5mm |
| แรงดันไฟฟ้าที่กำหนด | 24V AC/DC |
| ฟังก์ชัน | ・ต่อเนื่องเท่านั้น ・ต่อเนื่องและกะพริบ (มีเฉพาะสำหรับประเภท FB), สัญญาณเตือน |
| การติดตั้ง | ติดผนัง |
| สีตัวเครื่อง | ชุบโครเมียม |
| สไตล์ตัวเครื่อง | ประกอบล่วงหน้า, เดินสายล่วงหน้า |
| จำนวนชั้นที่ซ้อนกันได้ | มีให้เลือกตั้งแต่รุ่น 3 ถึง 5 ชั้น |
| สีโมดูล | แดง เหลือง เขียว น้ำเงิน ใส |
| สไตล์เสียง | สัญญาณเตือน 1: เลือกได้, โทนเดียว, สัญญาณเตือนเป็นช่วง (บี๊ปเร็ว); 90dB (ที่ 1m) สัญญาณเตือน 2: เลือกได้, โทนเดียว, สัญญาณเตือนเป็นช่วง (บี๊ปช้า); 90dB (ที่ 1m) |
| มาตรฐานการรับรอง | CE Marking ส่วนประกอบที่ได้รับการรับรอง UL (สหรัฐอเมริกา) RoHS |
| ระดับการป้องกัน | IP65 IP54 (ประเภท FB) |
การกำหนดค่าหมายเลขรุ่น
รหัสรุ่นผลิตภัณฑ์
รายการสินค้า
| หมายเลขรุ่น | ฝาครอบ | จำนวนชั้น | แรงดันไฟฟ้าที่กำหนด | ฟังก์ชัน | เสียงบัซเซอร์ | สีของแสง |
|---|---|---|---|---|---|---|
| WE-302-RYG | ชุบโครเมียม | 3 | 24 V AC / DC | สว่างคงที่ | – | แดง, เหลือง, เขียว |
| WE-302-RYB | ชุบโครเมียม | 3 | 24 V AC / DC | สว่างคงที่ | – | แดง, เหลือง, น้ำเงิน |
| WE-302-RYC | ชุบโครเมียม | 3 | 24 V AC / DC | สว่างคงที่ | – | แดง, เหลือง, ขาว |
| WE-302FB-RYG | ชุบโครเมียม | 3 | 24 V AC / DC | สว่างคงที่และกระพริบ | ✔︎ | แดง, เหลือง, เขียว |
| WE-302FB-RYB | ชุบโครเมียม | 3 | 24 V AC / DC | สว่างคงที่และกระพริบ | ✔︎ | แดง, เหลือง, น้ำเงิน |
| WE-302FB-RYC | ชุบโครเมียม | 3 | 24 V AC / DC | สว่างคงที่และกระพริบ | ✔︎ | แดง, เหลือง, ขาว |
| WE-402-RYGB | ชุบโครเมียม | 4 | 24 V AC / DC | สว่างคงที่ | – | แดง, เหลือง, เขียว, น้ำเงิน |
| WE-402-RYGC | ชุบโครเมียม | 4 | 24 V AC / DC | สว่างคงที่ | – | แดง, เหลือง, เขียว, ขาว |
| WE-402FB-RYGB | ชุบโครเมียม | 4 | 24 V AC / DC | สว่างคงที่และกระพริบ | ✔︎ | แดง, เหลือง, เขียว, น้ำเงิน |
| WE-402FB-RYGC | ชุบโครเมียม | 4 | 24 V AC / DC | สว่างคงที่และกระพริบ | ✔︎ | แดง, เหลือง, เขียว, ขาว |
| WE-502-RYGBC | ชุบโครเมียม | 5 | 24 V AC / DC | สว่างคงที่ | – | แดง, เหลือง, เขียว, น้ำเงิน, ขาว |
| WE-502FB-RYGBC | ชุบโครเมียม | 5 | 24 V AC / DC | สว่างคงที่และกระพริบ | ✔︎ | แดง, เหลือง, เขียว, น้ำเงิน, ขาว |
คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
Installation Manual (En) ดาวน์โหลดไฟล์
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
คู่มือการใช้งาน
2D CAD / 3D CAD
2D CAD [dxf]
3D CAD [IGS] (zip)ข้อมูลจำเพาะของผลิตภัณฑ์
ชิ้นส่วนอะไหล่
WE-302(FB)
WE-302(FB)
ชิ้นส่วนอะไหล่
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-2F1 | 1 | ||||
|
|
B32310021-2F2 | 1 |
WE-402(FB)
WE-402(FB)
ชิ้นส่วนอะไหล่
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-3F1 | 1 | ||||
|
|
B32310021-3F2 | 1 |
WE-502(FB)
WE-502(FB)
ชิ้นส่วนอะไหล่
| Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
|---|---|---|---|---|---|---|
|
B32310021-1F1 | 1 | ||||
|
|
B32310021-1F2 | 1 |
