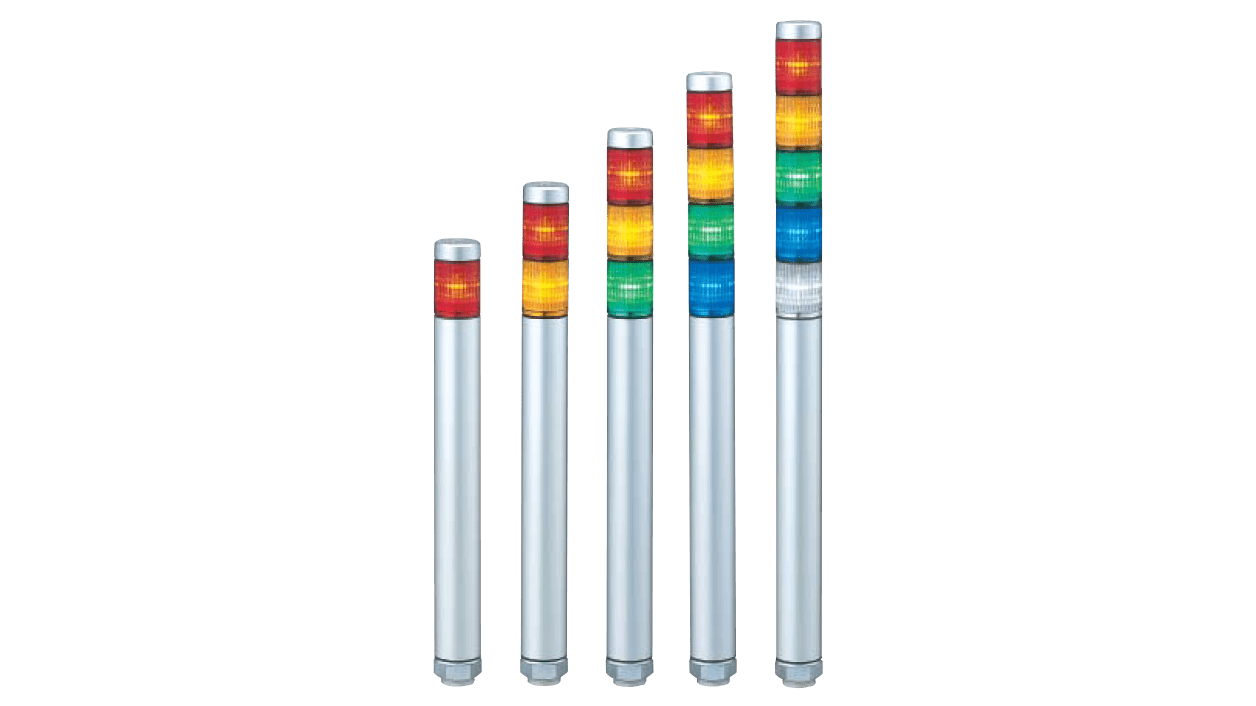

Φ30mm ไฟสัญญาณ LED
MP

เพิ่มความชัดเจนในการมองเห็น ติดตั้งง่ายด้วยสัญญาณไฟ LED ขนาดกะทัดรัด เส้นผ่านศูนย์กลาง 30 มม. เหมาะสำหรับอุปกรณ์ภายในอาคาร เปลี่ยนสีได้รวดเร็วโดยไม่ต้องเดินสายใหม่

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ30
  • เปิดต่อเนื่อง
  • ในร่ม
  • IP65
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สีขาว
  • Φ30mm ไฟสัญญาณ LED MP
  • PATLITE’s Exclusive Hybrid Prism Cut Lens มองเห็นได้ชัดเจนจากทุกทิศทาง
  • หลอด LED ร่วมกับระบบการกระจายแสงแบบ Double Insulation ให้ความสว่างสูงและประหยัดพลังงาน
  • สามารถติดตั้งได้แบบ Direct mount
  • Interchangeable LED Modules สามารถเปลี่ยนโมดูลสีได้ง่าย โดยไม่ต้องทำการเดินสายใหม่
  • บอดี้ผลิตจาก ABS resin ทนต่อความร้อนและแรงกระแทกได้ดี
  • เลนส์ผลิตจาก AS resin ทนทานต่อทุกสภาวะใช้งาน
  • มีสีให้เลือกทั้งแดง, เหลือง, เขียว, น้ำเงินและสีขาว

ข้อกำหนด

ขนาด Φ30mm
แรงดันไฟฟ้าที่กำหนด 24V AC/DC
ฟังก์ชั่น ทำงานต่อเนื่องเท่านั้น
การปิดวงจรที่ไม่มีไฟฟ้า เช่น สวิตช์หรือรีเลย์
ทรานซิสเตอร์แบบคอลเลกเตอร์เปิด (NPN หรือ PNP) สำหรับ 24V DC
ควบคุมแรงดันไฟฟ้าโดยตรง
การติดตั้ง ติดตั้งโดยตรงเท่านั้น: รวมถึงน็อตติดตั้ง M22 และปะเก็นปิดผนึก
สีของตัวเครื่อง สีเงิน
สไตล์ตัวเครื่อง ประกอบเสร็จล่วงหน้า เดินสายล่วงหน้า
โมดูลที่สามารถเปลี่ยนและซ้อนได้หลังการซื้อ
จำนวนชั้นที่ซ้อนได้ ซ้อนได้สูงสุด 5 โมดูล
สีของโมดูล สีแดง
เหลือง
สีเขียว
สีน้ำเงิน
ใส/สีขาว
มาตรฐานความสอดคล้อง CE
ส่วนประกอบที่รับรองโดย UL (สหรัฐอเมริกา)
ส่วนประกอบที่รับรองโดย c-UL (แคนาดา)
RoHS
ระดับการป้องกัน IP65

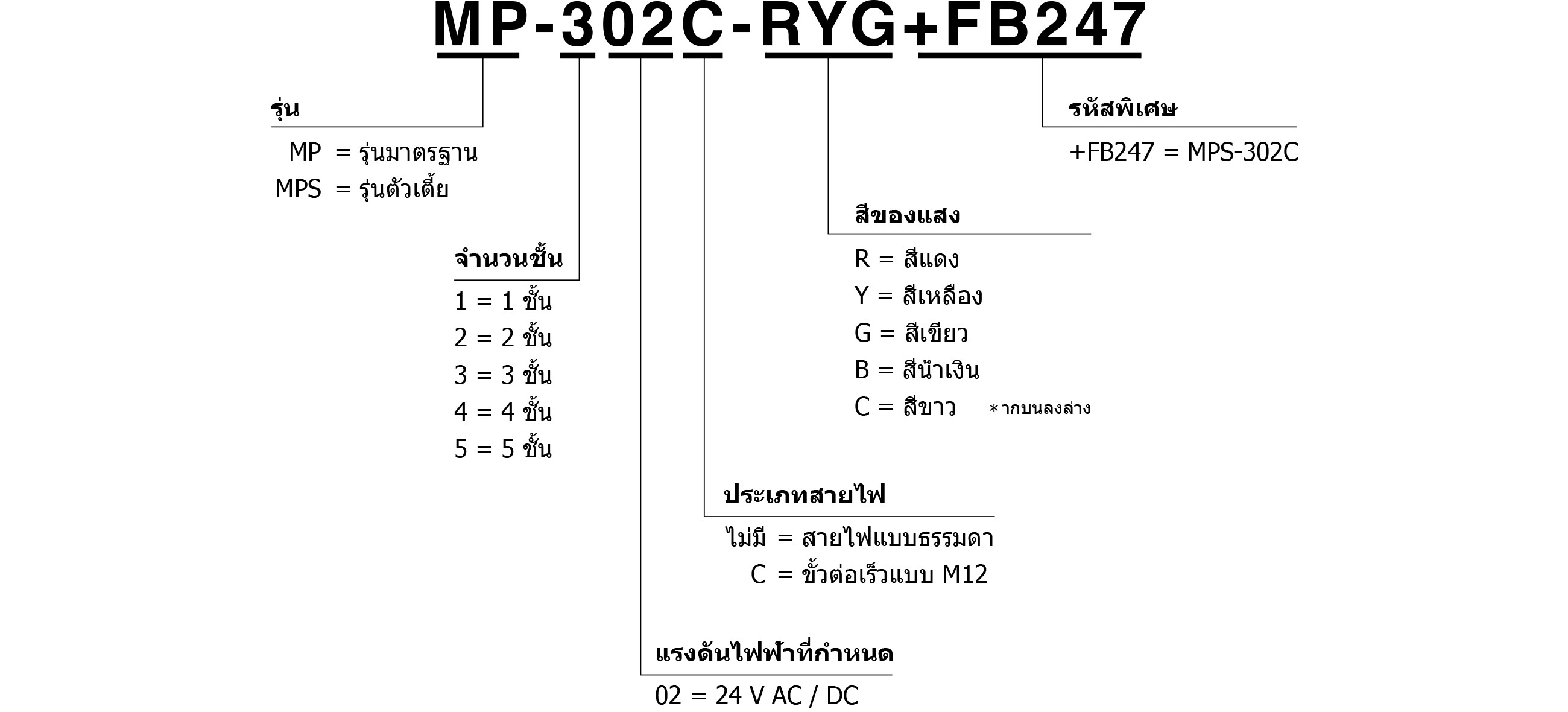

รหัสรุ่น (Model Code)

ไลน์ผลิตภัณฑ์ (Product Lineup)

รุ่น จำนวนชั้น แรงดันไฟฟ้าที่กำหนด สีของยูนิต LED
MP-102-R 1 24 V AC/DC สีแดง
MP-102-Y 1 24 V AC/DC สีเหลือง
MP-102-G 1 24 V AC/DC สีเขียว
MP-102-B 1 24 V AC/DC สีน้ำเงิน
MP-102-C 1 24 V AC/DC สีขาว
MP-202-RY 2 24 V AC/DC สีแดง / สีเหลือง
MP-202-RG 2 24 V AC/DC สีแดง / สีเขียว
MP-302-RYG 3 24 V AC/DC สีแดง / สีเหลือง / สีเขียว
MP-402-RYGB 4 24 V AC/DC สีแดง / สีเหลือง / สีเขียว / สีน้ำเงิน
MP-502-RYGBC 5 24 V AC/DC สีแดง / สีเหลือง / สีเขียว / สีน้ำเงิน / สีขาว
MP-102C-R 1 24 V DC สีแดง
MP-102C-Y 1 24 V DC สีเหลือง
MP-102C-G 1 24 V DC สีเขียว
MP-202C-RG 2 24 V DC สีแดง / สีเขียว
MP-202C-YG 2 24 V DC สีเหลือง / สีเขียว
MP-202C-GR 2 24 V DC สีเขียว / สีแดง
MP-302C-RYG 3 24 V DC สีแดง / สีเหลือง / สีเขียว
MP-302C-YGR 3 24 V DC สีเหลือง / สีเขียว / สีแดง

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

MP  

MP  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Headcover
B32310025-F1 1
LED Unit Assembly: Red
B72100182-1F1 1-5: Depends on the number of tiers.
LED Unit Assembly: Amber
B72100182-2F1 1-5: Depends on the number of tiers.
LED Unit Assembly: Green
B72100182-3F1 1-5: Depends on the number of tiers
LED Unit Assembly: Blue
B72100182-4F1 1-5: Depends on the number of tiers.
LED Unit Assembly: White
B72100182-7F1 1-5: Depends on the number of tiers.

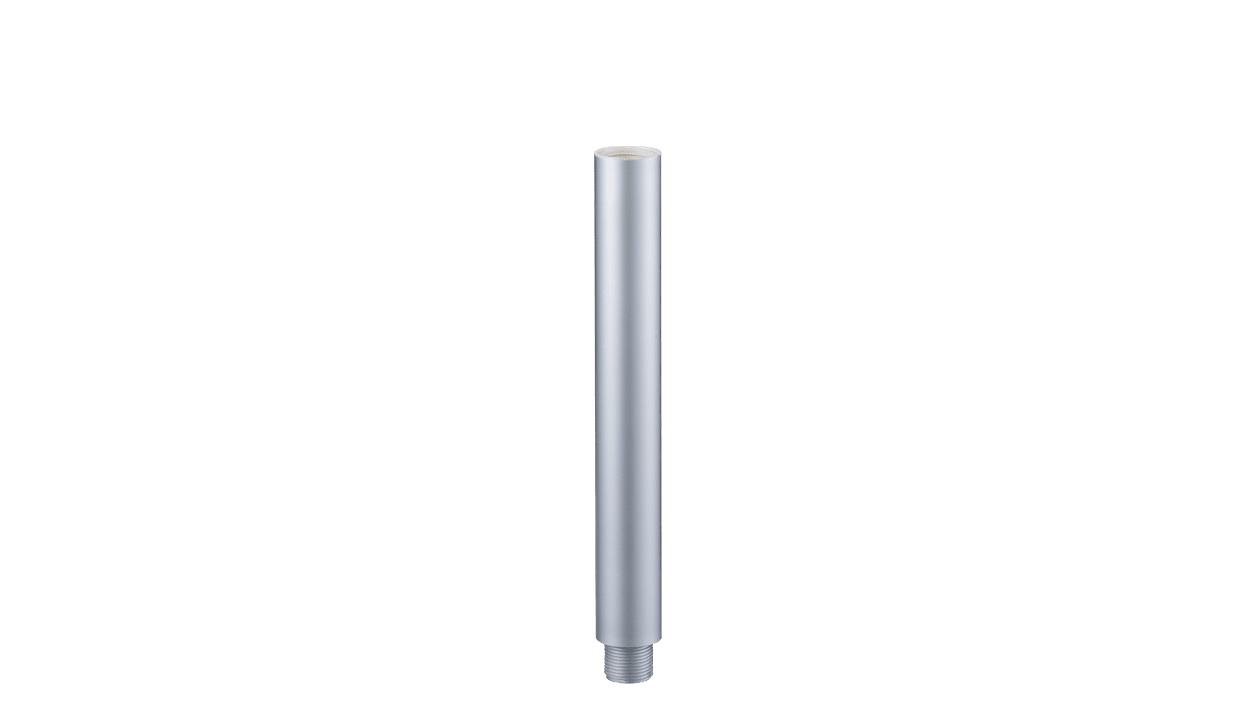

Center Shaft: 1 Tier
S33552120-0355F1 1

Includes flat washer with O-ring
M3x55mm
Center Shaft: 2 Tier
S33552120-0390F1 1

Includes flat washer with O-ring
M3x90mm
Center Shaft: 3 Tier
S33552120-03125F1 1

Includes flat washer with O-ring
M3x125mm
Center Shaft: 4 Tier
S33552120-03160F1 1

Includes flat washer with O-ring
M3x160mm
Center Shaft: 5 Tier
S33552120-03195F1 1

Includes flat washer with O-ring
M3x195mm
