Φ25mm ไฟสัญญาณ LED
MES-A

MES series ไฟสัญญาณเตือนแบบชั้น เลนส์แบบใส บอดี้แบบอลูมิเนียมกันสนิม ให้ความสว่างด้วยหลอด LED คุณภาพสูง ประหยัดพลังงานและค่าบำรุงรักษา เหมาะสำหรับติดตั้งแบบ Direct Mount

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ25
  • เปิดต่อเนื่อง
  • ในร่ม
  • IP42
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • สีขาว

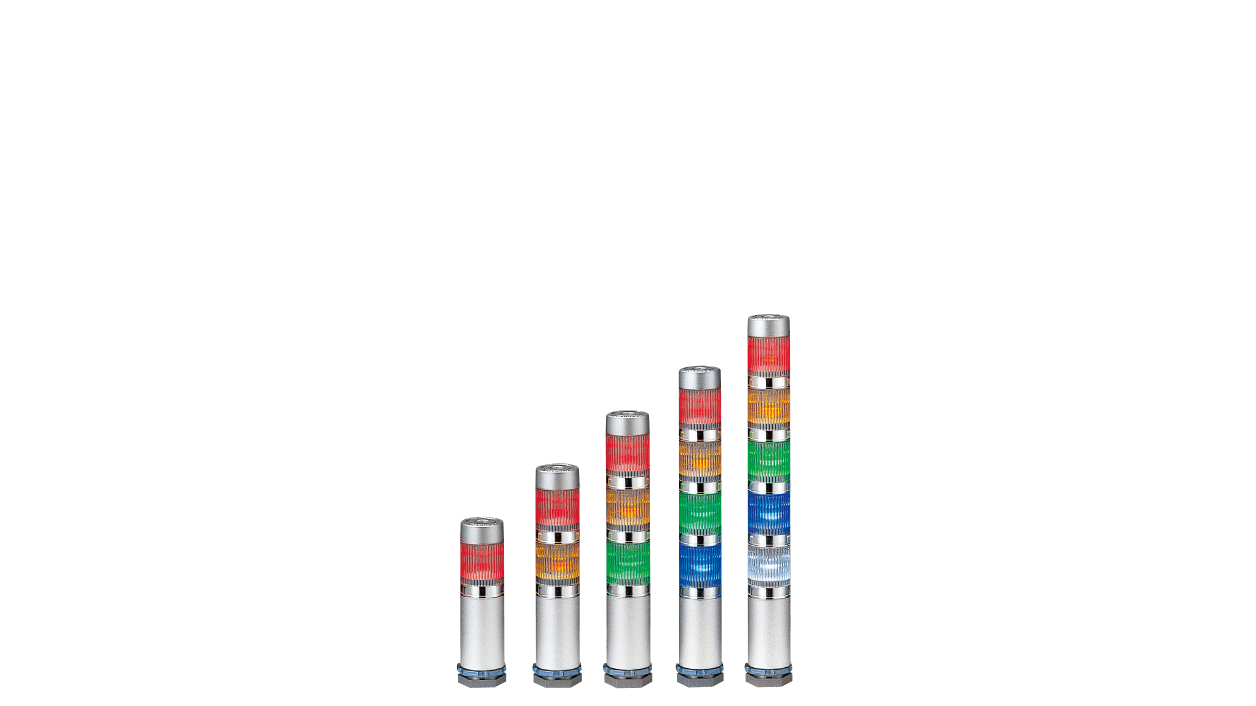

  • Φ25mm ไฟสัญญาณ LED MES-A
  • PATLITE’s Exclusive Hybrid Prism Cut Lens มองเห็นได้ชัดเจนจากทุกทิศทาง
  • หลอด LED ให้ความสว่างสูงและประหยัดพลังงาน
  • สามารถติดตั้งได้แบบ Direct mount
  • Interchangeable LED Modules สามารถเปลี่ยนโมดูลสีได้ง่าย โดยไม่ต้องทำการเดินสายใหม่
  • บอดี้ผลิตจากอลูมิเนียมกันสนิม ทนต่อแรงกระแทกได้ดี
  • เลนส์ผลิตจาก Polycarbonate resin ทนต่อความร้อนและแรงกระแทกได้ดี
  • มีสีให้เลือกทั้งแดง, เหลือง, เขียว, น้ำเงินและสีขาว
  • รุ่น MES-A บอดี้มีขนาดความยาว 40 mm

ข้อมูลจำเพาะ

ขนาด Φ25mm
แรงดันไฟฟ้าที่กำหนด 24V DC
สีของตัวเครื่อง สีเงิน
สไตล์ของตัวเครื่อง ประกอบสำเร็จ, สายไฟพร้อมใช้งาน
โมดูลที่สามารถเปลี่ยนได้และซ้อนกันได้หลังการซื้อ
ชั้นที่ซ้อนกันได้ สูงสุด 5 หน่วย LED
สีของโมดูล แดง
เหลือง
เขียว
น้ำเงิน
ใส
มาตรฐานการปฏิบัติตาม เครื่องหมาย CE
ส่วนประกอบที่ได้รับการยอมรับจาก UL (สหรัฐอเมริกา)
ส่วนประกอบที่ได้รับการยอมรับจาก c-UL (แคนาดา)
RoHS
ระดับการป้องกัน IP42
IP65 (ชนิด PNP)
