ไฟสัญญาณแบบหมุน Φ100 mm
SKH-EA

ไฟเตือนแบบหมุน ขนาด Φ100 mm ทนทานสูง โดมอะคริลิก โปร่งแสง มาตรฐาน CE รุ่น DC รองรับการติดตั้งในโรงงานและพื้นที่อุตสาหกรรมทั่วไป

  • อินพุตแรงดันไฟฟ้า
  • Φ100
  • ไฟเตือนแบบหมุน
  • กำลังหมุน
  • ในร่ม
  • กลางแจ้ง
  • IP23
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • ไฟสัญญาณแบบหมุน Φ100 mm SKH-EA

· กระจกสะท้อนแสงแบบหมุน: เพิ่มความสามารถในการมองเห็นจากระยะไกล
· อายุการใช้งานของหลอดไฟยาวนาน: ใช้หลอดไฟแบบทนการสั่นสะเทือนจากรถยนต์
· การติดตั้ง: ภายในอาคาร — แนวตั้ง, กลับหัว, แนวนอน / ภายนอกอาคาร — แนวตั้งเท่านั้น
· โดม: ทำจากเรซินอะคริลิคที่ทนต่อสภาพอากาศและแสงได้ดีเยี่ยม
· มาตรฐาน CE: เฉพาะรุ่น 12V DC, 24V DC เท่านั้น
· สีที่มีให้เลือก: แดง, เหลือง, เขียว, น้ำเงิน

ข้อมูลจำเพาะ

ขนาด - เส้นผ่านศูนย์กลาง 100 มม.
แรงดันไฟฟ้าที่กำหนด - 12V DC
- 24V DC
- 100V AC
- 120V AC
- 200V AC
ฟังก์ชัน - หมุน
การติดตั้ง - ติดตั้งโดยตรง
รูปแบบตัวเครื่อง - ทรงกลม
สีตัวเครื่อง - ตัวเครื่อง: แดง
- ตัวเครื่อง: เหลือง
- ตัวเครื่อง: เทาอ่อน
สีโคม - แดง
- เหลือง
- เขียว
- น้ำเงิน
วัสดุโคม - เรซินอะคริลิค
มาตรฐานที่รองรับ - CE (เฉพาะ 12V และ 24V)
ระดับการป้องกัน - IP-23
อุปกรณ์เสริม - SZ-30L
- SZ-30T
- SZ-007

รหัสรุ่น

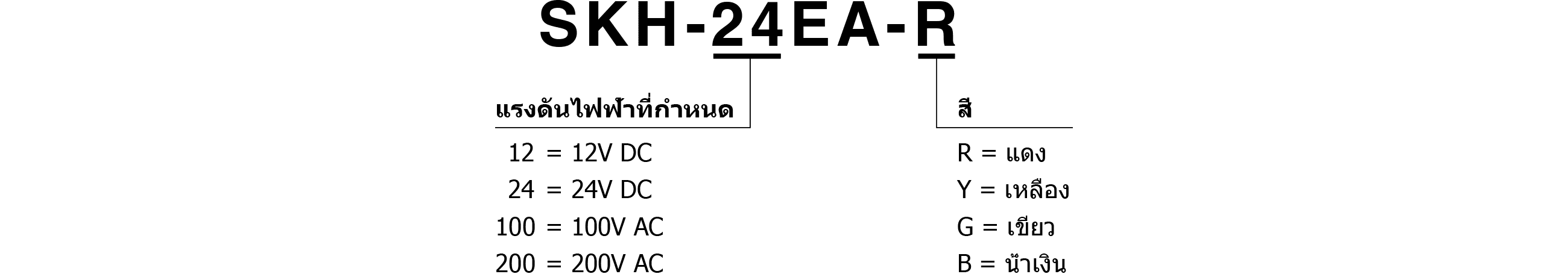

Model Code

รายการสินค้า

หมายเลขรุ่น แรงดันไฟฟ้าที่กำหนด หลอดไฟ สี
SKH-12EA-R/Y/G/B 12V DC 12V 10W แดง / เหลือง / เขียว / น้ำเงิน
SKH-24EA-R/Y/G/B 24V DC 24V 10W
SKH-100EA-R/Y/G/B 100V AC 12V 5W
SKH-200EA-R/Y/G/B 200V AC 12V 5W

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

SKH-12EA  

SKH-12EA  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Incandescent Bulb 12V10W 1 box 10 pcs
D01201003A-F1 1

Bulb shape：G18/BA15S

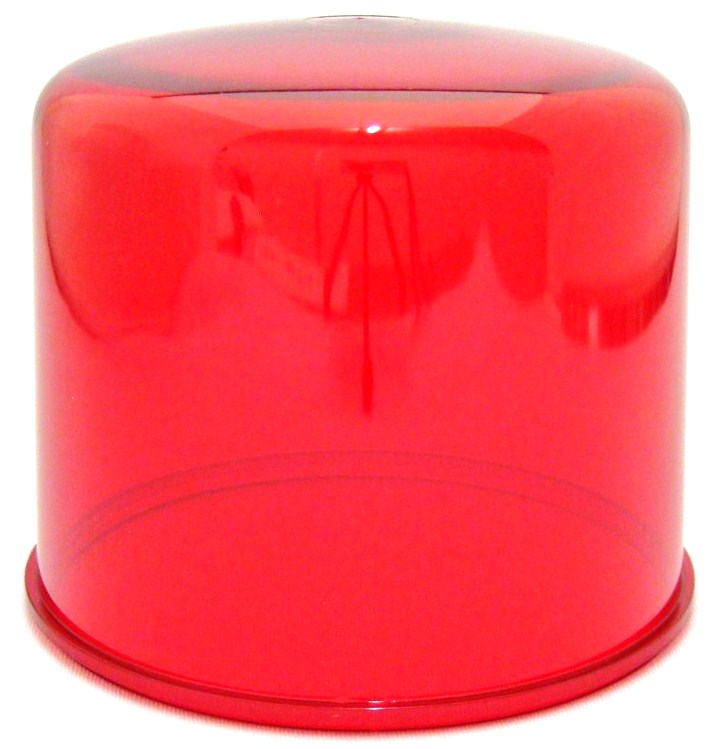

Lens: Red
A31110001-1F1 1
Lens: Amber
A31110001-2F1 1

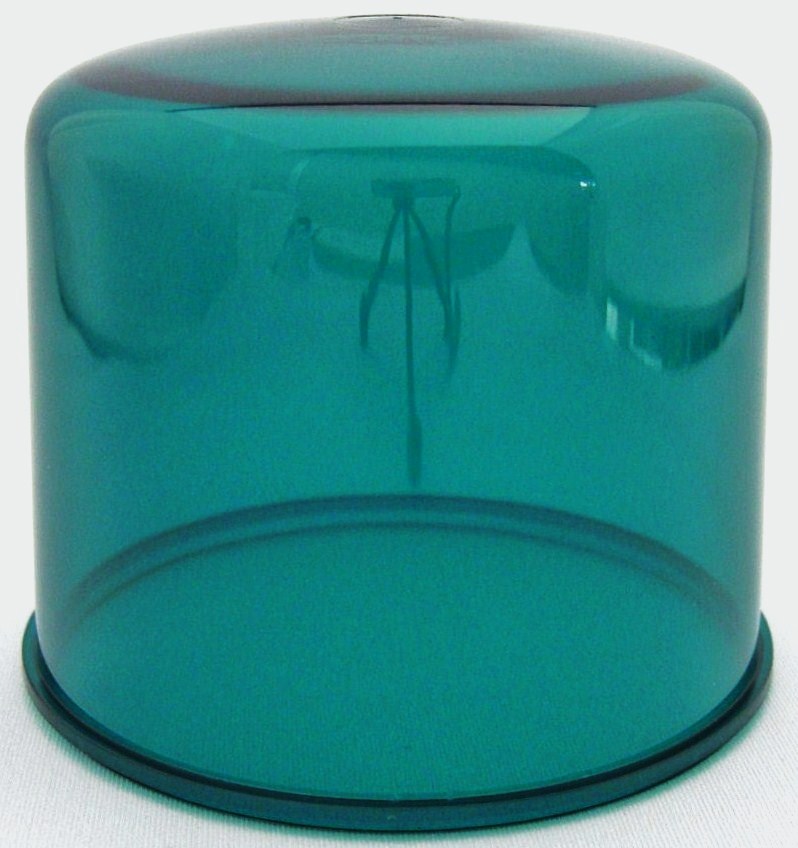

Lens: Green
A31110001-3F1 1
Lens: Blue
A31110001-4F1 1
Lens Packing
A33410012-F1 1
Motor Assembly A55200021 Pulley
A55200021-F2 1
Motor Belt
A51120010-F1 1
Reflector
A41110004-F1 1
Flange
A21410005-F1 1
SKH-24EA  

SKH-24EA  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Incandescent Bulb 24V10W 1 box 10 pcs
D02401003A-F1 1

Bulb shape：G18/BA15S
Lens: Red
A31110001-1F1 1
Lens: Amber
A31110001-2F1 1
Lens: Green
A31110001-3F1 1
Lens: Blue
A31110001-4F1 1
Lens Packing
A33410012-F1 1
Motor Assembly A55200021 Pulley
A55200021-F2 1
Motor Belt
A51120010-F1 1
Reflector
A41110004-F1 1
Flange
A21410005-F1 1
SKH-100EA   SKH-200EA  

SKH-100EA  

SKH-200EA  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Incandescent Bulb 12V5W 1 box 10 pcs
D01200503A-F1 1

Bulb shape：G18/BA15S
Lens: Red
A31110001-1F1 1
Lens: Amber
A31110001-2F1 1
Lens: Green
A31110001-3F1 1
Lens: Blue
A31110001-4F1 1
Lens Packing
A33410012-F1 1
Motor Assembly A55200021 Pulley
A55200021-F2 1
Motor Belt
A51120010-F1 1
Reflector
A41110004-F1 1
Flange
A21410005-F1 1
