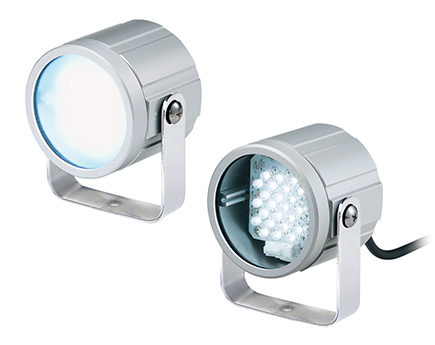

โคมไฟทำงาน LED – รุ่นทนต่อน้ำมัน สำหรับอุตสาหกรรม
CLE
โคมไฟทำงาน LED ซีรีส์ CLE ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการความทนทานต่อฝุ่น น้ำ และน้ำมัน ด้วยระดับการป้องกัน IP65F และหลอด LED ความสว่างสูง เหมาะสำหรับใช้กับเครื่องจักรกลและพื้นที่แปรรูปอาหาร
- อินพุตแรงดันไฟฟ้า
- Φ82
- เปิดต่อเนื่อง
- ไฟ LED
- ในร่ม
- กลางแจ้ง
- IP65
- สีขาว
**คุณลักษณะผลิตภัณฑ์**
คุณสมบัติของผลิตภัณฑ์
- ติดตั้งด้วยหลอด LED ความสว่างสูง อายุการใช้งานยาวนาน
- ระดับการป้องกัน IP65F ทนต่อน้ำและน้ำมัน
- มีตัวเลือกการกระจายแสงแบบมุมแคบและมุมกว้าง
- รองรับการติดตั้งได้หลากหลายรูปแบบ
ข้อมูลจำเพาะ
รุ่น | CLE-24 | CLE-24N |
---|---|---|
วัสดุเลนส์ | กระจกนิรภัยเสริมแรง (เลนส์ฝ้า) |
กระจกนิรภัยเสริมแรง (เลนส์ใส) |
ขนาด | โปรดดูจากเอกสารข้อมูลผลิตภัณฑ์ | |
แรงดันไฟฟ้าที่กำหนด | 24V DC (ไม่ระบุขั้ว) | |
การติดตั้ง | ติดตั้งภายในหรือภายนอกอาคารได้ทุกทิศทาง ติดตั้งด้วยขายึด |
|
โครงสร้างตัวเครื่อง | ประกอบสำเร็จพร้อมสายไฟ อะลูมิเนียมชุบผิว แข็งแรง ทนต่อสนิม การกัดกร่อน และน้ำมัน |
|
สีของตัวเครื่อง | สีเงิน | |
แหล่งกำเนิดแสง | LED สีขาว ความสว่างสูง 24 ดวง อายุการใช้งาน 40,000 ชั่วโมง (ความสว่างลดลงถึง 70%) |
|
มาตรฐานที่สอดคล้อง | สัญลักษณ์ CE | |
ระดับการป้องกัน | IP65F (F = ป้องกันน้ำมัน) | |
ช่วงอุณหภูมิขณะใช้งาน | -25℃ ~ +60℃ |

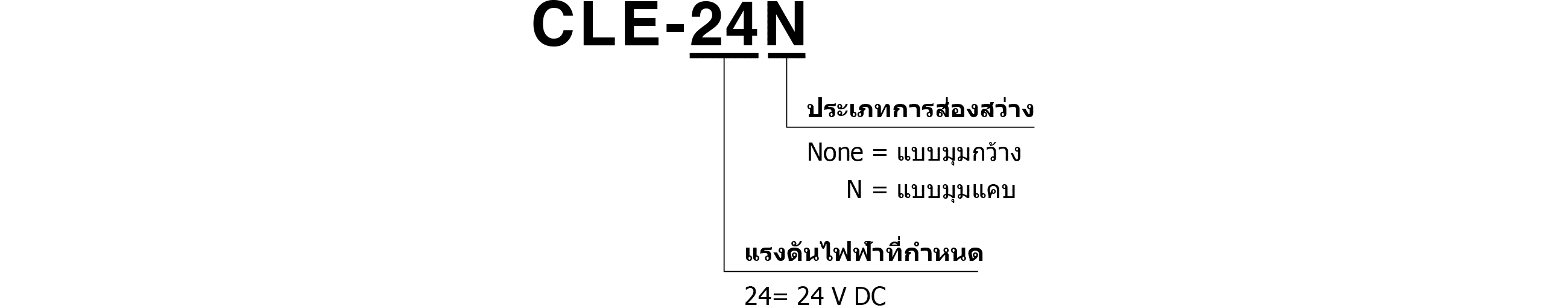

การกำหนดค่าหมายเลขรุ่น
รหัสรุ่น

รายการผลิตภัณฑ์
หมายเลขรุ่น | เลนส์ | แรงดันไฟฟ้าที่กำหนด | ลักษณะการส่องสว่าง |
---|---|---|---|
CLE-24 | กึ่งโปร่งแสง | 24 V DC | มุมกว้าง |
CLE-24N | ใส (ชนิดมุมแคบ) | 24 V DC | มุมแคบ |
