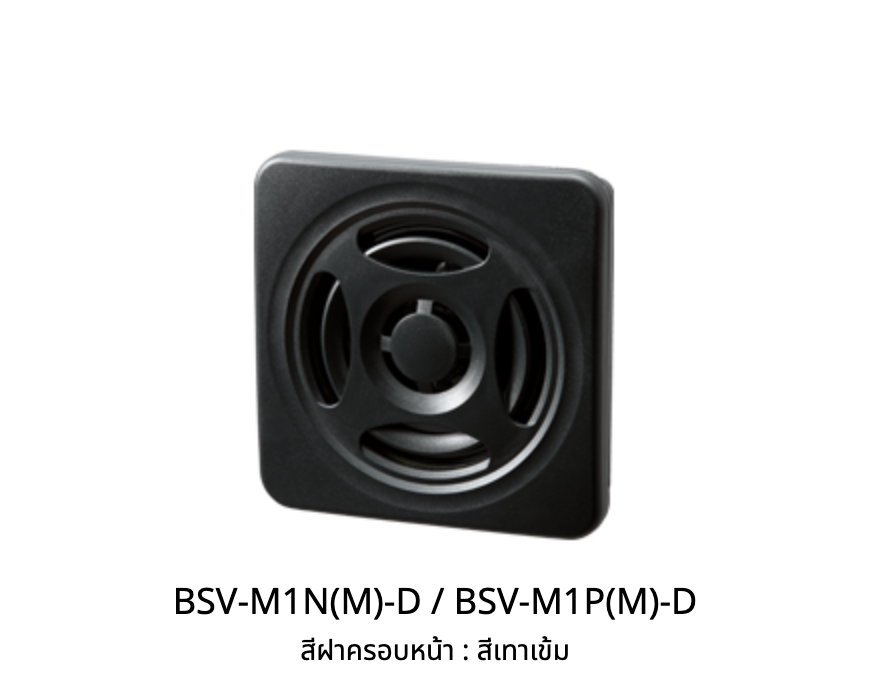

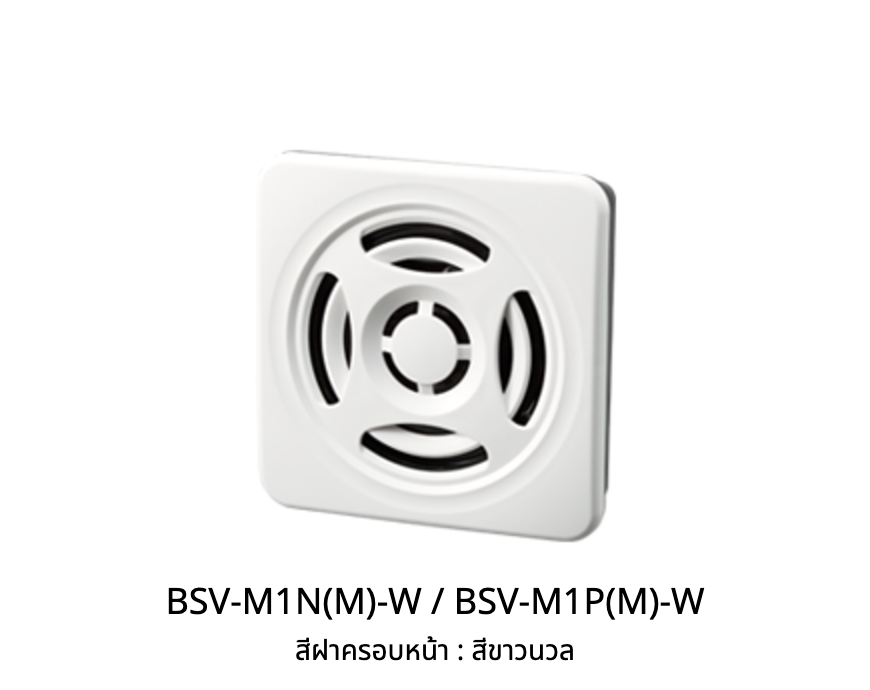

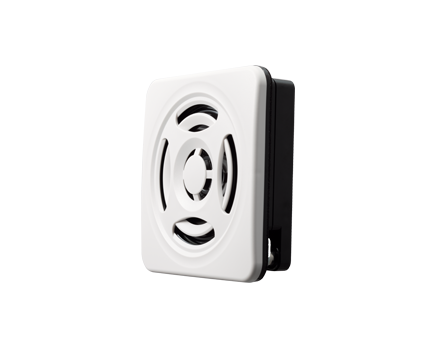

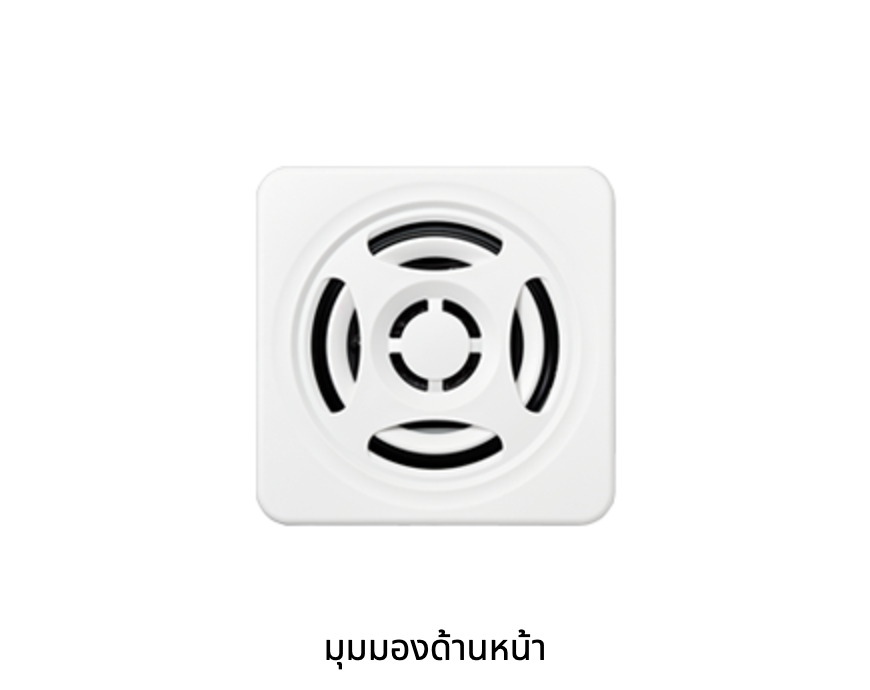

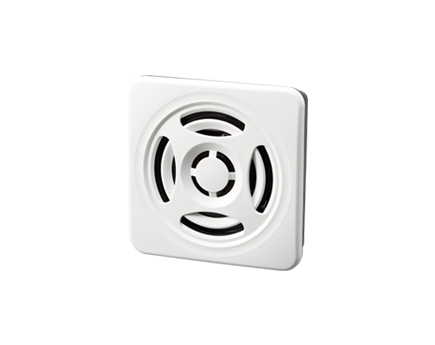

ลำโพงกระจายเสียงแบบบางขนาด 75 มม

BSV

ลำโพงกระจายเสียงแบบบางขนาด 75 มม รองรับแบบยึดแผงและแบบติดตั้งบนพื้นผิว
หนา 19.9 มม. เสียงดังสูงสุด 103 dB ใช้ USB Type-C และ PATLITE Audio Builder เพื่อตั้งค่าข้อความเสียง เสียงเตือน และเสียงดนตรีได้อิสระสูงสุด 15 แทร็ก

การควบคุม I/O
USB (ไฟบัส)
□75
MP3 Annunciator
เตือน
ทำนอง
เสียง
99dB (แบบยึดแผง)
103dB (แบบติดตั้งบนพื้นผิว)
กลางแจ้ง (แบบยึดแผง)
ในร่ม
IP54 (แบบยึดแผง)
IP20 (แบบติดตั้งบนพื้นผิว)

รายละเอียดสินค้า การกำหนดค่าหมายเลขรุ่น ดาวน์โหลดโบรชัวร์ คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก ดาวน์โหลดไฟล์ ชิ้นส่วนอะไหล่

คุณสมบัติหลัก

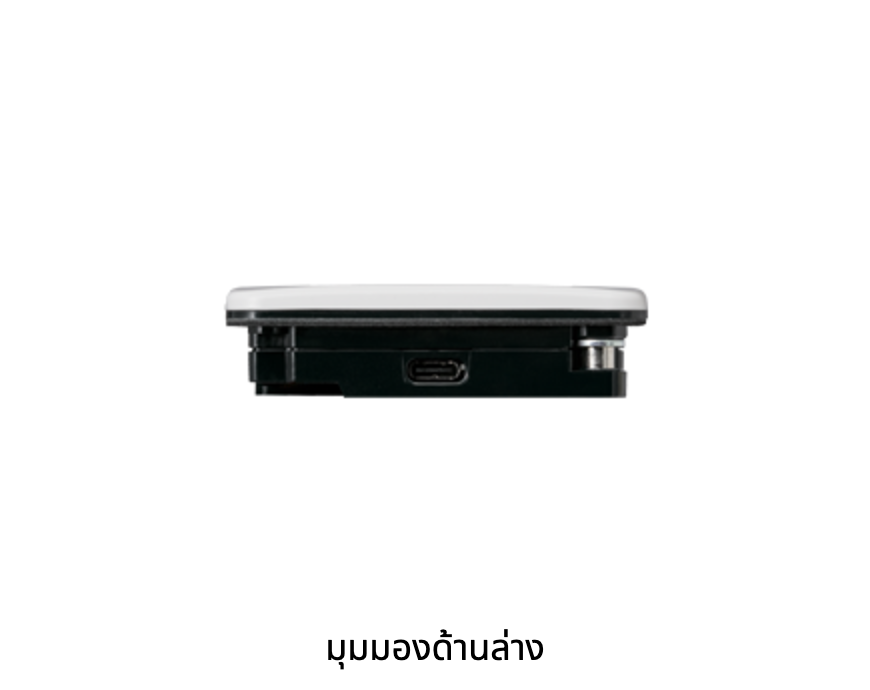

ดีไซน์บางเฉียบด้วยความหนาเพียง 19.9 มม. ช่วยประหยัดพื้นที่

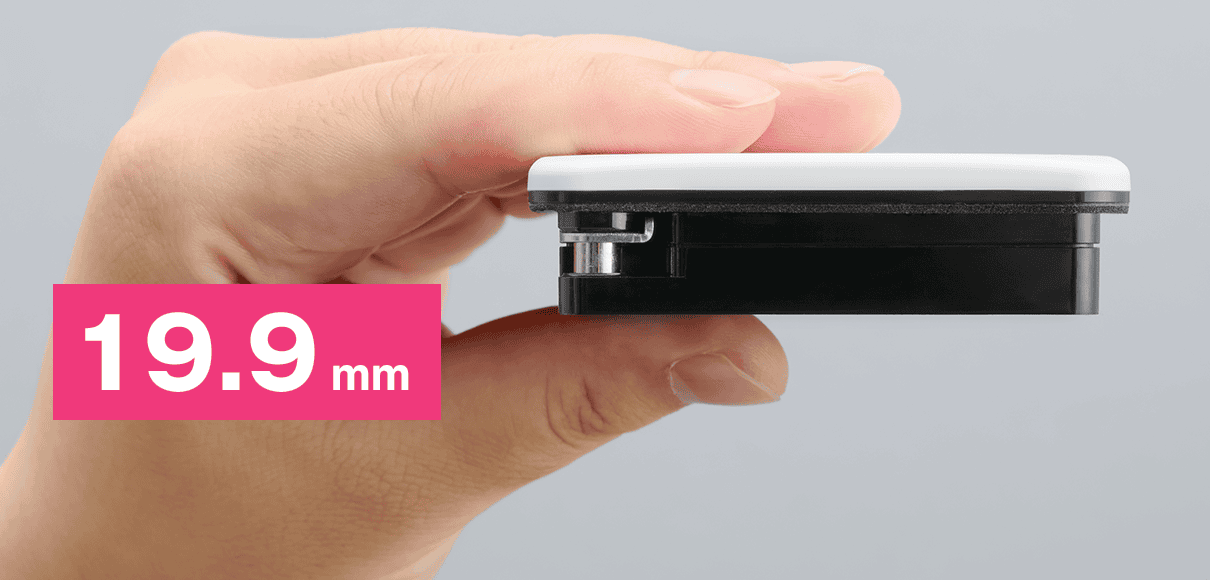

ดีไซน์บางที่มีความหนา 19.9 มม.

ผลิตภัณฑ์มีความหนาเพียง 19.9 มม. แม้ตัวเครื่องกะทัดรัด แต่ให้สัญญาณเสียงเตือนที่ทรงพลังและดังชัดเจน ติดตั้งได้สะดวกแม้ในพื้นที่จำกัดของตู้ควบคุมหรือบนผนัง

ตัวเลือกการติดตั้ง 2 รูปแบบตามสภาพแวดล้อม พร้อมเสียงดังสูงสุด 103 dB

รองรับแบบยึดแผงและแบบติดตั้งบนพื้นผิว โดยมีระดับแรงดันเสียง 99 dB และ 103 dB^*1 ตามลำดับ ระดับการป้องกันคือ IP54 สำหรับแบบยึดแผง และ IP20 สำหรับแบบติดตั้งบนพื้นผิว แบบยึดแผงสามารถติดตั้งภายนอกอาคารได้ด้วย^*2 รองรับการติดตั้งในแนวตั้ง แนวนอน และกลับหัว

แบบยึดแผง

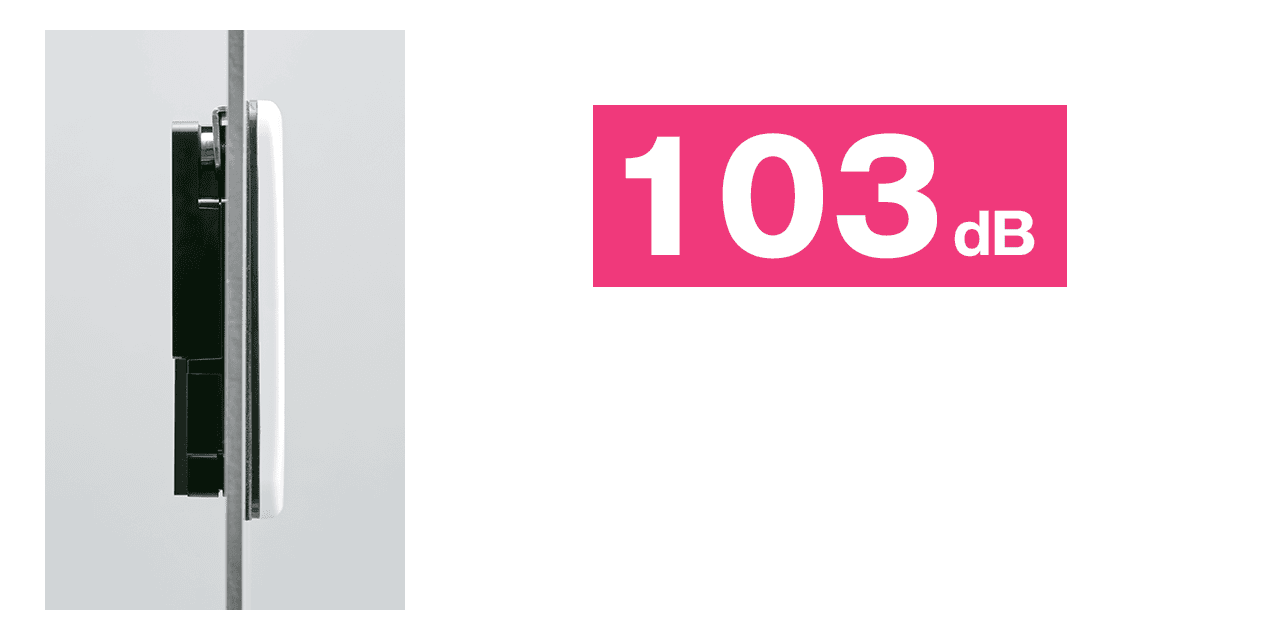

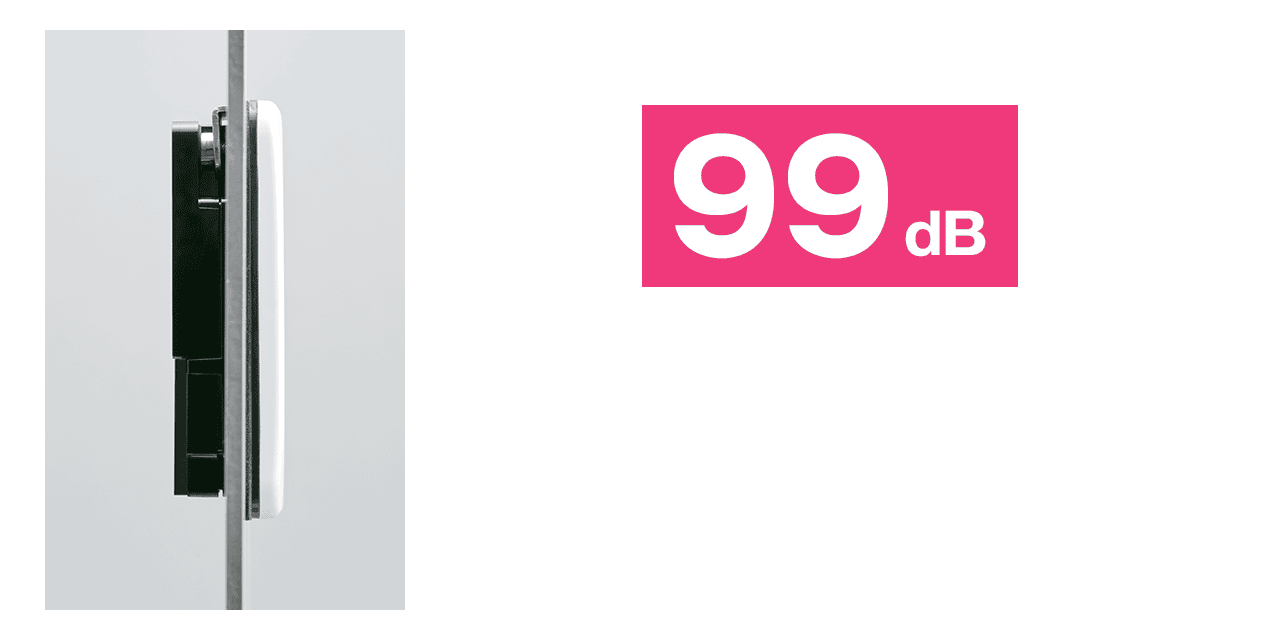

ภาพตัดขวางของแบบยึดแผง ระดับแรงดันเสียง 99 dB

แบบติดตั้งบนพื้นผิว

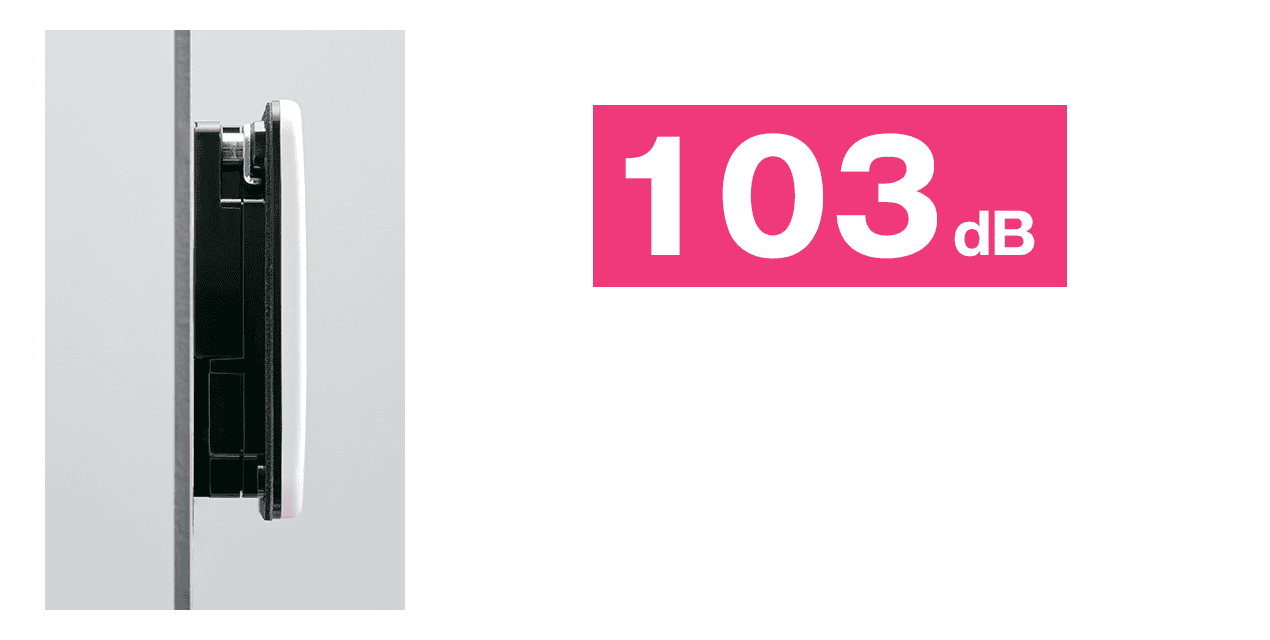

ภาพตัดขวางของแบบติดตั้งบนพื้นผิว ระดับแรงดันเสียง 103 dB

ล็อกและปรับระดับเสียงจากด้านหน้า ไม่ต้องทำงานด้านหลังแผง

ติดตั้งและปรับระดับเสียงได้จากด้านหน้าผลิตภัณฑ์ เพียงขันสกรูยึดให้แน่นก็ล็อกตำแหน่งได้ โดยไม่ต้องเข้าถึงด้านหลังแผง ขนาดการติดตั้งคือ □68 มม. รองรับความหนาแผ่น 1 มม. ถึง 3.5 มม.^*3

ติดตั้งและปรับระดับเสียงได้จากด้านหน้า

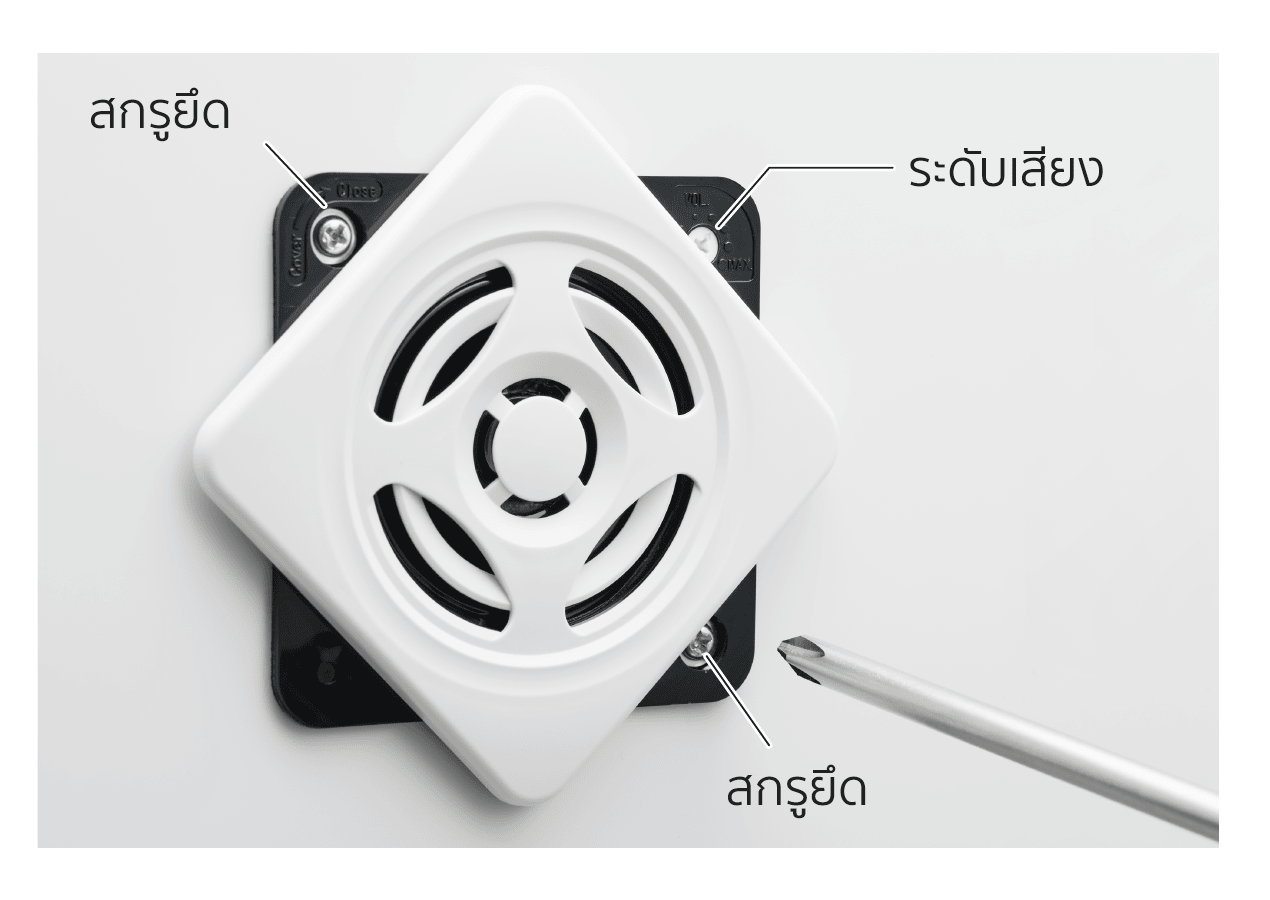

สกรูยึดและปุ่มปรับระดับเสียงด้านหน้า

ขันสกรูให้แน่นเพื่อล็อกตำแหน่ง

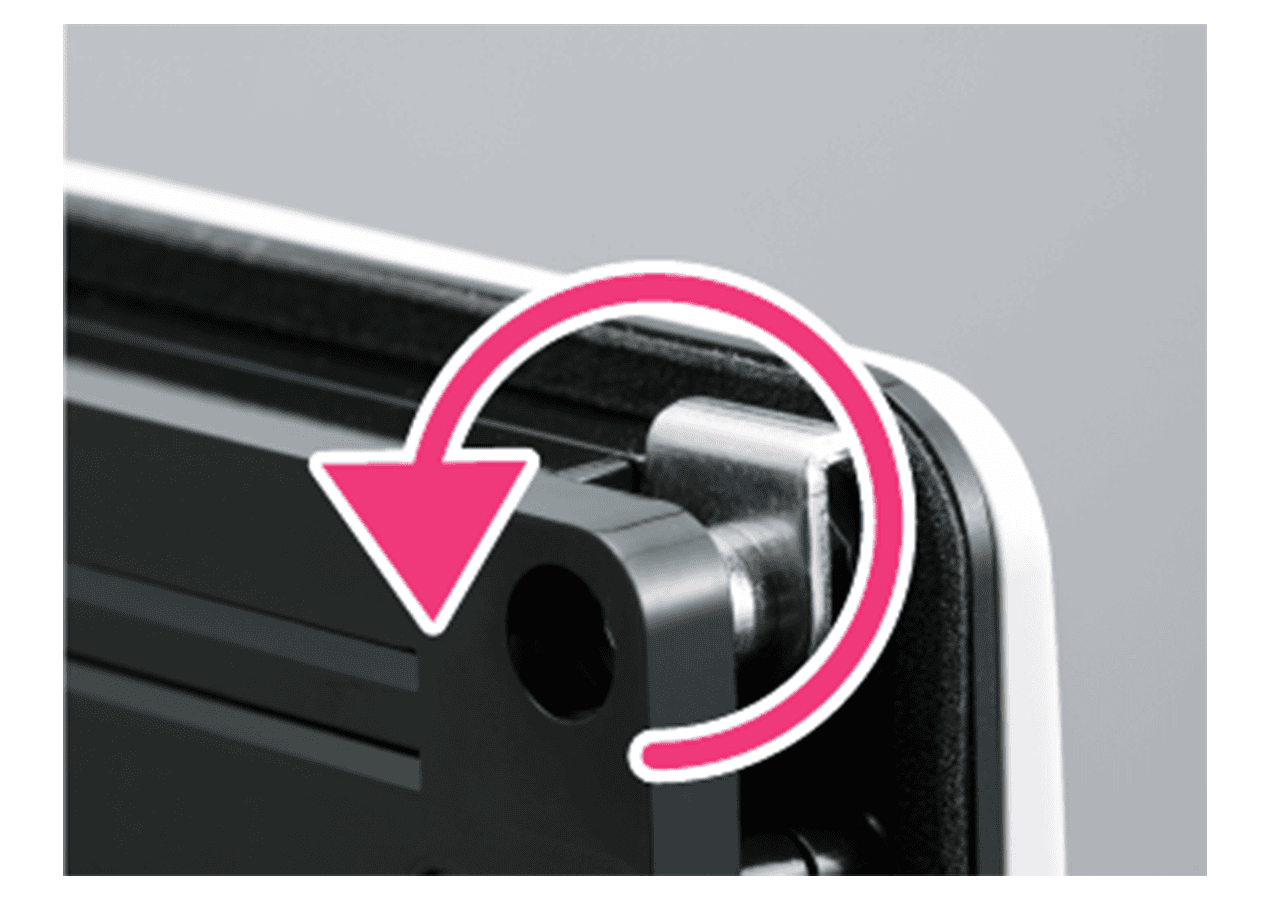

กลไกล็อกตำแหน่งด้วยการขันสกรูยึด

ทนต่อแรงสั่นสะเทือน 70 m/s² ช่วยให้ทำงานได้เสถียรเมื่อมีการสั่นสะเทือนและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

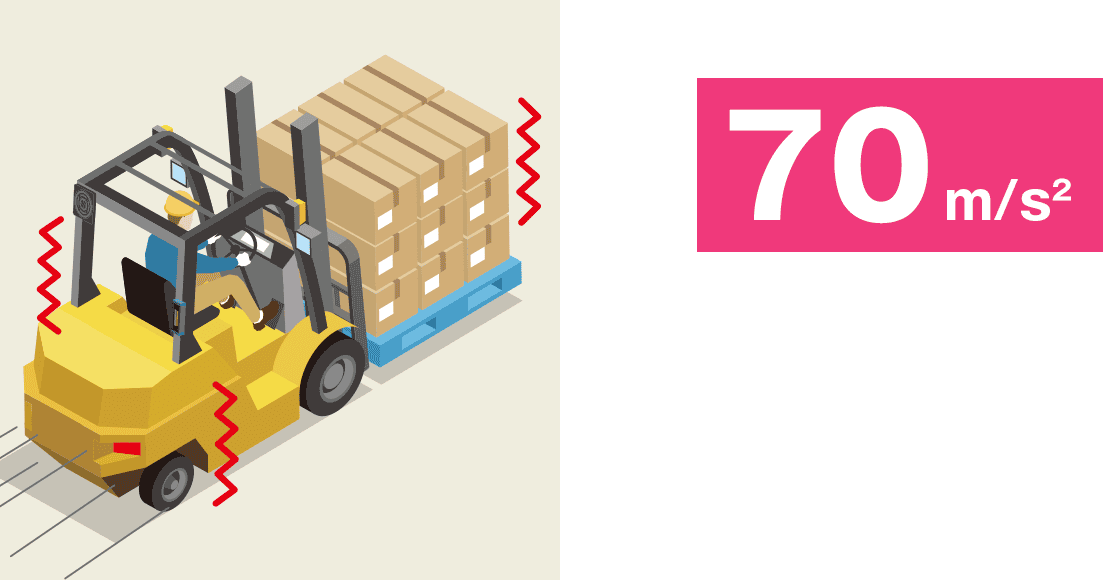

ตัวอย่างการใช้งานบริเวณรถโฟล์คลิฟต์และรถลำเลียงสินค้าอัตโนมัติ (AGV)

ทนต่อแรงสั่นสะเทือนได้ 70 m/s² และผ่านมาตรฐาน EN12895 ซึ่งเป็นมาตรฐาน EMC สำหรับรถยกและรถลากในโรงงานอุตสาหกรรม^*4 ทำงานได้อย่างเสถียรแม้ในสภาพแวดล้อมที่มีการสั่นสะเทือนและสัญญาณรบกวนทางแม่เหล็กไฟฟ้า เช่น บริเวณรถโฟล์คลิฟต์และรถลำเลียงสินค้าอัตโนมัติ (AGV)^*5

แจ้งเตือนด้วยสัญญาณเสียง แจ้งข้อมูลด้วยข้อความเสียง

เล่นเสียงสัญญาณเตือนที่ตั้งค่าไว้: 4 เสียงด้วย Bit Input หรือ 15 เสียงด้วย Binary Input

เมื่อเปลี่ยนโหมด CH Input จะเลือกเล่นได้ 4 เสียง ด้วย Bit Input หรือ 15 เสียง ด้วย Binary Input ค่าเริ่มต้นจากโรงงานคือการเล่น 4 เสียงด้วย Bit Input หากต้องการใช้ 15 เสียง ให้ตั้งค่าโหมด CH Input เป็น Binary

ตั้งโปรแกรมข้อความ เสียงเตือน และเสียงดนตรีตามต้องการได้สูงสุด 15 แทร็ก

ตั้งค่าได้อิสระสูงสุด 15 แทร็ก ในแต่ละแทร็กสามารถเรียงคลิปเสียงหลายคลิปได้ เช่น เสียงเตือนตามด้วยข้อความเสียง หรือเล่นเนื้อหาเดียวกันต่อเนื่องหลายภาษา

แทร็กค่าเริ่มต้นจากโรงงานมีดังนี้^*6

No.	Track	Binary Input
No.	Track	CH1	CH2	CH3	CH4
01	Chime	✔︎	-	-	-
02	Beep	-	✔︎	-	-
03	Stutter	✔︎	✔︎	-	-
04	Bell	-	-	✔︎	-
05	Yelp	✔︎	-	✔︎	-
06	Rapid Hi-Low	-	✔︎	✔︎	-
07	Melody Chime	✔︎	✔︎	✔︎	-
08	Synthesized Piano	-	-	-	✔︎
09	Synthesized Bell	✔︎	-	-	✔︎
10	Stutter + Bell	-	✔︎	-	✔︎
11	Sweep Sound	✔︎	✔︎	-	✔︎
12	Call Sign	-	-	✔︎	✔︎
13	Inverted Reveille	✔︎	-	✔︎	✔︎
14	Galactic Motor	-	✔︎	✔︎	✔︎
15	Two Tone	✔︎	✔︎	✔︎	✔︎

สร้างข้อความในภาษาที่ใช้หน้างานด้วย PATLITE Audio Builder

ใช้ซอฟต์แวร์เฉพาะ PATLITE Audio Builder เพื่อสร้างข้อความเสียงให้เหมาะกับสภาพแวดล้อมที่ติดตั้ง และเปลี่ยนแทร็กเริ่มต้นได้อย่างอิสระ ตั้งค่าการเล่นรวมสัญญาณเตือนและข้อความเข้าด้วยกัน รวมถึงการแจ้งเตือนด้วยเสียงหลายภาษา พร้อมประหยัดเวลาและลดต้นทุนในการลงทะเบียนเสียง^*7

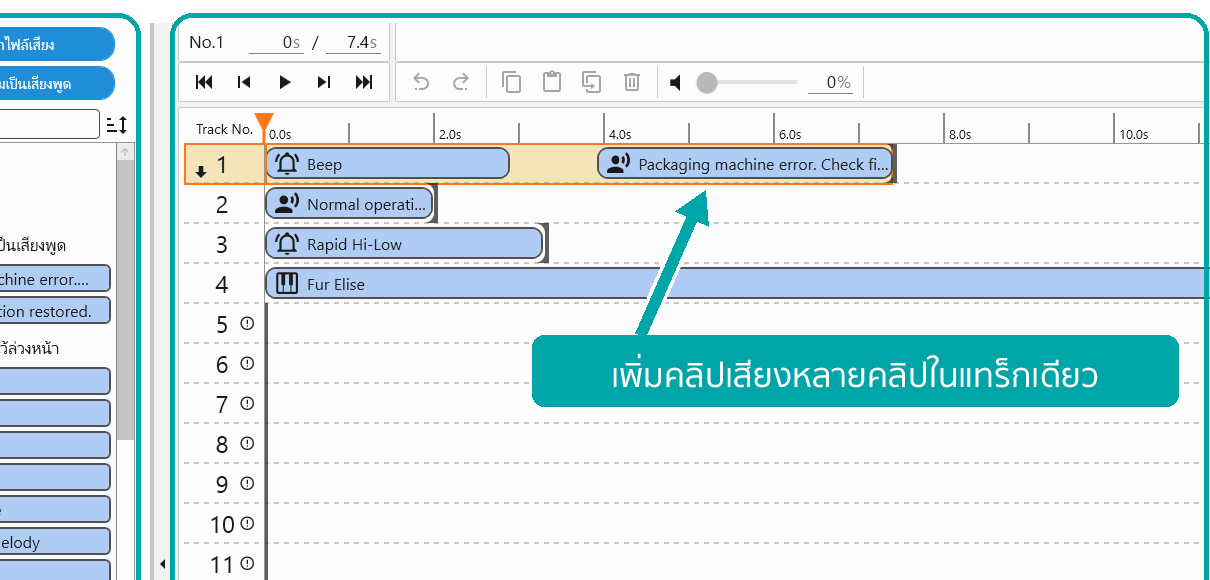

หน้าจอตัวแก้ไขเพลย์ลิสต์ของ PATLITE Audio Builder — เพิ่มคลิปเสียงหลายคลิปในแทร็กเดียว

การเลือกไฟล์เสียง: ใช้ไฟล์เสียง MP3 และ WAV ของคุณเอง
การแปลงข้อความเป็นเสียง: สร้างข้อความตามต้องการด้วยฟังก์ชันแปลงข้อความเป็นเสียง (TTS)
เสียงสัญญาณเตือนล่วงหน้า / ทำนองเพลงล่วงหน้า: เลือกปรับแต่งการแจ้งเตือนได้ตามต้องการด้วยเสียงสัญญาณเตือนในตัว 35 เสียง และเสียงดนตรี 56 เสียง
การตั้งค่าอุปกรณ์: เชื่อมต่อกับ PC เพื่อตั้งค่าและเล่นเสียงตัวอย่างได้ง่าย

เปลี่ยนข้อมูลเสียงผ่านการเชื่อมต่อ USB Type-C

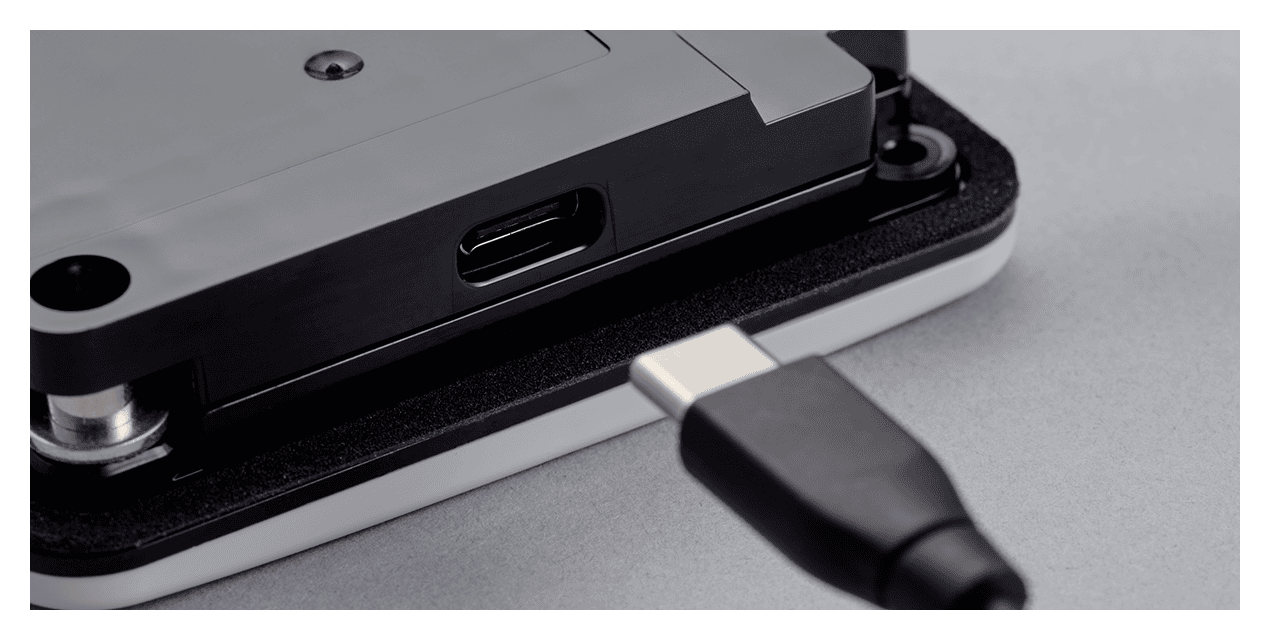

ถ่ายโอนเพลย์ลิสต์ผ่าน USB Type-C

ถ่ายโอนเพลย์ลิสต์ที่สร้างขึ้น (ไฟล์ ABPL) ไปยังอุปกรณ์ผ่าน USB Type-C^*8 โดยไม่ต้องใช้เครื่องเขียนข้อมูลเฉพาะ

แปลงข้อความเป็นเสียงสำหรับหน้างานหลายภาษาด้วยเครื่องเดียว

การแปลงข้อความเป็นเสียงรองรับ 10 ภาษา ได้แก่ ญี่ปุ่น อังกฤษ US เยอรมัน ฝรั่งเศส อิตาลี สเปน จีน ไต้หวัน เกาหลี และไทย ให้คำแนะนำและคำเตือนหลายภาษาได้ด้วยเครื่องเดียว

สามารถนำเข้าไฟล์ MP3 และ WAV ของคุณเองเป็นคลิปเสียงได้ด้วย (ทั้งสองรูปแบบต้องเป็นโมโนและมีความถี่การสุ่มตัวอย่าง 44.1 kHz) โปรดดูคู่มือการใช้งานสำหรับข้อกำหนดไฟล์และวิธีสร้างเพลย์ลิสต์

การใช้งาน

อุปกรณ์แจ้งเตือน เสียงดนตรี และเสียงพูด ครบจบในเครื่องเดียว

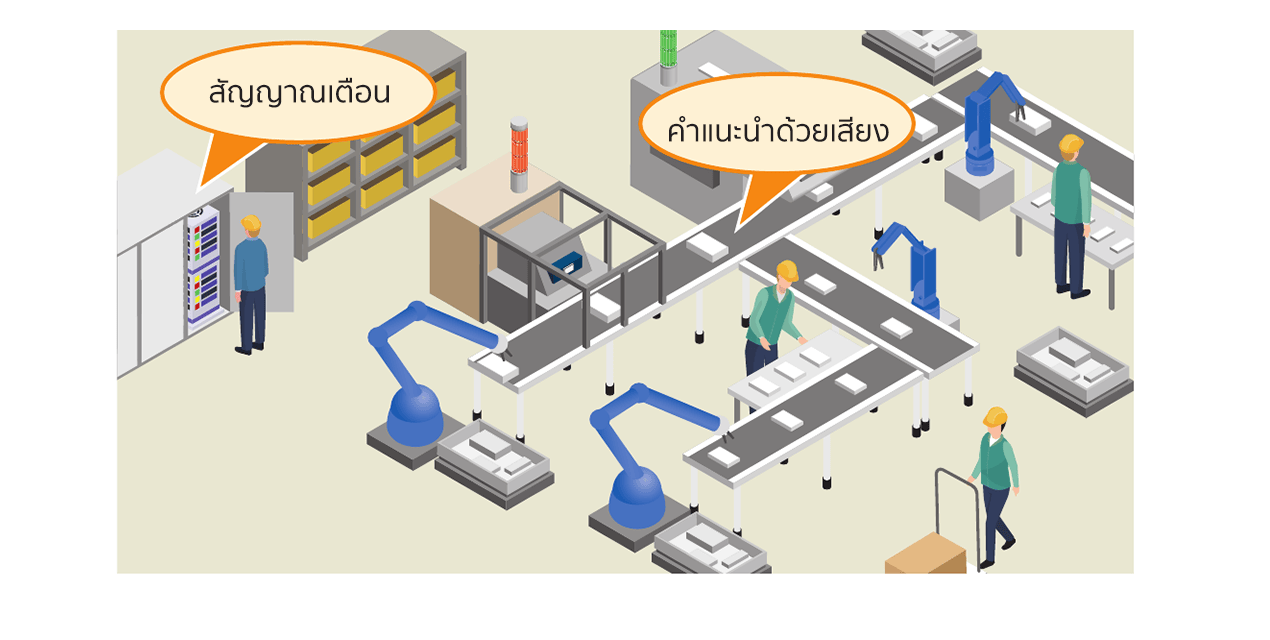

ตัวอย่างการใช้งานอุปกรณ์แจ้งเตือน เสียงดนตรี และเสียงพูด ครบจบในเครื่องเดียว

ปรับตั้งค่าได้อย่างยืดหยุ่น ตอบโจทย์ทุกพื้นที่การใช้งาน

ช่วยเสริมความปลอดภัยบริเวณรถโฟล์คลิฟต์และรถลำเลียงสินค้าอัตโนมัติ (AGV)

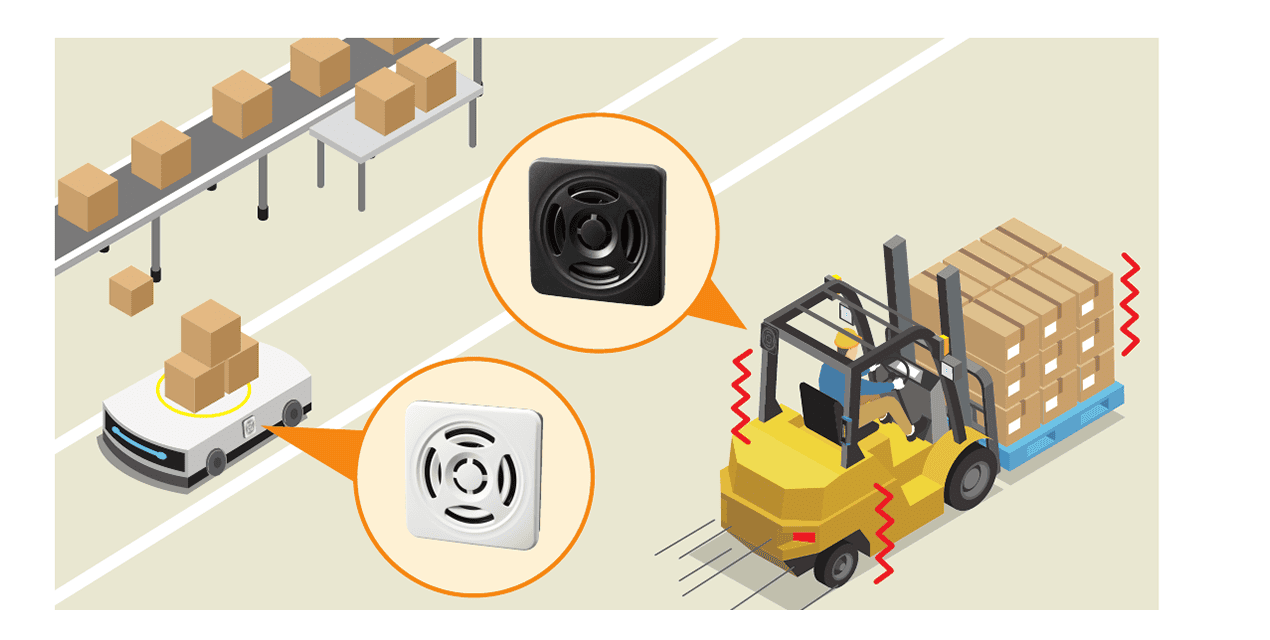

การแจ้งเตือนเพื่อความปลอดภัยบริเวณรถโฟล์คลิฟต์และรถลำเลียงสินค้าอัตโนมัติ (AGV)

ด้วยความทนต่อแรงสั่นสะเทือน 70 m/s² และการผ่านมาตรฐาน EN12895 จึงแจ้งเตือนได้อย่างเสถียรแม้มีการสั่นสะเทือนและสัญญาณรบกวนทางแม่เหล็กไฟฟ้าบริเวณรถลำเลียง

ระดับแรงดันเสียงอาจมีความแตกต่างกัน ขึ้นอยู่กับเนื้อหาของไฟล์เสียงที่เล่น สภาพแวดล้อมการใช้งาน และสภาพแวดล้อมในการติดตั้ง
แบบติดตั้งบนพื้นผิวใช้ได้เฉพาะภายในอาคาร
ขนาดช่องติดตั้งเป็นไปตาม IEC-61554 (DIN-43700)
EN12895 คือมาตรฐาน EMC สำหรับรถยกและรถลากในโรงงานอุตสาหกรรม ช่วยให้มั่นใจได้ถึงการทำงานอย่างมีเสถียรภาพ แม้ในสภาวะที่มีสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) สูง
ค่าการทนต่อการสั่นสะเทือนที่ระบุไม่ครอบคลุมขณะเชื่อมต่อสาย USB
✔︎ หมายถึง ON เมื่อใช้ Bit Input แทร็ก 01–04 ตรงกับ CH1–CH4 ตามลำดับ
โปรดศึกษารายละเอียดเพิ่มเติมของเสียงสัญญาณเตือนและเสียงดนตรีจากคู่มือการใช้งานผลิตภัณฑ์
ระบบปฏิบัติการที่รองรับคือ Windows 10 (22H2) / Windows 11 (22H2 หรือใหม่กว่า) รองรับเฉพาะเวอร์ชัน 64-bit ทั้งสองระบบ

รหัสรุ่น

BSV-M1N-W Model Code｜พิกัดแรงดันไฟฟ้า：M1 = 12-24V DC｜สีฝาครอบด้านหน้าตัวเครื่อง：W = สีขาวนวล、D = สีเทาเข้ม｜ทรานซิสเตอร์ที่รองรับ：N = NPN、P = PNP

รายการผลิตภัณฑ์

รุ่น	พิกัดแรงดันไฟฟ้า	ทรานซิสเตอร์ที่รองรับ	สีฝาครอบด้านหน้าตัวเครื่อง
BSV-M1N-D	12-24V DC	NPN	สีเทาเข้ม
BSV-M1N-W	12-24V DC	NPN	สีขาวนวล
BSV-M1P-D	12-24V DC	PNP	สีเทาเข้ม
BSV-M1P-W	12-24V DC	PNP	สีขาวนวล
