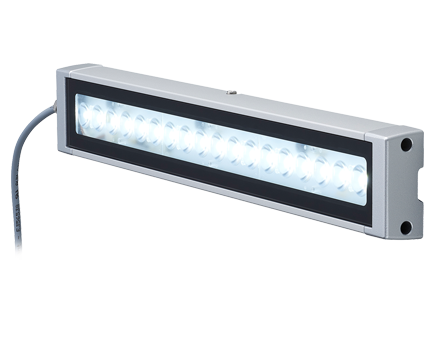

ไฟทำงาน LED – ทนน้ำมันและกันน้ำ
CLK-02

ออกแบบมาสำหรับการส่องสว่างภายในเครื่องจักรกล ไฟทำงาน LED รุ่นนี้มีโครงสร้างป้องกันฝุ่น กันน้ำ และทนน้ำมัน ได้รับการรับรองมาตรฐาน IP66G/IP67G และผ่านการทดสอบความทนน้ำมัน ให้แสงสว่างคงที่และเชื่อถือได้ แม้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงที่มีน้ำหล่อเย็นและเศษโลหะกระเด็น

  • 100/300/600
  • ไฟ LED
  • ในร่ม
  • IP66G
  • IP67G
  • IP69K
  • สีขาวโทนฟ้า
  • ไฟทำงาน LED – ทนน้ำมันและกันน้ำ CLK-02
  • ไฟทำงาน LED – ทนน้ำมันและกันน้ำ CLK-02
  • ไฟทำงาน LED – ทนน้ำมันและกันน้ำ CLK-02
  • ไฟทำงาน LED – ทนน้ำมันและกันน้ำ CLK-02
  • ไฟทำงาน LED – ทนน้ำมันและกันน้ำ CLK-02

การกระจายแสงที่ปรับแต่งอย่างเหมาะสม

มีให้เลือก 2 แบบของเลนส์ (มาตรฐาน และสปอต) รุ่นเลนส์มาตรฐานให้แสงครอบคลุมพื้นที่กว้างภายในเครื่องจักร ส่วนรุ่นเลนส์สปอตให้แสงที่โฟกัสแม่นยำบนชิ้นงาน
ด้วยดัชนีความถูกต้องของสี (CRI) ระดับ Ra80 ให้แสงธรรมชาติ ช่วยมองเห็นสภาพแวดล้อมและรายละเอียดของชิ้นงานได้ชัดเจน

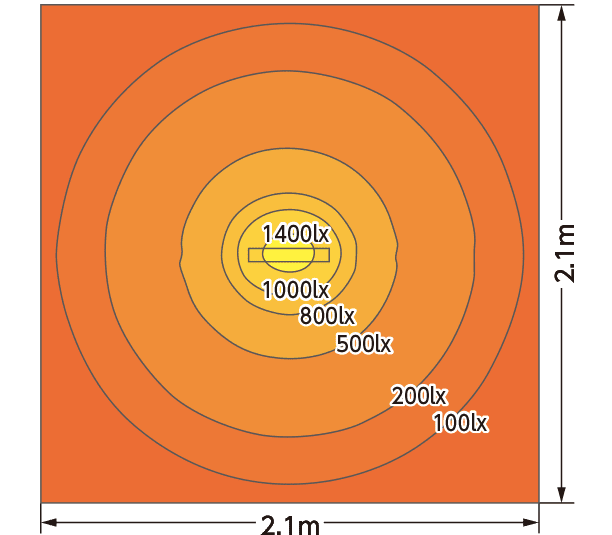

การกระจายค่าความส่องสว่าง (CLK, ที่ระยะ 1 m)

กราฟการกระจายค่าความส่องสว่าง

ค่าที่แสดงเป็นค่าคำนวณ อาจแตกต่างจากค่าที่วัดได้จริง

CLK1-C (เลนส์มาตรฐาน)

การกระจายแสงของ CLK1-C (เลนส์มาตรฐาน)

CLK1-CP (เลนส์สปอต)

การกระจายแสงของ CLK1-CP (เลนส์สปอต)

ไฟ LED กันน้ำ กันฝุ่น และทนน้ำมัน

ป้องกันของเหลวหล่อเย็นและเศษชิ้นงาน

ผ่านมาตรฐาน IP66/67 และมีการจัดระดับคุณสมบัติเสริม “ทนน้ำมัน” ระดับ G โดยระดับ G หมายถึง หยดน้ำมันและละอองน้ำมันไม่สามารถซึมผ่านได้จากทุกทิศทาง

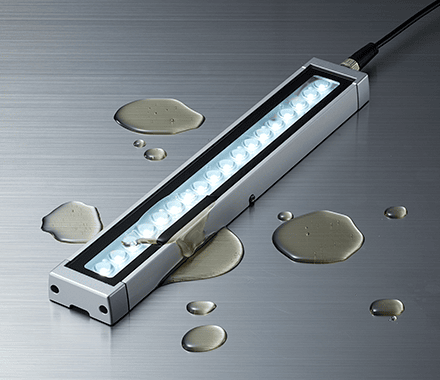

การทนน้ำมัน

การทดสอบความทนน้ำมัน

ทดสอบด้วยวิธีการภายในของเรา

นอกเหนือจากการทดสอบ IP เราดำเนินการทดสอบความทนน้ำมันแบบเฉพาะของเรา โดยแช่ผลิตภัณฑ์ในน้ำมันชนิดละลายน้ำเป็นเวลา 240 ชั่วโมง (10 วัน) เพื่อตรวจสอบสมรรถนะและยกระดับคุณภาพอย่างต่อเนื่อง

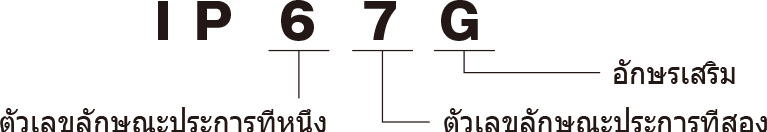

IP66G/67G (JIS C0920)

IP67G

น้ำมันต่อไปนี้ถูกเจือจาง 20:1 และทดสอบแบบแช่ที่อุณหภูมิห้องเป็นเวลา 240 ชั่วโมง (10 วัน)

ผู้ผลิต ชื่อผลิตภัณฑ์น้ำมัน
Haugstafur's HANGSTERFER S500
Yushiro Chemical Industry Yushiroken Synthetic #663
Castrol Syntilo 9954
Blaser Swisslube Blasocut BC35LFSW
Grindex 10 CO

สปอตไลต์สำหรับเครื่องจักรกล

มีรุ่นสปอตไลต์ที่มาพร้อมเลนส์สปอตและขายึดปรับ Pan/Tilt (รวมอยู่กับตัวเครื่องหลัก) ให้แสงสว่างชัดเจนแม้ในรายละเอียดของชิ้นงาน เพื่อให้มองเห็นได้อย่างแม่นยำระหว่างการทำงานของเครื่องจักร

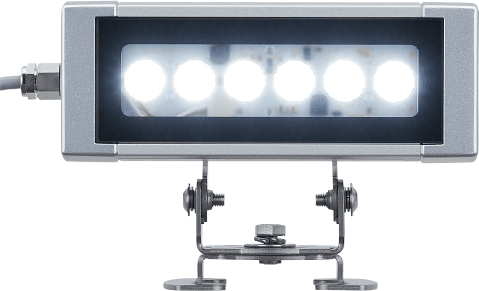

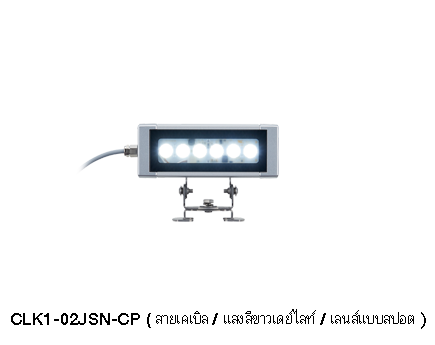

CLK1-02JSN-CP

CLK1-02JSN-CP

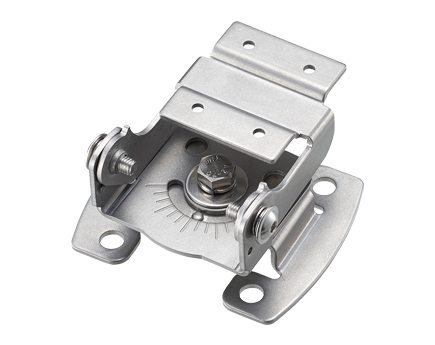

ขายึดปรับ Pan/Tilt

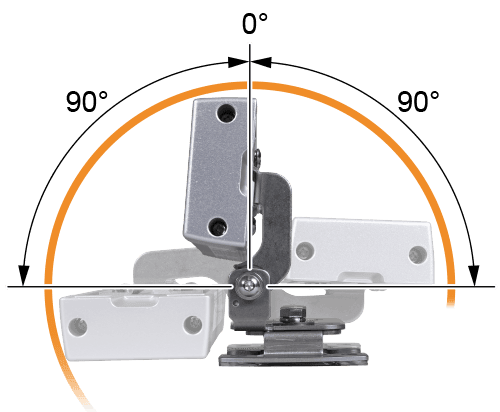

มุมปรับ: 180°

มุมปรับ: 180°

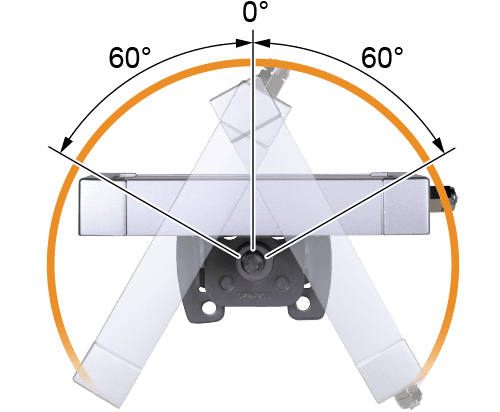

มุมปรับ: 120°

มุมปรับ: 120°

ตัวอย่างการติดตั้ง (เช่น CLK3)

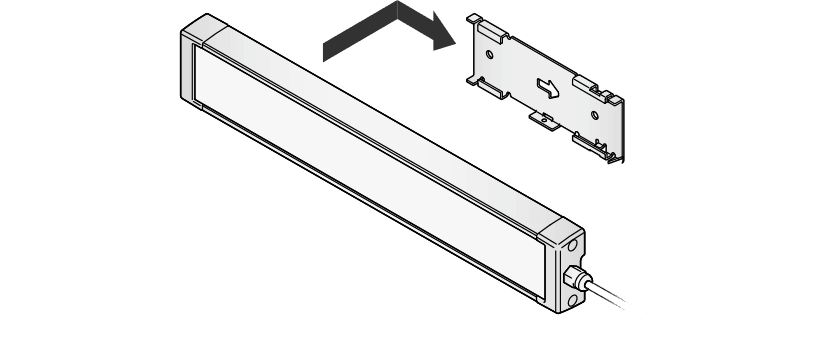

ใช้กับอุปกรณ์เสริมที่ให้มา

ติดตั้งด้วยอุปกรณ์เสริมที่ให้มา *รวมอยู่ในยูนิต CLK3-02, CLK6-02

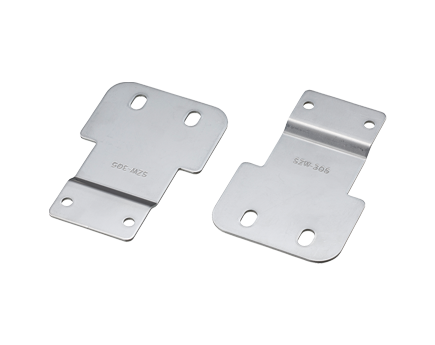

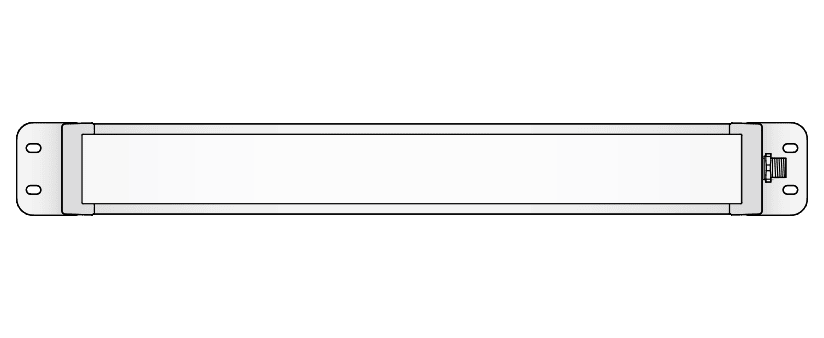

ใช้กับ SZW-305 (อุปกรณ์เสริม)

ติดตั้งด้วย SZW-305 (อุปกรณ์เสริม) *รวมอยู่ในยูนิต CLK1-02JSN-C, CLK1-02CSM-C

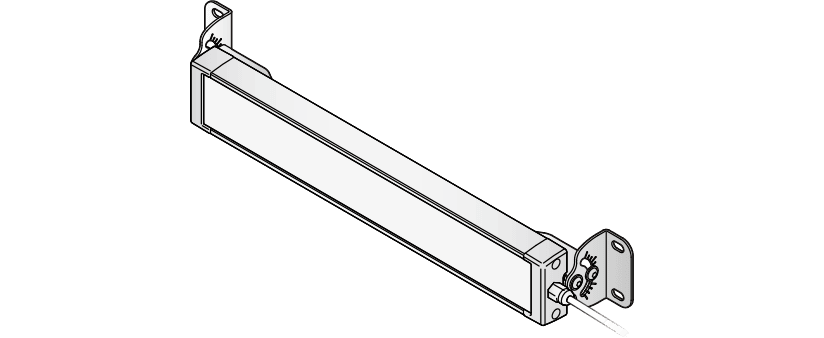

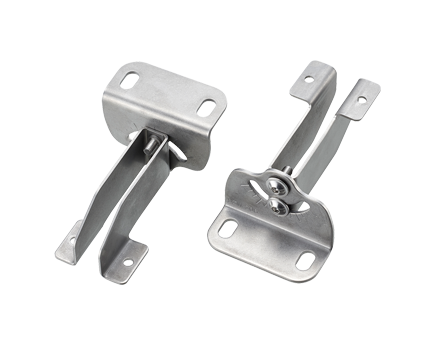

ใช้กับ SZW-306 (อุปกรณ์เสริม)

ติดตั้งด้วย SZW-306 (อุปกรณ์เสริม)

ตัวอย่างการใช้งาน

มองเห็นชัดเจนยิ่งขึ้นช่วยให้มอนิเตอร์กระบวนการได้ง่าย

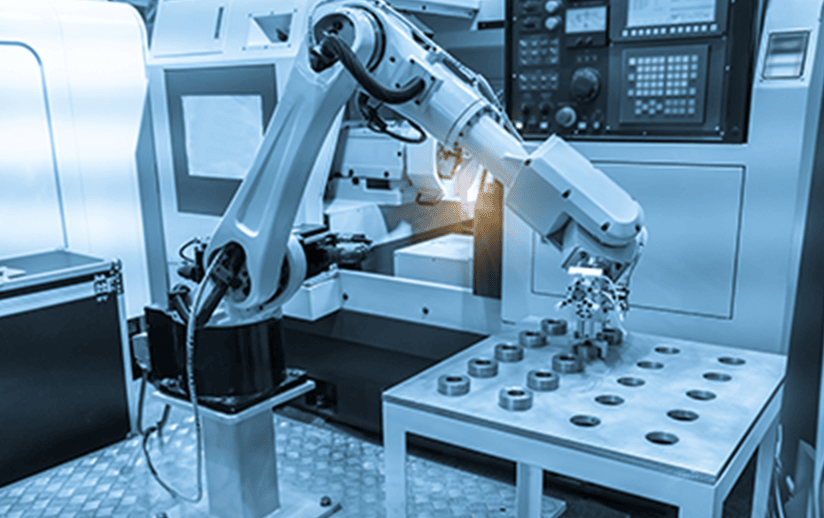

ศูนย์แมชชีนนิ่ง (Machining Centre)
ศูนย์แมชชีนนิ่ง
  • ส่องสว่างครอบคลุมด้วยดีไซน์เลนส์เฉพาะ
  • ดัชนี CRI ระดับ Ra80
  • การระบายความร้อนมีประสิทธิภาพ ให้ความร้อนสะสมน้อย

เหมาะกับสภาพแวดล้อมหนักที่มีน้ำยาหล่อเย็นและเศษตัดกระเด็น

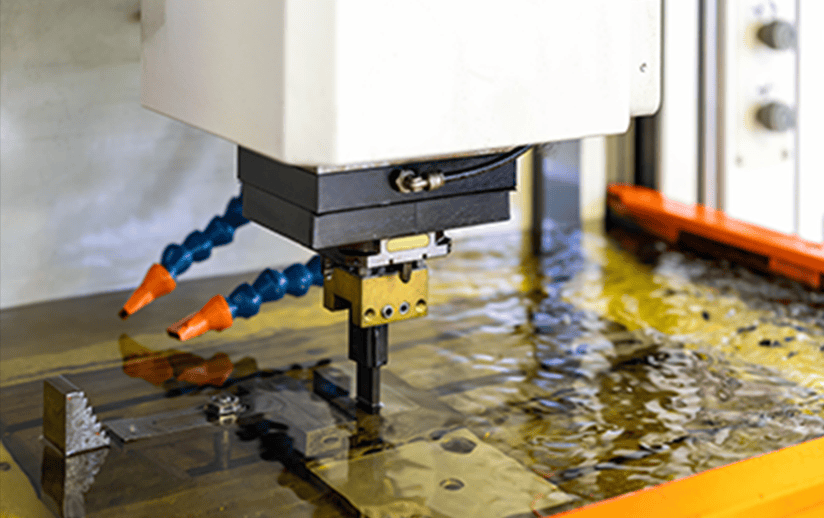

เครื่อง EDM (Electric Discharge Machine) เครื่องตัดเนื้อโลหะด้วยกระแสไฟฟ้า
เครื่อง EDM
  • โครงสร้างกันฝุ่นและทนน้ำมันตาม IP66G/67G
  • กันน้ำระดับ IP69K
  • บอดี้อะลูมิเนียมแข็งแรง พร้อมเลนส์กระจกเสริมความทนทาน

ส่องสว่างจุดงานอย่างแม่นยำ เพิ่มประสิทธิภาพงานละเอียด

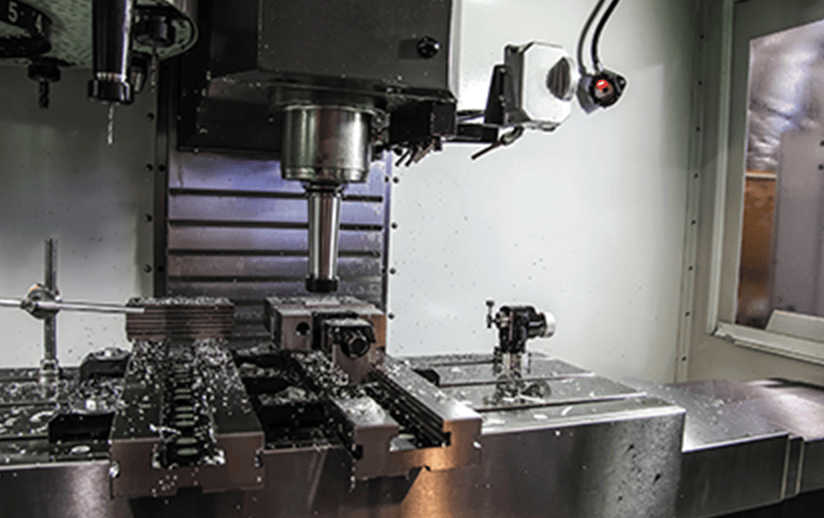

เครื่องกลึง CNC
เครื่องกลึง CNC
  • มุมลำแสง 32° สำหรับการส่องสว่างแบบโฟกัส
  • ปรับตำแหน่งได้ง่ายด้วยขายึด Pan/Tilt

รหัสรุ่น (Model Code)

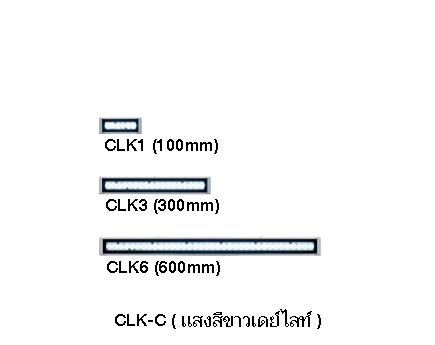

กลุ่มผลิตภัณฑ์ (Product Lineup)

รุ่น ความยาวของพื้นที่ส่องสว่าง แรงดันไฟฟ้าที่กำหนด ประเภทการเดินสาย สีของแสง เลนส์
CLK1-02JSN-C 100mm 24V DC สายเคเบิล แสงสีขาวเดย์ไลท์ เลนส์มาตรฐาน
CLK1-02CSN-C 100mm 24V DC ขั้วต่อ M12 (2 พิน) แสงสีขาวเดย์ไลท์ เลนส์มาตรฐาน
CLK1-02JSN-CP 100mm 24V DC สายเคเบิล แสงสีขาวเดย์ไลท์ เลนส์แบบสปอต
CLK3-02JSN-C 300mm 24V DC สายเคเบิล แสงสีขาวเดย์ไลท์ เลนส์มาตรฐาน
CLK3-02CSN-C 300mm 24V DC ขั้วต่อ M12 (2 พิน) แสงสีขาวเดย์ไลท์ เลนส์มาตรฐาน
CLK6-02JSN-C 600mm 24V DC สายเคเบิล แสงสีขาวเดย์ไลท์ เลนส์มาตรฐาน
CLK6-02CSN-C 600mm 24V DC ขั้วต่อ M12 (2 พิน) แสงสีขาวเดย์ไลท์ เลนส์มาตรฐาน
