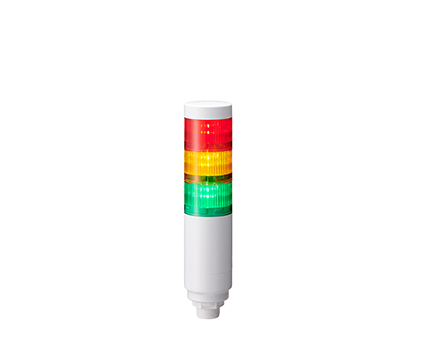

ไฟสัญญาณเตือนแบบชั้น (Φ60)
LR6 ซีรีส์ (M12 คอนเนคเตอร์)
M12 คอนเนคเตอร์รองรับการเดินสายง่าย ลดระยะเวลาการติดตั้ง ด้วยการออกแบบที่เชื่อถือได้และความสามารถในการรองรับสภาพแวดล้อม เหมาะสำหรับการใช้งานที่หลากหลาย ไฟสัญญาณเตือนแบบชั้น Φ60 รุ่น LR6
【ขั้วต่อ M12 คืออะไร?】 IEC 61076-2-101
ขั้วต่อแบบวงกลมที่แข็งแรงทนทานสำหรับการใช้งานอุตสาหกรรม มีคุณสมบัติกันน้ำและกันฝุ่นสูง เหมาะสำหรับการเชื่อมต่อสัญญาณและไฟฟ้า
นอกจากนี้ยังรองรับการใช้งานที่หลากหลาย พร้อมทั้งสามารถส่งสัญญาณและจ่ายพลังงานไฟฟ้าได้อย่างมีเสถียรภาพ
- M12
- เสาสัญญาณเตือน
- Φ60
- เปิดต่อเนื่อง
- เตือน
- ในร่ม
- แดง
- เหลืองอำพัน
- เขียว
- น้ำเงิน
- สีขาว
**คุณลักษณะผลิตภัณฑ์**
การเดินสายไฟที่เรียบง่ายช่วยลดเวลาในการติดตั้งได้อย่างมาก
ลดภาระงานเดินสายไฟในระหว่างการติดตั้งอุปกรณ์
ประหยัดเวลาและแรงงานด้วยสาย M12 เส้นเดียว ทำให้การต่อและการถอด สะดวกและรวดเร็ว

ไม่ต้องใช้กล่องรีเลย์และการบำรุงรักษา
การใช้ขั้วต่อ M12 แบบกันน้ำ ช่วยลดความจำเป็นในการใช้กล่องรีเลย์ และเพิ่มประสิทธิภาพในการบำรุงรักษาและเดินสายใหม่

ป้องกันการเดินสายไฟไม่ถูกต้อง
การเชื่อมต่อด้วยสายเพียงเส้นเดียว สำหรับการติดตั้งและการถอดสาย M12 ช่วยให้การเชื่อมต่อถูกต้อง และไม่เกิดการเดินสาย ผิดพลาด

เค้าโครงพินขั้วต่อ M12

หน่วยบัซเซอร์ | เครื่องส่งสัญญาณ WD |
---|---|
ไม่รองรับ | ไม่รองรับ |


หน่วยบัซเซอร์ | เครื่องส่งสัญญาณ WD |
---|---|
รองรับ | ไม่รองรับ |


หน่วยบัซเซอร์ | เครื่องส่งสัญญาณ WD |
---|---|
รองรับ | รองรับ |

บันทึก
- สำหรับรุ่น 4 PIN และ 5 PIN ชุด LED สีน้ำเงิน สีขาว และหลายสีมาตรฐาน ไม่สามารถใช้งานได้.
โปรดใช้หน่วย LED สีน้ำเงินและสีขาวที่กำหนดเอง - ผลิตภัณฑ์นี้ไม่มีสายเคเบิลรวมอยู่ด้วย
ใช้ชุด LED สีน้ำเงินและสีขาวกับรุ่น 4 PIN หรือ 5 PIN

เสียง / ตัวอย่างเสียง

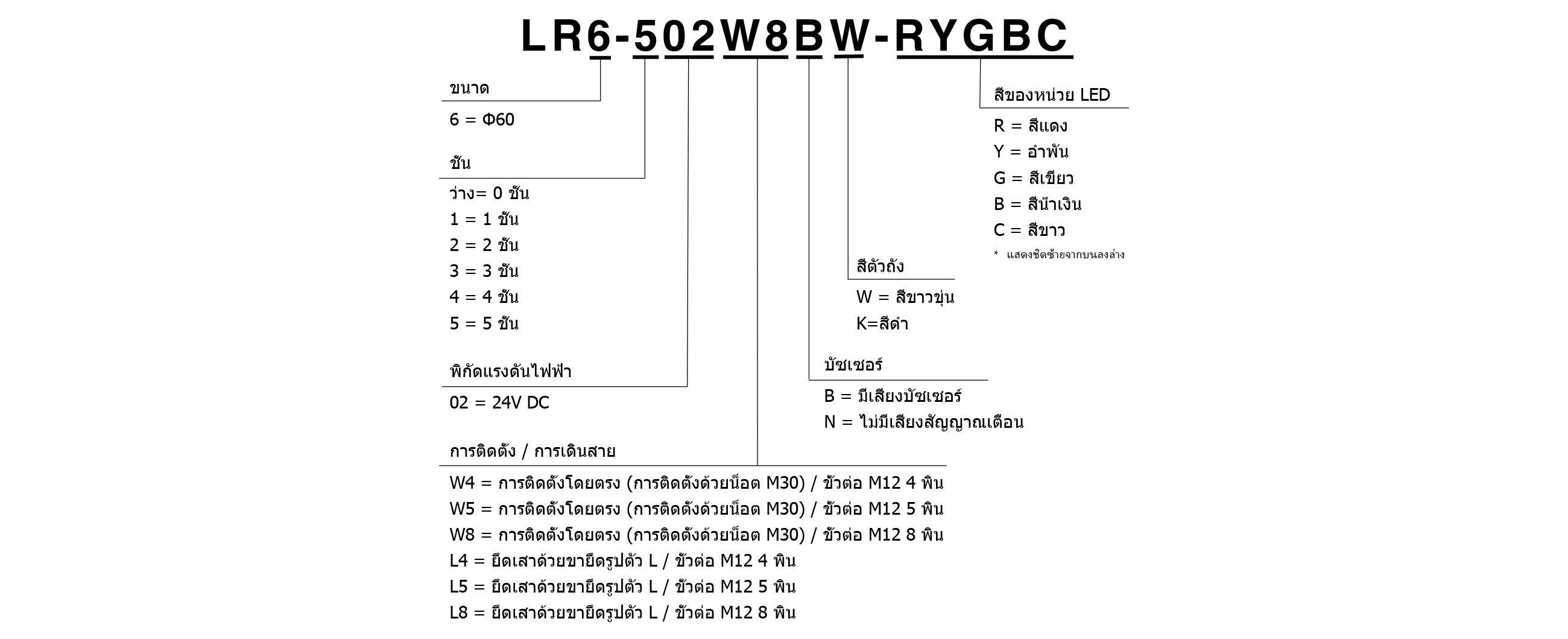

การกำหนดค่าหมายเลขรุ่น
รหัสโมเดล

รายการผลิตภัณฑ์
M12 คอนเนคเตอร์ 4 พิน สเปค ประกอบสำเร็จ
แบบอย่าง | ชั้น | พิกัดแรงดันไฟฟ้า | การติดตั้ง | การเดินสาย | บัซเซอร์ | เครื่องส่งสัญญาณ WD | สีตัวถัง | สีของหน่วย LED |
---|---|---|---|---|---|---|---|---|
LR6-102W4NW-R | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีขาวขุ่น | สีแดง |
LR6-102W4NW-Y | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีขาวขุ่น | อำพัน |
LR6-102W4NW-G | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีขาวขุ่น | สีเขียว |
LR6-202W4NW-RY | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีขาวขุ่น | สีแดง, อำพัน |
LR6-202W4NW-RG | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีขาวขุ่น | สีแดง, สีเขียว |

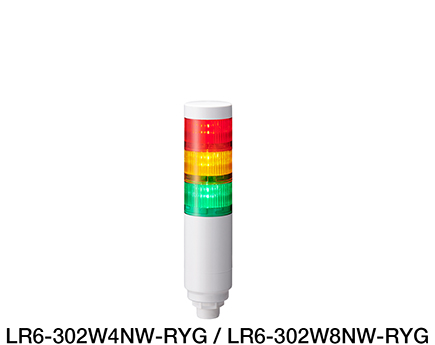

LR6-302W4NW-RYG | 3 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว |

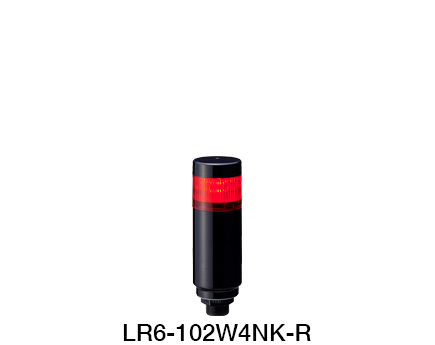

LR6-102W4NK-R | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีดำ | สีแดง |
LR6-102W4NK-Y | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีดำ | อำพัน |
LR6-102W4NK-G | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีดำ | สีเขียว |
LR6-202W4NK-RY | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีดำ | สีแดง, อำพัน |
LR6-202W4NK-RG | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีดำ | สีแดง, สีเขียว |
LR6-302W4NK-RYG | 3 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 4 พิน | ไม่มีเสียงสัญญาณเตือน | ไม่รองรับ | สีดำ | สีแดง, อำพัน, สีเขียว |
M12คอนเนคเตอร์ 5 พิน สเปค ผลิตภัณฑ์ประกอบสำเร็จ
แบบอย่าง | ชั้น | พิกัดแรงดันไฟฟ้า | การติดตั้ง | การเดินสาย | บัซเซอร์ | เครื่องส่งสัญญาณ WD | สีตัวถัง | สีของหน่วย LED |
---|---|---|---|---|---|---|---|---|

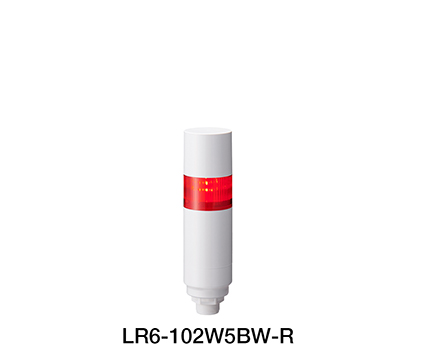

LR6-102W5BW-R | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีขาวขุ่น | สีแดง |
LR6-102W5BW-Y | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีขาวขุ่น | อำพัน |
LR6-102W5BW-G | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีขาวขุ่น | สีเขียว |
LR6-202W5BW-RY | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีขาวขุ่น | สีแดง, อำพัน |
LR6-202W5BW-RG | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีขาวขุ่น | สีแดง, สีเขียว |
LR6-302W5BW-RYG | 3 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว |
LR6-102W5BK-R | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีดำ | สีแดง |
LR6-102W5BK-Y | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีดำ | อำพัน |
LR6-102W5BK-G | 1 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีดำ | สีเขียว |
LR6-202W5BK-RY | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีดำ | สีแดง, อำพัน |
LR6-202W5BK-RG | 2 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีดำ | สีแดง, สีเขียว |

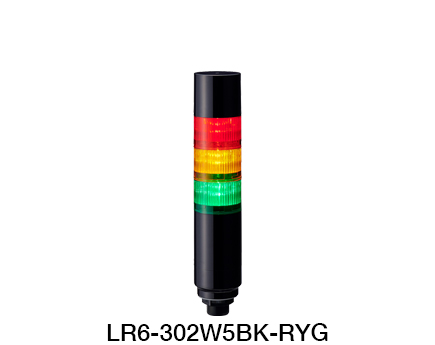

LR6-302W5BK-RYG | 3 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 5 พิน | มีเสียงบัซเซอร์ | ไม่รองรับ | สีดำ | สีแดง, อำพัน, สีเขียว |
M12 คอนเนคเตอร์ 8 พิน ชุดบอดี้
แบบอย่าง | ชั้น | พิกัดแรงดันไฟฟ้า | การติดตั้ง | การเดินสาย | บัซเซอร์ | เครื่องส่งสัญญาณ WD | สีตัวถัง | สีของหน่วย LED |
---|---|---|---|---|---|---|---|---|

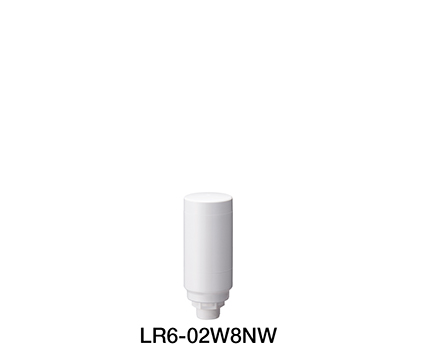

LR6-02W8NW | 0 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีขาวขุ่น | - |
LR6-02W8NK | 0 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีดำ | - |
M12 ตัวเชื่อมต่อ แบบ 8 พิน (ผลิตภัณฑ์ประกอบแล้ว)
แบบอย่าง | ชั้น | พิกัดแรงดันไฟฟ้า | การติดตั้ง | การเดินสาย | บัซเซอร์ | เครื่องส่งสัญญาณ WD | สีตัวถัง | สีของหน่วย LED |
---|---|---|---|---|---|---|---|---|
LR6-302W8NW-RYG | 3 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว |
LR6-402W8NW-RYGB | 4 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน |
LR6-502W8NW-RYGBC | 5 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน, สีขาว |
LR6-402W8BW-RYGB | 4 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | มีเสียงบัซเซอร์ | รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน |

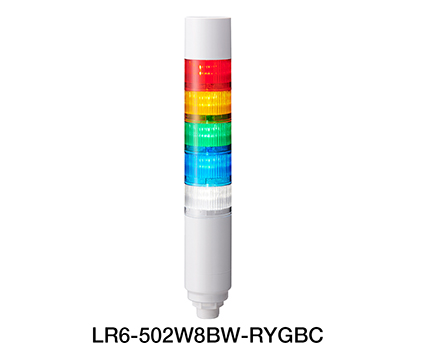

LR6-502W8BW-RYGBC | 5 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | มีเสียงบัซเซอร์ | รองรับ | สีขาวขุ่น | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน, สีขาว |
LR6-402W8NK-RYGB | 4 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีดำ | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน |

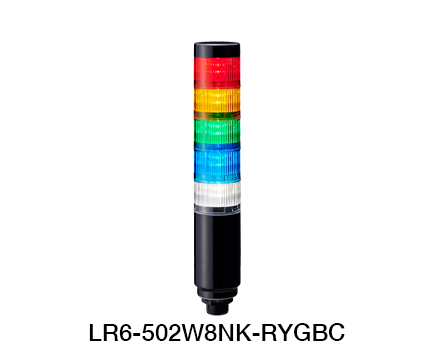

LR6-502W8NK-RYGBC | 5 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | ไม่มีเสียงสัญญาณเตือน | รองรับ | สีดำ | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน, สีขาว |
LR6-402W8BK-RYGB | 4 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | มีเสียงบัซเซอร์ | รองรับ | สีดำ | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน |
LR6-502W8BK-RYGBC | 5 | 24V DC | การติดตั้งโดยตรง (การติดตั้งด้วยน็อต M30) | ขั้วต่อ M12 8 พิน | มีเสียงบัซเซอร์ | รองรับ | สีดำ | สีแดง, อำพัน, สีเขียว, สีน้ำเงิน, สีขาว |
ดาวน์โหลดโบรชัวร์
คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
ดาวน์โหลดไฟล์
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
คู่มือการใช้งาน
2D CAD / 3D CAD
-
3D_CAD[IGS]
-
LR6-102W4N(4pin_1-ชั้น)
-
LR6-202W4N(4pin_2-ชั้น)
-
LR6-302W4N(4pin_3-ชั้น)
-
LR6-102W5B(5pin_1-ชั้น_มีเสียงบัซเซอร์)
-
LR6-202W5B(5pin-2-ชั้น_มีเสียงบัซเซอร์)
-
LR6-302W5B(5pin-3-ชั้น_มีเสียงบัซเซอร์)
-
LR6-402W8N(8pin-4-ชั้น)
-
LR6-402W8B(8pin-4-ชั้น_มีเสียงบัซเซอร์)
-
LR6-502W8N(8pin-5-ชั้น)
-
LR6-502W8B(8pin-5-ชั้น_มีเสียงบัซเซอร์)
-
LR6-02W8N(8pin_เพียงแค่ตัวเครื่อง)
-
-
3D_CAD[STEP]
-
LR6-102W4N(4pin_1-ชั้น)
-
LR6-202W4N(4pin_2-ชั้น)
-
LR6-302W4N(4pin_3-ชั้น)
-
LR6-102W5B(5pin_1-ชั้น_มีเสียงบัซเซอร์)
-
LR6-202W5B(5pin-2-ชั้น_มีเสียงบัซเซอร์)
-
LR6-302W5B(5pin-3-ชั้น_มีเสียงบัซเซอร์)
-
LR6-402W8N(8pin-4-ชั้น)
-
LR6-402W8B(8pin-4-ชั้น_มีเสียงบัซเซอร์)
-
LR6-502W8N(8pin-5-ชั้น)
-
LR6-502W8B(8pin-5-ชั้น_มีเสียงบัซเซอร์)
-
LR6-02W8N(8pin_เพียงแค่ตัวเครื่อง)
-
-
3D_CAD[x_t]
-
LR6-102W4N(4pin_1-ชั้น)
-
LR6-202W4N(4pin_2-ชั้น)
-
LR6-302W4N(4pin_3-ชั้น)
-
LR6-102W5B(5pin_1-ชั้น_มีเสียงบัซเซอร์)
-
LR6-202W5B(5pin-2-ชั้น_มีเสียงบัซเซอร์)
-
LR6-302W5B(5pin-3-ชั้น_มีเสียงบัซเซอร์)
-
LR6-402W8N(8pin-4-ชั้น)
-
LR6-402W8B(8pin-4-ชั้น_มีเสียงบัซเซอร์)
-
LR6-502W8N(8pin-5-ชั้น)
-
LR6-502W8B(8pin-5-ชั้น_มีเสียงบัซเซอร์)
-
LR6-02W8N(8pin_เพียงแค่ตัวเครื่อง)
-
ข้อมูลจำเพาะของผลิตภัณฑ์

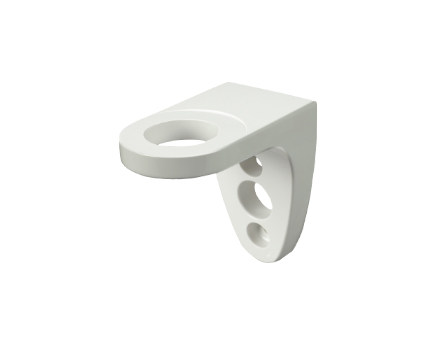

ชิ้นส่วนอะไหล่
LR6-W4 / W5 / W8
LR6-W4 / W5 / W8
ชิ้นส่วนอะไหล่
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
B32310072-7F1 | 1 | ||||
![]() |
B25310067-6F1 | 1-5: Depends on the number of tiers. | ||||
![]() |
B25110067-F1 | 2~7 Depends on the number of tiers. |
Package contains 5 pieces. |
