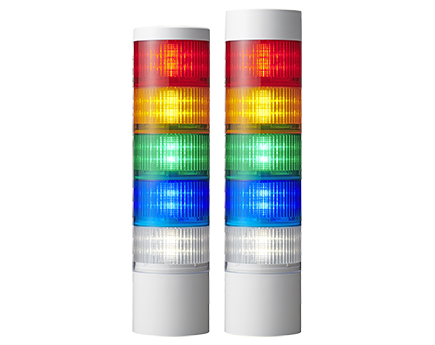

ไฟสัญญาณไฟ LED Tower（Φ100）
LR10

ไฟสัญญาณเตือนแบบชั้นที่มีรูปแบบแสงต่างๆ และความเข้ากันได้ภายนอกอาคาร

  • การควบคุม I/O
  • ตัวเชื่อมต่อ M12
  • เสาสัญญาณเตือน
  • Φ100
  • โทน
  • 92dB
  • IP66
  • IP69K
  • แดง
  • เหลืองอำพัน
  • เขียว
  • น้ำเงิน
  • ขาว
  • ไฟสัญญาณไฟ LED Tower（Φ100） LR10

รูปแบบแสงต่างๆ ( ต่อเนื่อง วาบ กะพริบ และหมุน )

นอกเหนือจากการกะพริบต่อเนื่องซึ่งมีให้ในไฟสัญญาณเตือนแบบชั้นมาตรฐานแล้ว ยังมีการเพิ่มการกะพริบและการหมุนแบบไม่ใช้มอเตอร์ สามารถเลือกวิธีการเลือกรูปแบบแสงที่เหมาะสมที่สุดได้ตามความต้องการของคุณ
คลิกที่นี่ เพื่อดูวิดีโอแสดงรูปแบบแสง

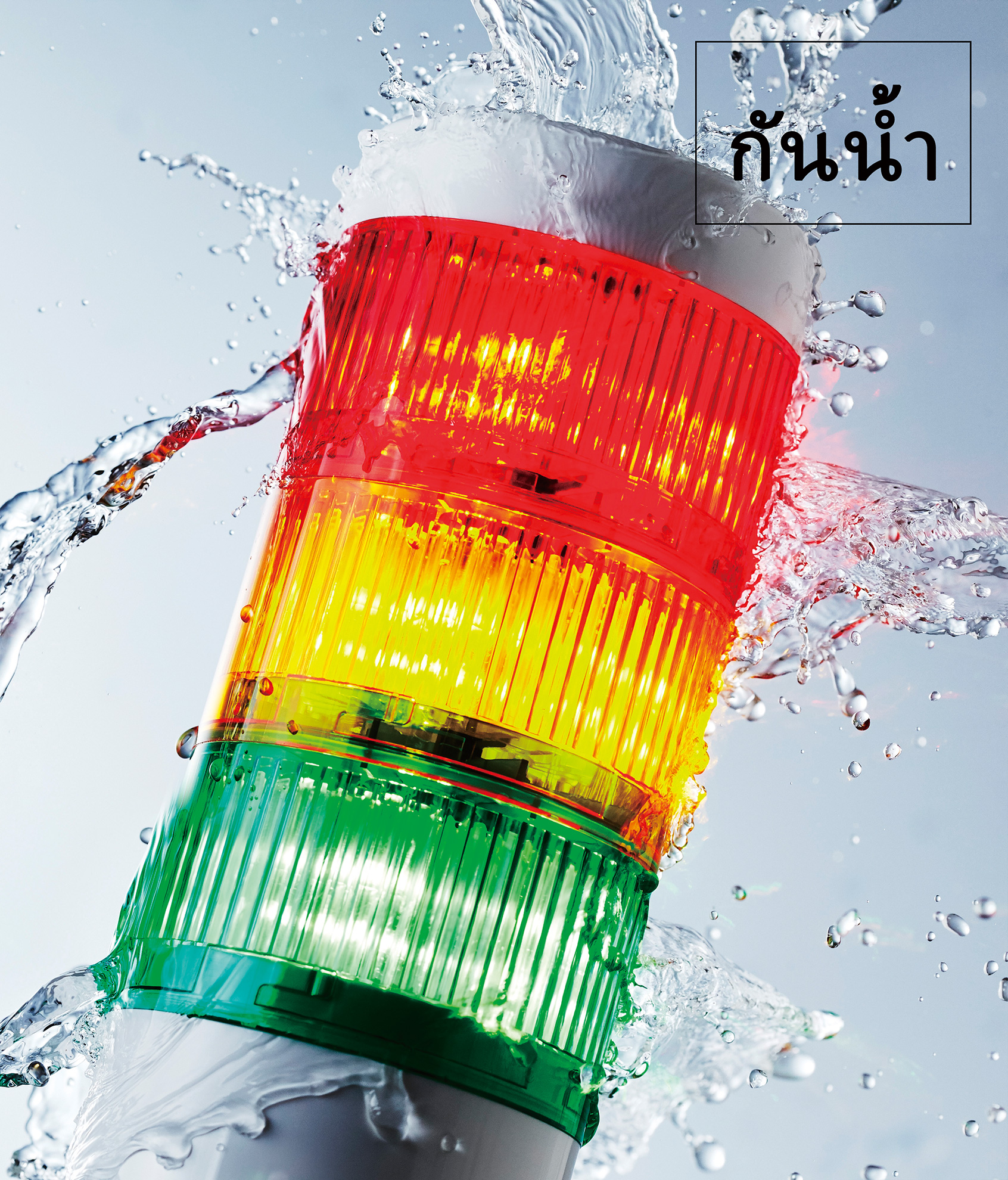

ตรงตามมาตรฐาน IP66/69K
วางใจได้แม้ในสภาพแวดล้อมที่สมบุกสมบัน

ประสิทธิภาพการกันน้ำและกันฝุ่นระดับสูงสุดสำหรับ ไฟสัญญาณเตือนแบบชั้น
ไม่เพียงแต่สามารถใช้กลางแจ้งเท่านั้น แต่ยังสามารถใช้ได้อย่างปลอดภัยในโรงงานอาหารและสิ่งอำนวยความสะดวกอื่นๆ

ระดับการป้องกัน

IP6X:
ชนิดกันฝุ่น (ป้องกันฝุ่นเข้าได้อย่างสมบูรณ์)
IPX6:
ป้องกัน Violent jet (ฉีดน้ำแรงด้วยหัวฉีดจากทุกทิศทาง)
IP69K
ไม่ควรมีน้ำไหลเข้าเมื่อหน่วยทดสอบอยู่ภายใต้น้ำร้อนที่อุณหภูมิ 80 ℃ ปล่อยผ่านหัวฉีดที่มีรูปร่างตามที่กำหนดที่แรงดันน้ำ 80-100 BAR และอัตราการไหล 14-16 ลิตร/นาที
นอกจากนี้ ระยะห่างระหว่างชุดทดสอบและหัวฉีดคือ 10-15 ซม.
และปล่อยน้ำออกเป็นเวลา 30 วินาทีในแต่ละทิศทาง 0, 30, 60 และ 90 องศา

ระดับการป้องกัน

IP6X:
ชนิดกันฝุ่น (ป้องกันฝุ่นเข้าได้อย่างสมบูรณ์)
IPX6:
ป้องกัน Violent jet (ฉีดน้ำแรงด้วยหัวฉีดจากทุกทิศทาง)
IP69K
ไม่ควรมีน้ำไหลเข้าเมื่อหน่วยทดสอบอยู่ภายใต้น้ำร้อนที่อุณหภูมิ 80 ℃ ปล่อยผ่านหัวฉีดที่มีรูปร่างตามที่กำหนดที่แรงดันน้ำ 80-100 BAR และอัตราการไหล 14-16 ลิตร/นาที
นอกจากนี้ ระยะห่างระหว่างชุดทดสอบและหัวฉีดคือ 10-15 ซม.
และปล่อยน้ำออกเป็นเวลา 30 วินาทีในแต่ละทิศทาง 0, 30, 60 และ 90 องศา

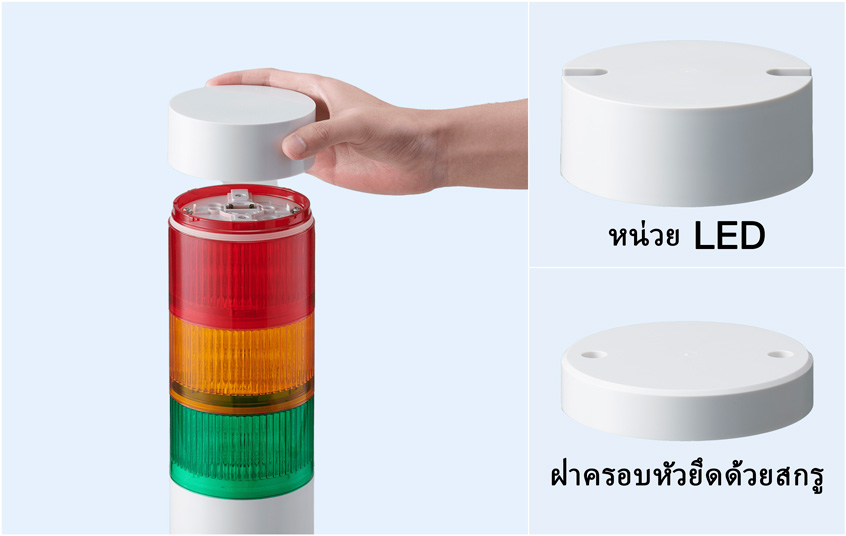

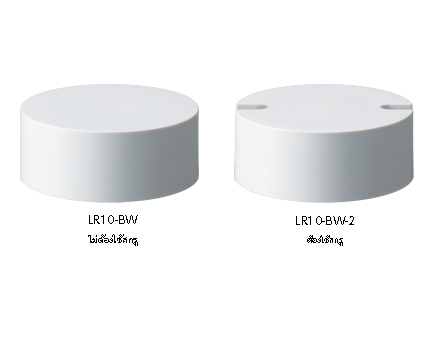

ฝาครอบศีรษะแบบยึดด้วยสกรูและชุดออดเป็นตัวเลือก

มีอุปกรณ์เสริมที่ครอบศีรษะและชุดกริ่งที่ยึดด้วยสกรูเพื่อป้องกันไม่ให้หลุดออก. สามารถใช้สกรูที่ใช้ในยูนิตสำเร็จรูปได้ ดังนั้นจำเป็นต้องเปลี่ยนยูนิตด้านบนเท่านั้น

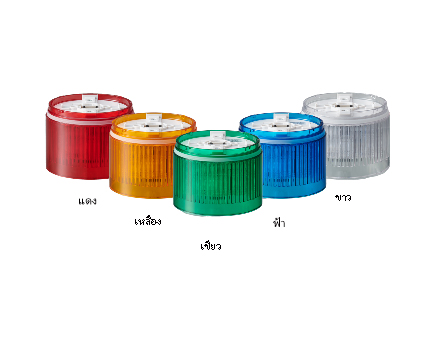

ติดต่อตัวแทนจำหน่ายของคุณสำหรับชุดสีต่างๆ

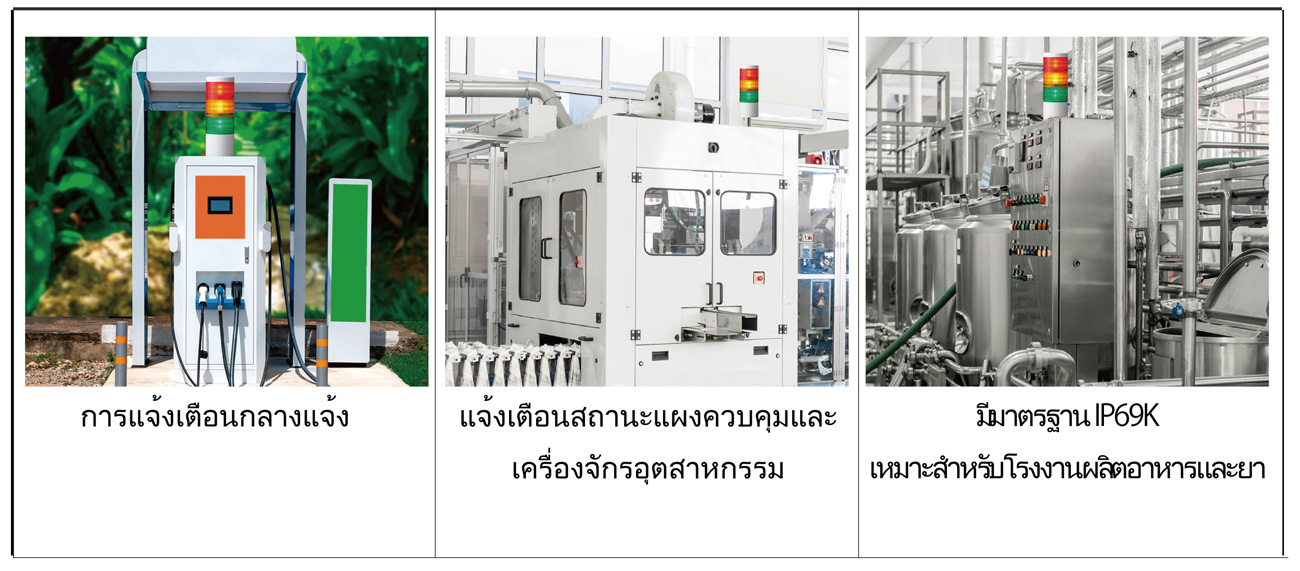

แอปพลิเคชัน

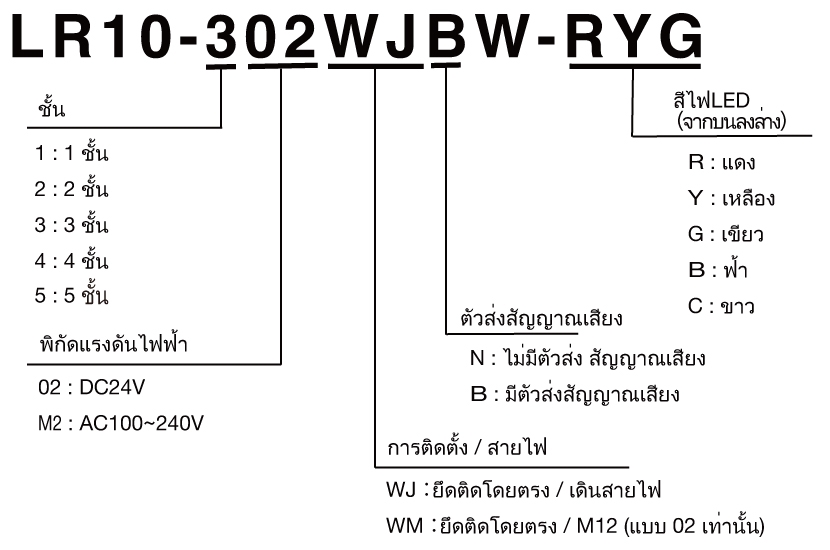

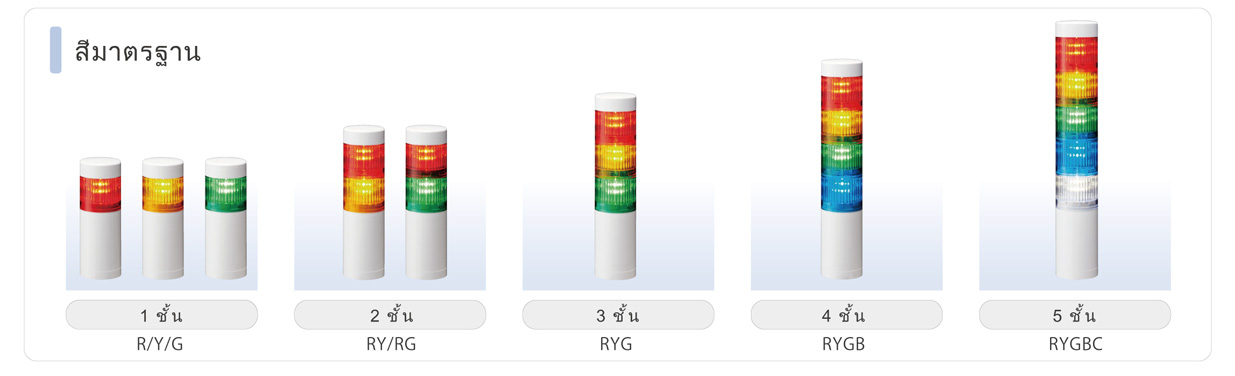

รายการผลิตภัณฑ์

โมเดล ชั้น พิกัดแรงดันไฟฟ้า ตัวส่งสัญญาณเสียง ส
LR10-102WJNW-R/Y/G 1 DC24V ไม่มีตัวส่ง สัญญาณเสียง แดง / เหลือง / เขียว
LR10-202WJNW-RY/RG 2 แดง • เหลือง / แดง • เขียว
LR10-302WJNW-RYG 3 แดง • เหลือง • เขียว
LR10-402WJNW-RYGB 4 แดง • เหลือง • เขียว • ฟ้า
LR10-502WJNW-RYGBC 5 แดง • เหลือง • เขียว • ฟ้า • ขาว
LR10-1M2WJNW-R/Y/G 1 AC100-240V แดง / เหลือง / เขียว
LR10-2M2WJNW-RY/RG 2 แดง • เหลือง / แดง • เขียว
LR10-3M2WJNW-RYG 3 แดง • เหลือง • เขียว
LR10-4M2WJNW-RYGB 4 แดง • เหลือง • เขียว • ฟ้า
LR10-5M2WJNW-RYGBC 5 แดง • เหลือง • เขียว • ฟ้า • ขาว
LR10-102WJBW-R/Y/G 1 DC24V มีตัวส่ง สัญญาณเสียง แดง / เหลือง / เขียว
LR10-202WJBW-RY/RG 2 แดง • เหลือง / แดง • เขียว
LR10-302WJBW-RYG 3 แดง • เหลือง • เขียว
LR10-402WJBW-RYGB 4 แดง • เหลือง • เขียว • ฟ้า
LR10-502WJBW-RYGBC 5 แดง • เหลือง • เขียว • ฟ้า • ขาว
LR10-1M2WJBW-R/Y/G 1 AC100-240V แดง / เหลือง / เขียว
LR10-2M2WJBW-RY/RG 2 แดง • เหลือง / แดง • เขียว
LR10-3M2WJBW-RYG 3 แดง • เหลือง • เขียว
LR10-4M2WJBW-RYGB 4 แดง • เหลือง • เขียว • ฟ้า
LR10-5M2WJBW-RYGBC 5 แดง • เหลือง • เขียว • ฟ้า • ขาว
LR10-302WMNW-RYG 3 DC24V(M12 Connector) ไม่มีตัวส่ง สัญญาณเสียง แดง • เหลือง • เขียว
LR10-02WJNW 0 DC24V ไม่มีตัวส่ง สัญญาณเสียง ไม่มีหน่วย LED
LR10-M2WJNW 0 AC100-240V ไม่มีตัวส่ง สัญญาณเสียง ไม่มีหน่วย LED
LR10-WMNW 0 DC24V(M12 Connector) ไม่มีตัวส่ง สัญญาณเสียง ไม่มีหน่วย LED

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

LR10  

LR10  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement

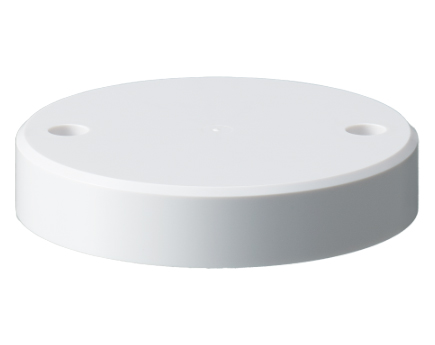

Headcover
GA0001577-F1 1
Mounting Gasket
GA0001587-F1 1
Gasket
GA0001588-F1 2～7　　Depends on the number of tiers.
