ไฟสัญญาณควบคุมด้วยมือ ทาวเวอร์ไลท์ (LR5)
HSST-3M2

ไฟสัญญาณควบคุมด้วยมือ ทาวเวอร์ไลท์ (LR5) มาพร้อมกล่องสวิตช์มีสาย เหมาะสำหรับแสดงสถานะและเตือนภัยในพื้นที่อุตสาหกรรม.

  • เสาสัญญาณเตือน
  • Φ50
  • เปิดต่อเนื่อง
  • ในร่ม
  • IP20
  • IP54
  • แดง
  • เหลืองอำพัน
  • เขียว
  • ไฟสัญญาณควบคุมด้วยมือ ทาวเวอร์ไลท์ (LR5) HSST-3M2

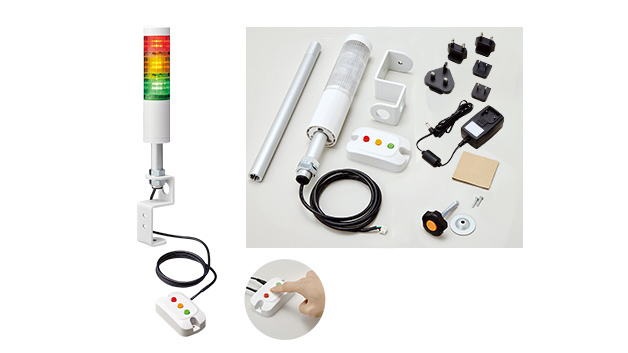

HSST KIT ประกอบด้วย

  • หอสัญญาณพร้อม LED สามช่วง (แดง, เหลือง, เขียว) พร้อมสายเคเบิลที่ต่อไว้แล้ว 4 ฟุต
  • แหล่งจ่ายไฟ AC 100-240V พร้อมสายเคเบิล 5 ฟุต
  • กล่องควบคุมพร้อมปุ่มล็อค 3 ปุ่มและสกรูติดตั้ง
  • ขาตั้งสองตำแหน่งพร้อมสกรูปรับ, สำหรับติดตั้งบนรางไดน์หรือพาร์ติชัน
  • ขาตั้งขนาด 3 นิ้วและ 12 นิ้ว

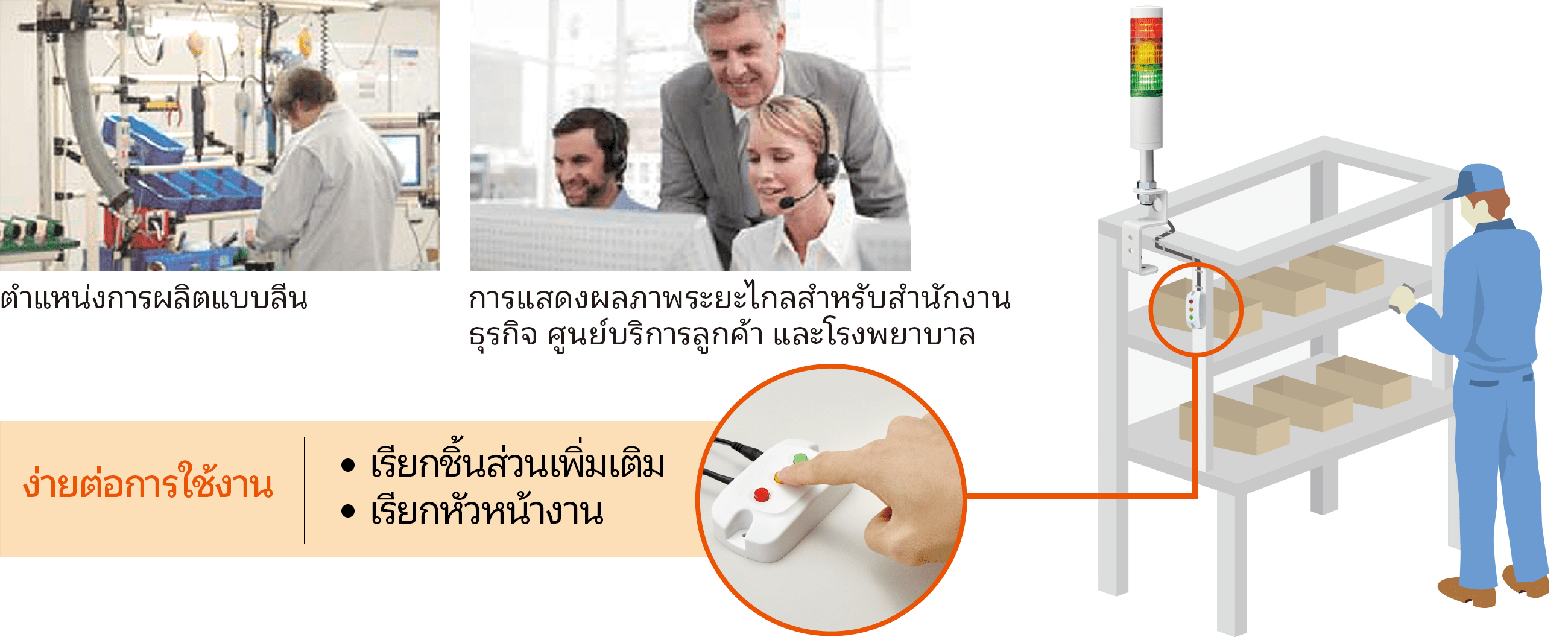

การใช้งาน







ข้อมูลจำเพาะ

ขนาด - Φ50mm x 307 (ขาตั้งสั้น)
- Φ50mm x 507 (ขาตั้งยาว)
แรงดันไฟฟ้าที่กำหนด - 100-240V AC
สีตัวเครื่อง - สีขาวออฟไวท์
ฟังก์ชัน - ไฟส่องสว่างต่อเนื่อง
- ควบคุมด้วยมือ
การติดตั้ง - ติดตั้งด้วยขาคลิป
- ติดตั้งบนผนัง
- ติดตั้งขอบคอก
ชั้นที่สามารถเรียงซ้อน - มีเฉพาะแบบสามชั้นเท่านั้น
สีโมดูล - สี LED: เพิ่ม (มีเฉพาะสีแดง/เหลือง/เขียว)
- สีเลนส์: ใส (แสดงสีเมื่อเปิดใช้งาน)
มาตรฐานการปฏิบัติตาม - RoHS
- FCC
- UL48
- EN61000-6-4, EN61000-6-2, EN61000-3-2, EN61000-3-3, EN IEC 63000
อัตราการป้องกัน - IP20 (กล่องสวิตช์)
- IP54 (หอสัญญาณ)

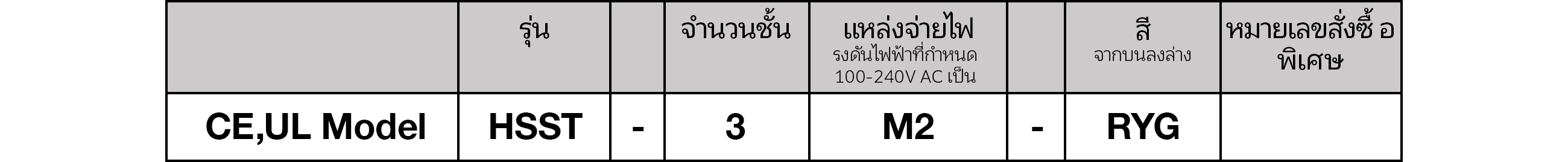

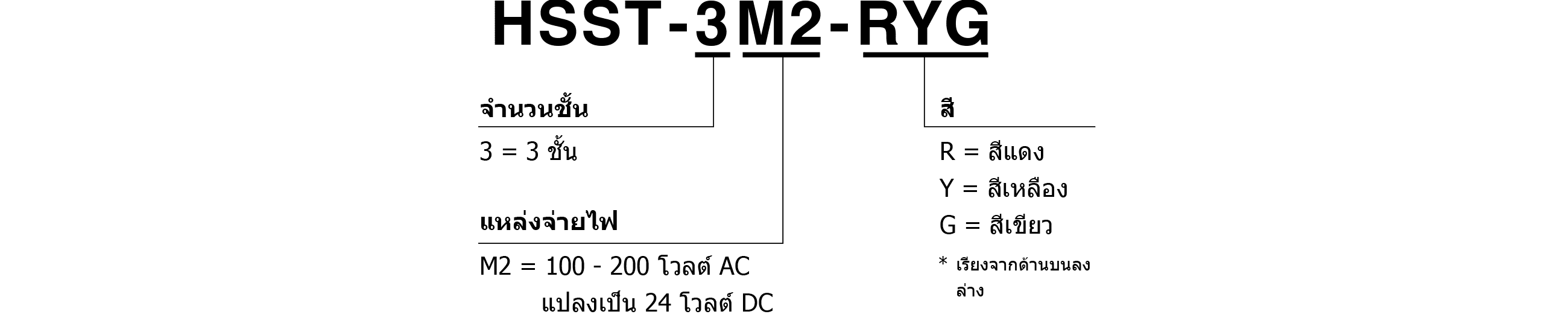

รหัสรุ่น

รหัสรุ่น

รายการสินค้า

รุ่น ขนาด จำนวนชั้น แรงดันไฟฟ้าที่กำหนด สีของไฟ LED
HSST-3M2-RYG φ50 มม. 3 100–240 โวลต์ AC แดง / เหลือง / เขียว

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""

คู่มือการใช้งาน

2D CAD / 3D CAD

ข้อมูลจำเพาะของผลิตภัณฑ์

HSST-3M2  

HSST-3M2  

ชิ้นส่วนอะไหล่

Category No. Part Name Part Number Required Qty Specification Approximate time of replacement
Headcover: Off-white
B32310071-7F1 1

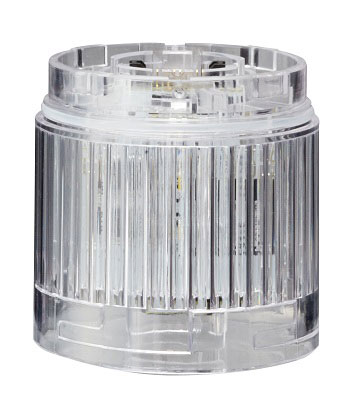

LED Unit: Red (clear lens)
B72100248-1F1 1

Includes O-ring.
LED Unit: Amber (clear lens)
B72100248-2F1 1

Includes O-ring.
LED Unit: Green (clear lens)
B72100248-3F1 1

Includes O-ring.

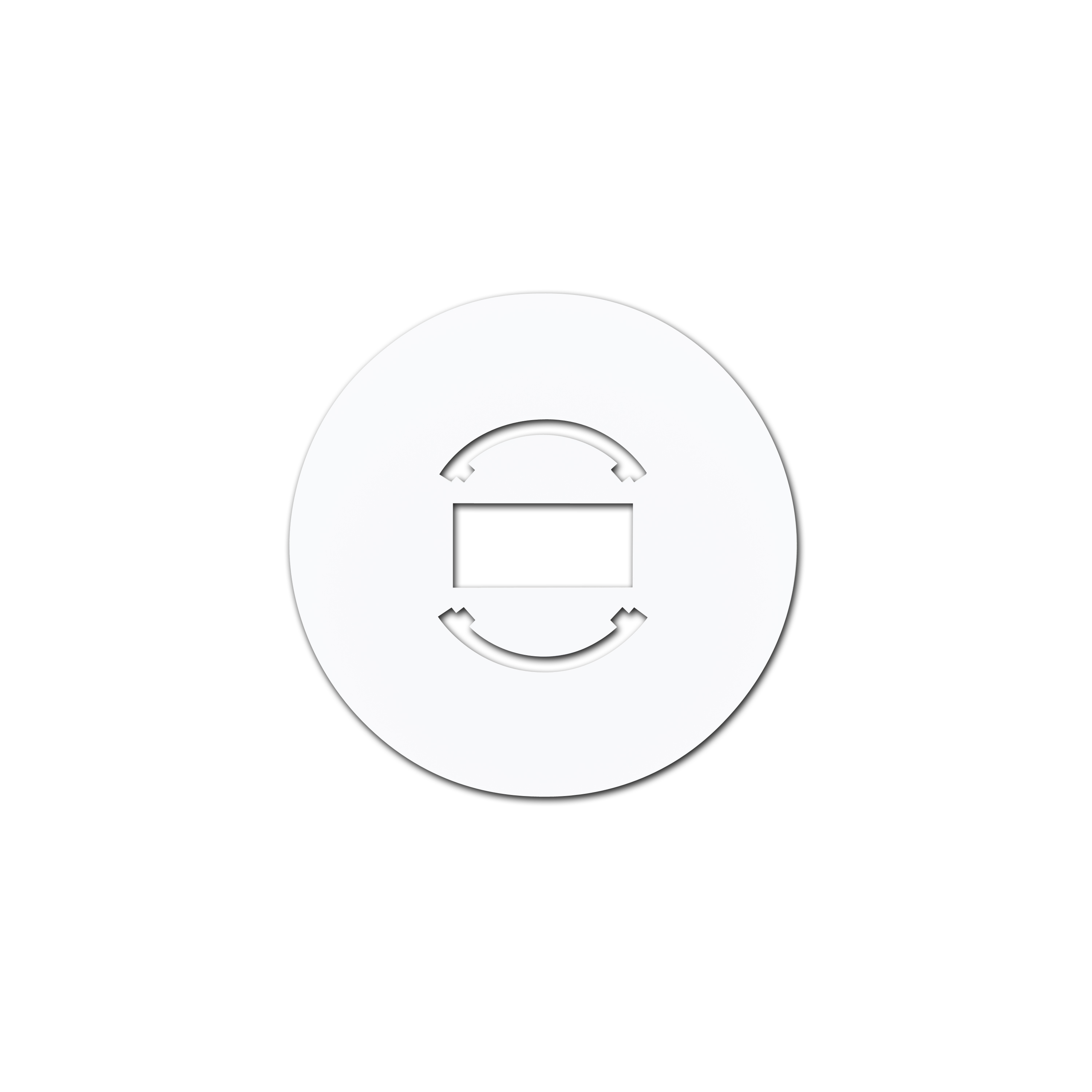

Filter Sheet (5 pieces)
B25310067-5F1 3

Package contains 5 pieces.

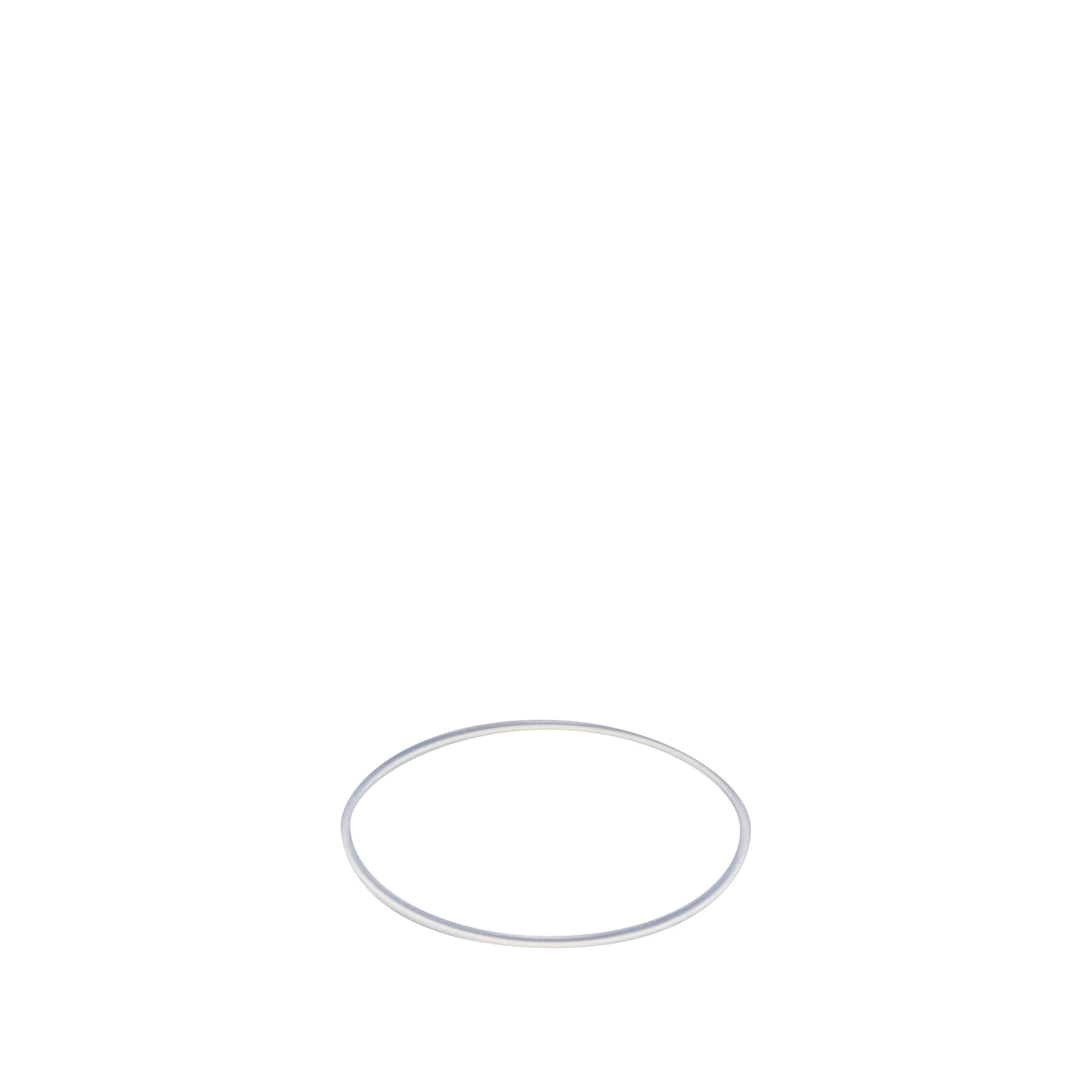

O-ring (5 pieces)
B25110066-F1 5

Package contains 5 pieces.
Pole Bracket: Off-white
B22210160-7F1 1

Kit includes O-ring, Waterproof Ring and self-tapping screw (2 pieces)
Waterproof Ring
B25110047-F1 1

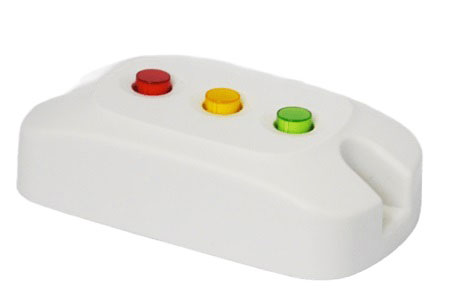

Switch Box
T16000002-F2 1

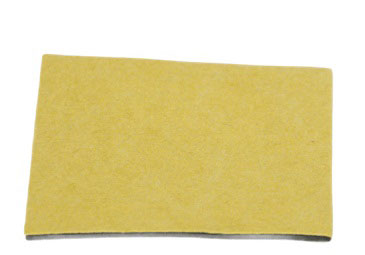

Double-sided Tape (5 pieces)
B96110002-F1 1

Package contains 5 pieces.

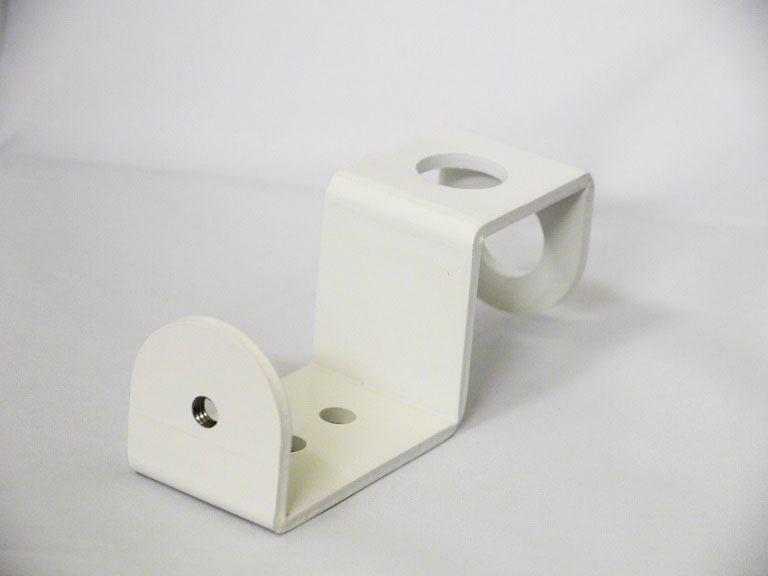

Bracket
T85130016-F1 1

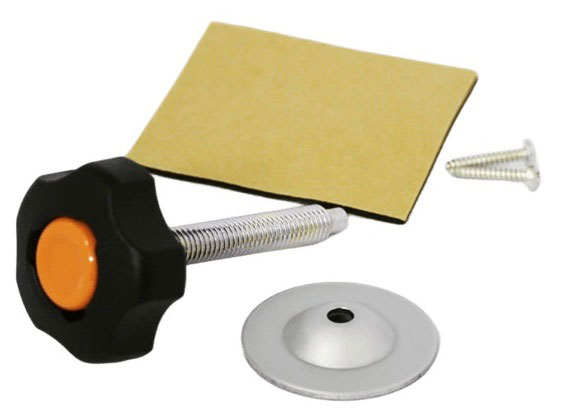

Accessory Assembly
T81800030-F1 1

Miscellaneous items included with product.
Tightening Screw、 Fitting Plate、Double-sided Tape、
Tapping Screw （3×18) (2 pieces)
