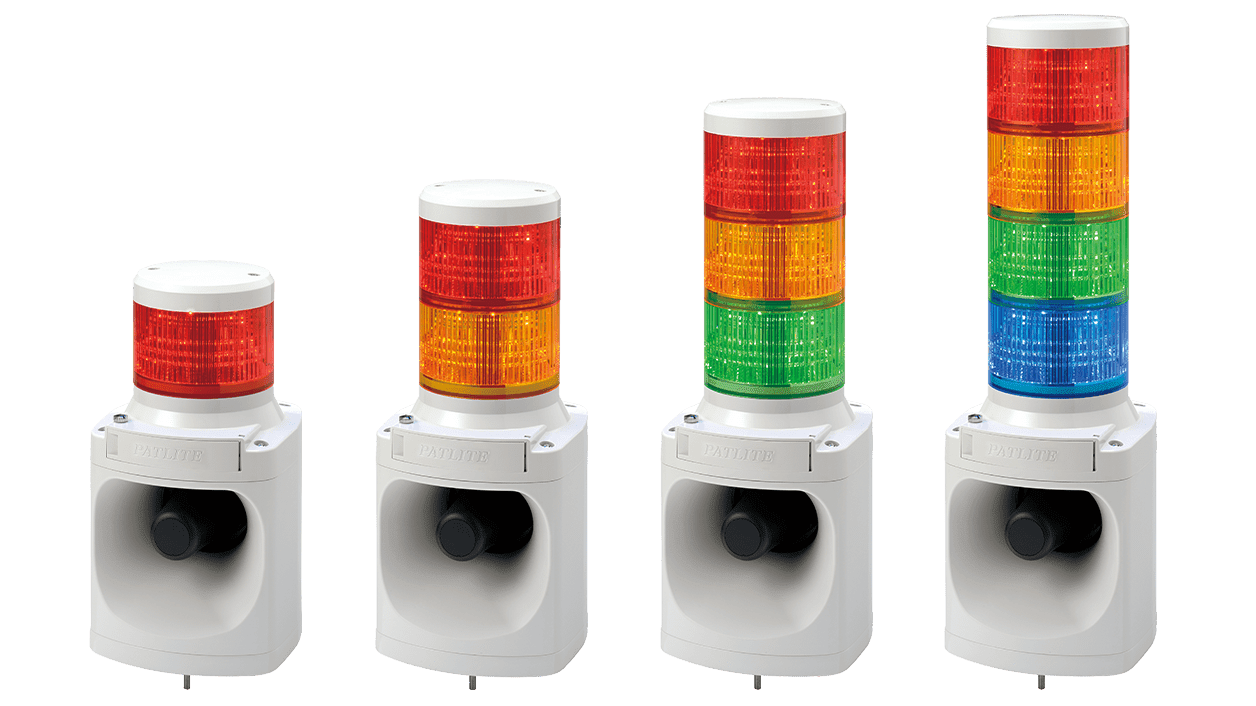

ไฟสัญญาณแบบชั้นพร้อมเสียง
LKEH-FA/C/D/E
ไฟสัญญาณ LED แบบชั้นพร้อมลำโพงเสียงอิเล็กทรอนิกส์ความดังสูงถึง 105dB ตอบโจทย์การติดตั้งบนเครื่องจักรขนาดใหญ่หรือที่สูง ด้วยโคมไฟโพลีคาร์บอเนตที่ทนแรงกระแทกและความร้อน ป้องกันฝุ่นและน้ำระดับ IP53 ปรับระดับเสียงได้ มีฟังก์ชันลดเสียง พร้อมรองรับการควบคุมด้วย NPN Open Collector รุ่น 24V ผ่านมาตรฐาน CE และเปลี่ยนกลุ่มเสียงได้ด้วย SD การ์ด
- การควบคุม I/O
- เสาสัญญาณเตือน
- Φ100
- เปิดต่อเนื่อง
- กระพริบ (แฟลช)
- ผลิตภัณฑ์ไฮบริด
- โทน
- ทำนอง
- 105dB
- ในร่ม
- IP53
- แดง
- เหลืองอำพัน
- เขียว
- น้ำเงิน
- สีขาว
**คุณลักษณะผลิตภัณฑ์**
คุณสมบัติของผลิตภัณฑ์
LKEH Series ผสานรวมระหว่างสัญญาณเสียงทรงพลังและไฟสัญญาณแบบชั้น ให้ทั้งการแสดงผลด้วยแสงและเสียงในอุปกรณ์เดียว
- ให้การมองเห็นที่ชัดเจนจากระยะไกลด้วยไฟ LED ความสว่างสูง และเลนส์ขนาดØ100 มม.
- ทนต่อการสั่นสะเทือนได้สูงด้วยการออกแบบที่รองรับแรงสั่นสะเทือนถึง2G
- ควบคุมได้ง่ายด้วยสายสัญญาณเพียงเส้นเดียว สำหรับทั้งไฟและเสียง
- มาตรฐานรับรอง: CE, RoHS, IP53 (UL, c-UL อยู่ระหว่างการรับรอง)
- รองรับการโปรแกรมผ่าน SD Card (จัดจำหน่ายแยกต่างหาก)
- ปรับระดับความดังเสียงได้ตั้งแต่0 ถึง 105dB (ที่ระยะ 1 เมตร) เพื่อให้เหมาะกับสภาพแวดล้อมที่แตกต่างกัน
- พื้นผิวเลนส์แบบเรียบ เพื่อความสะอาดและป้องกันฝุ่น
หมายเหตุ: PATLITE Corporation ยังไม่ได้ขออนุญาตใช้งานเสียงหรือดนตรีที่มีลิขสิทธิ์สำหรับรุ่น LKEH-FA, FC และ FD นอกประเทศญี่ปุ่น
กรุณาติดต่อผู้แทนจำหน่าย PATLITE ในพื้นที่ของท่านสำหรับข้อมูลเพิ่มเติม
ข้อมูลจำเพาะ
ขนาด | - เส้นผ่านศูนย์กลาง Ø100 มม. |
แรงดันไฟฟ้า | - 24V DC - 100V AC - 220V AC |
รูปแบบเสียง | - ใช้ได้เฉพาะกับรุ่น LKEH-FE - รองรับเสียงที่บันทึกไว้ล่วงหน้า 32 แบบ (ดูรายละเอียดในสเปค) - แบ่งเป็น8 กลุ่ม เลือกใช้งานได้ - แต่ละกลุ่มประกอบด้วยเสียง 4 แบบ |
ระดับเสียง | - สูงสุด 105dB ที่ระยะ 1 เมตร พร้อมตัวปรับระดับเสียง |
โครงสร้างตัวเครื่อง | - โมดูล LED ถูกติดตั้งและเดินสายมาจากโรงงานตามสีที่กำหนด เปลี่ยนเลนส์ได้หลังการติดตั้ง |
สีของตัวเครื่อง | - เทาอ่อน |
สีของเลนส์ | - แดง - เหลือง - เขียว - น้ำเงิน - ขาว |
วัสดุเลนส์ | - โพลีคาร์บอเนตเรซิน |
ระดับการป้องกัน | - IP53 |
อุปกรณ์เสริม | - SDV-2GP |
เสียง / ตัวอย่างเสียง

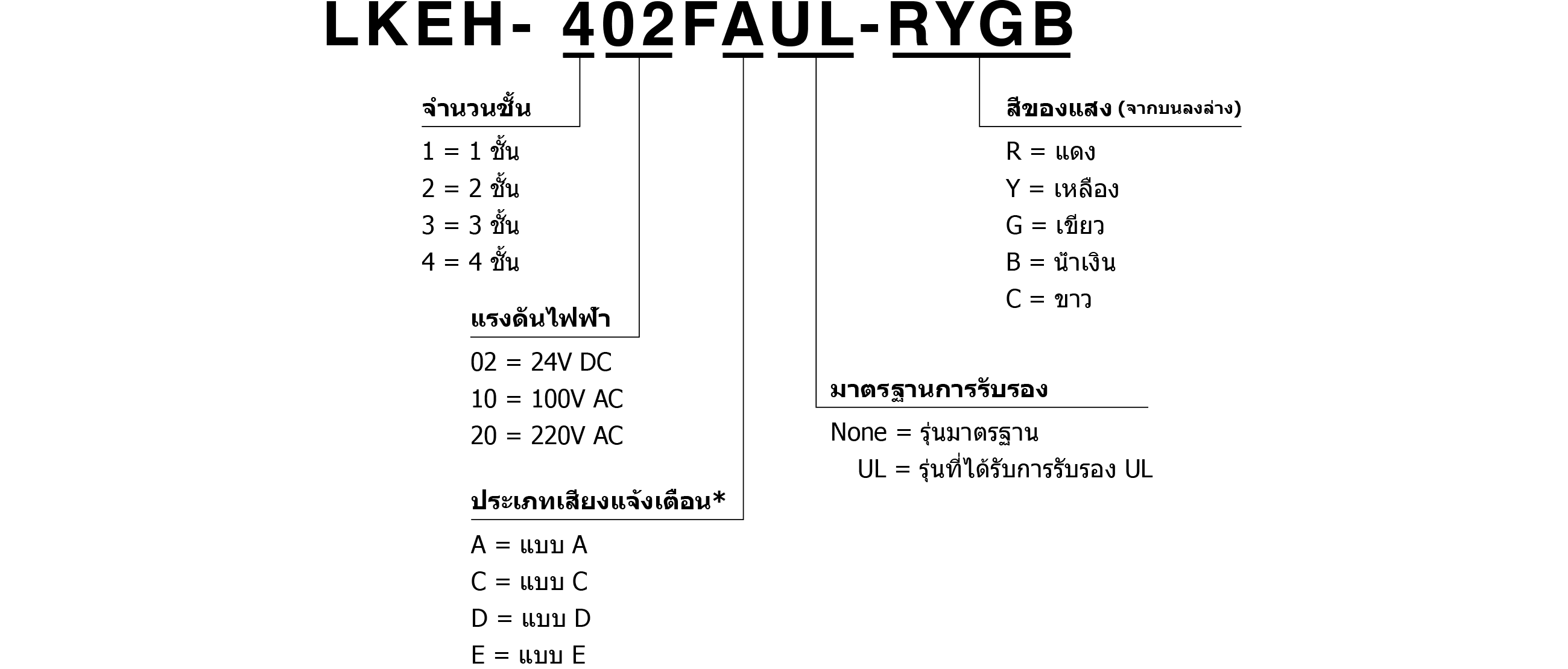

การกำหนดค่าหมายเลขรุ่น
รหัสรุ่น

โปรดดูแผนภูมิเสียงสัญญาณจากแคตตาล็อกทั่วไปสำหรับรายละเอียด
รายการผลิตภัณฑ์
รหัสรุ่น | จำนวนชั้น | แรงดันไฟฟ้า | ประเภทเสียง | ได้รับการรับรอง UL | สีของแสง |
---|---|---|---|---|---|
LKEH-102F □ -R/Y/G/B/C | 1 | 24V DC | A / C / D / E | - | แดง / เหลือง / เขียว / น้ำเงิน / ขาว |
LKEH-110F □ -R/Y/G/B/C | 1 | 100V AC | - | แดง / เหลือง / เขียว / น้ำเงิน / ขาว | |
LKEH-120F □ -R/Y/G/B/C | 1 | 220V AC | - | แดง / เหลือง / เขียว / น้ำเงิน / ขาว | |
LKEH-202F □ -RY/RG | 2 | 24V DC | - | แดง, เหลือง / แดง, เขียว | |
LKEH-210F □ -RY/RG | 2 | 100V AC | - | แดง, เหลือง / แดง, เขียว | |
LKEH-220F □ -RY/RG | 2 | 220V AC | - | แดง, เหลือง / แดง, เขียว | |
LKEH-302F □ -RYG | 3 | 24V DC | - | แดง, เหลือง, เขียว | |
LKEH-310F □ -RYG | 3 | 100V AC | - | แดง, เหลือง, เขียว | |
LKEH-320F □ -RYG | 3 | 220V AC | - | แดง, เหลือง, เขียว | |
LKEH-402F □ -RYGB | 4 | 24V DC | - | แดง, เหลือง, เขียว, น้ำเงิน | |
LKEH-410F □ -RYGB | 4 | 100V AC | - | แดง, เหลือง, เขียว, น้ำเงิน | |
LKEH-420F □ -RYGB | 4 | 220V AC | - | แดง, เหลือง, เขียว, น้ำเงิน | |
LKEH-102F □ UL-R/Y/G/B/C | 1 | 24V DC | ✔ | แดง / เหลือง / เขียว / น้ำเงิน / ขาว | |
LKEH-202F □ UL-RY/RG | 2 | 24V DC | ✔ | แดง, เหลือง / แดง, เขียว | |
LKEH-302F □ UL-RYG | 3 | 24V DC | ✔ | แดง, เหลือง, เขียว | |
LKEH-402F □ UL-RYGB | 4 | 24V DC | ✔ | แดง, เหลือง, เขียว, น้ำเงิน |
เสียงอาจเริ่มทำงานไม่พร้อมกันเมื่อใช้งานหลายยูนิต
ไม่แนะนำให้ใช้ผลิตภัณฑ์นี้กับยานพาหนะ
คู่มือการใช้งาน/ข้อมูลจำเพาะ/การวาดภาพภายนอก
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
ดาวน์โหลดไฟล์
(*) บริการดาวน์โหลดของข้อมูลในเว็บไซต์นี้ถือว่าได้ตกลงที่จะต่อไปนี้ ""
คู่มือการใช้งาน
2D CAD / 3D CAD
ข้อมูลจำเพาะของผลิตภัณฑ์
ชิ้นส่วนอะไหล่
LKEH-FA/C/D/E
LKEH-FA/C/D/E
ชิ้นส่วนอะไหล่
Category | No. | Part Name | Part Number | Required Qty | Specification | Approximate time of replacement |
---|---|---|---|---|---|---|
![]() |
B32310054-F1 | 1 | ||||
|

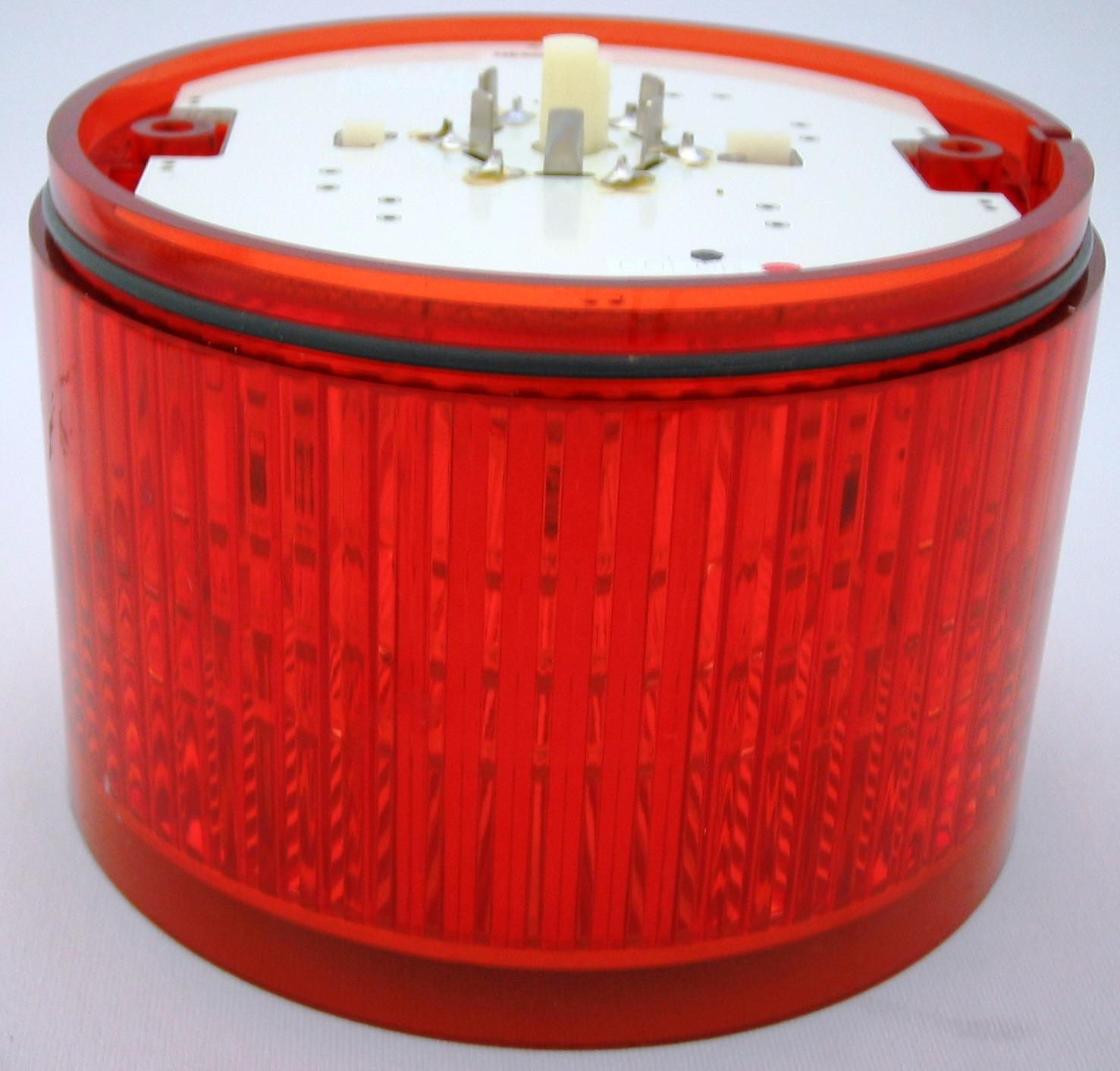

B72100151-1F1 | 1-4: Depends on number of tiers. | ||||
|

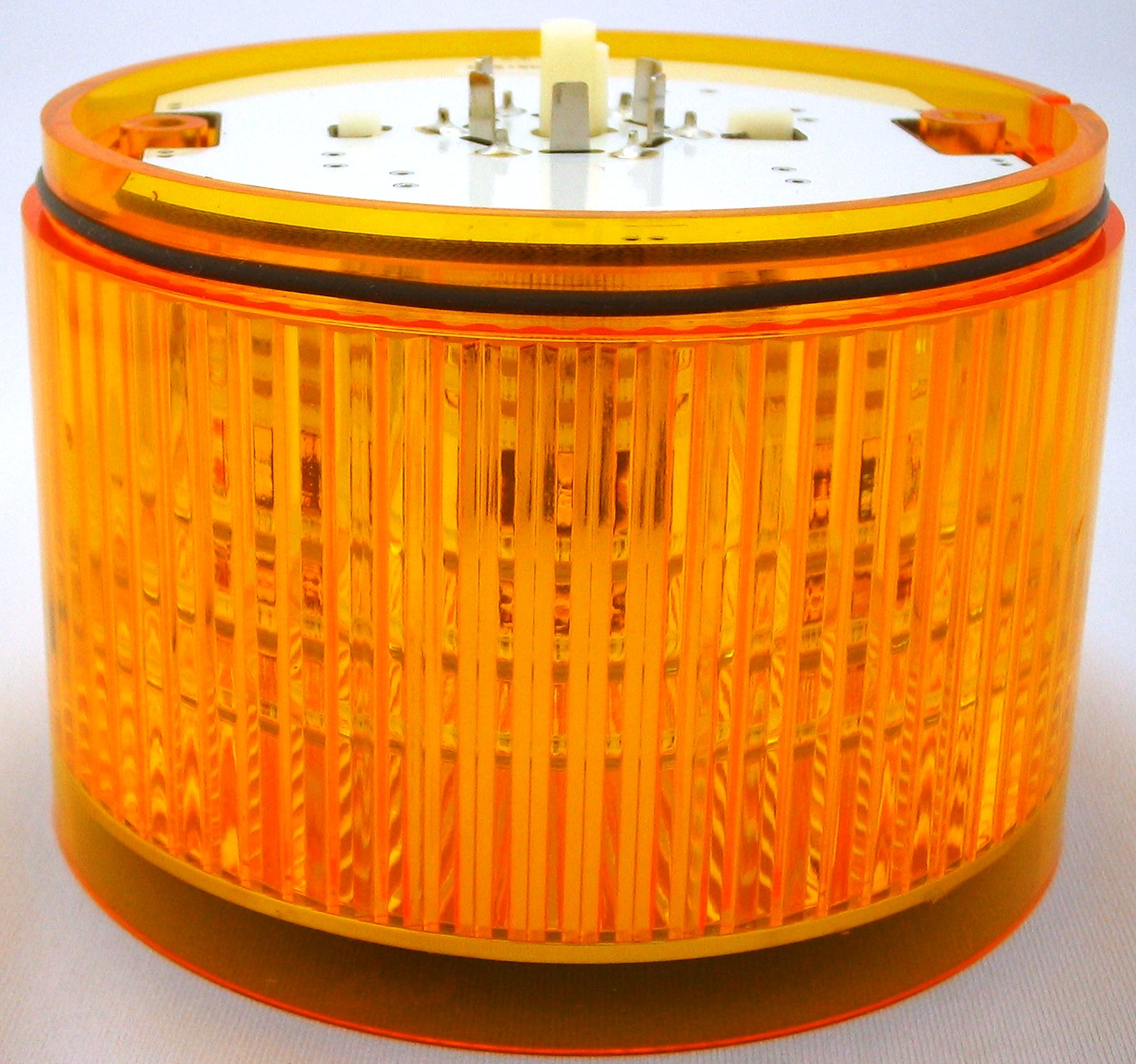

B72100151-2F1 | 1-4: Depends on number of tiers. | ||||
|

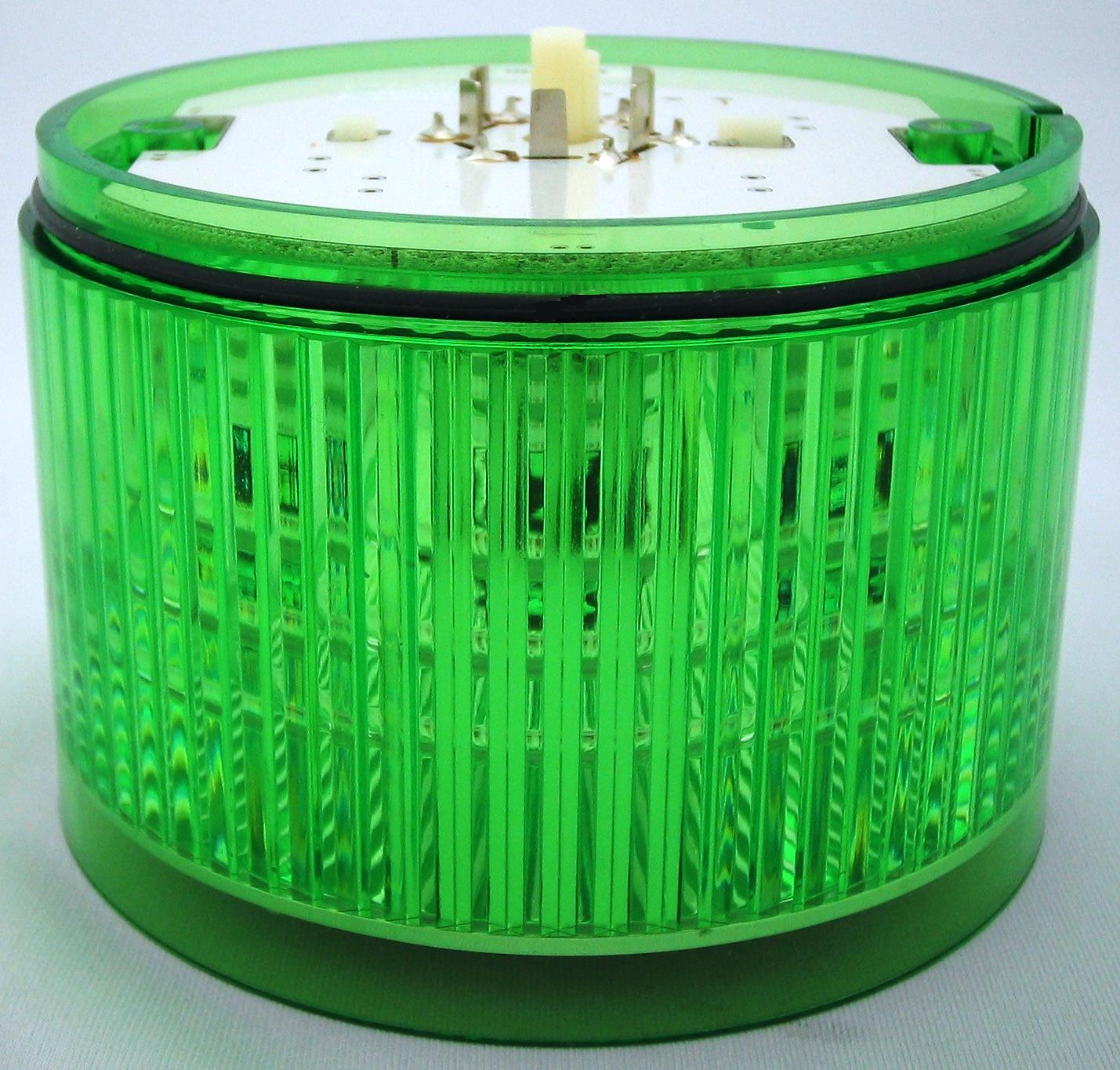

B72100151-3F1 | 1-4: Depends on number of tiers. | ||||
|

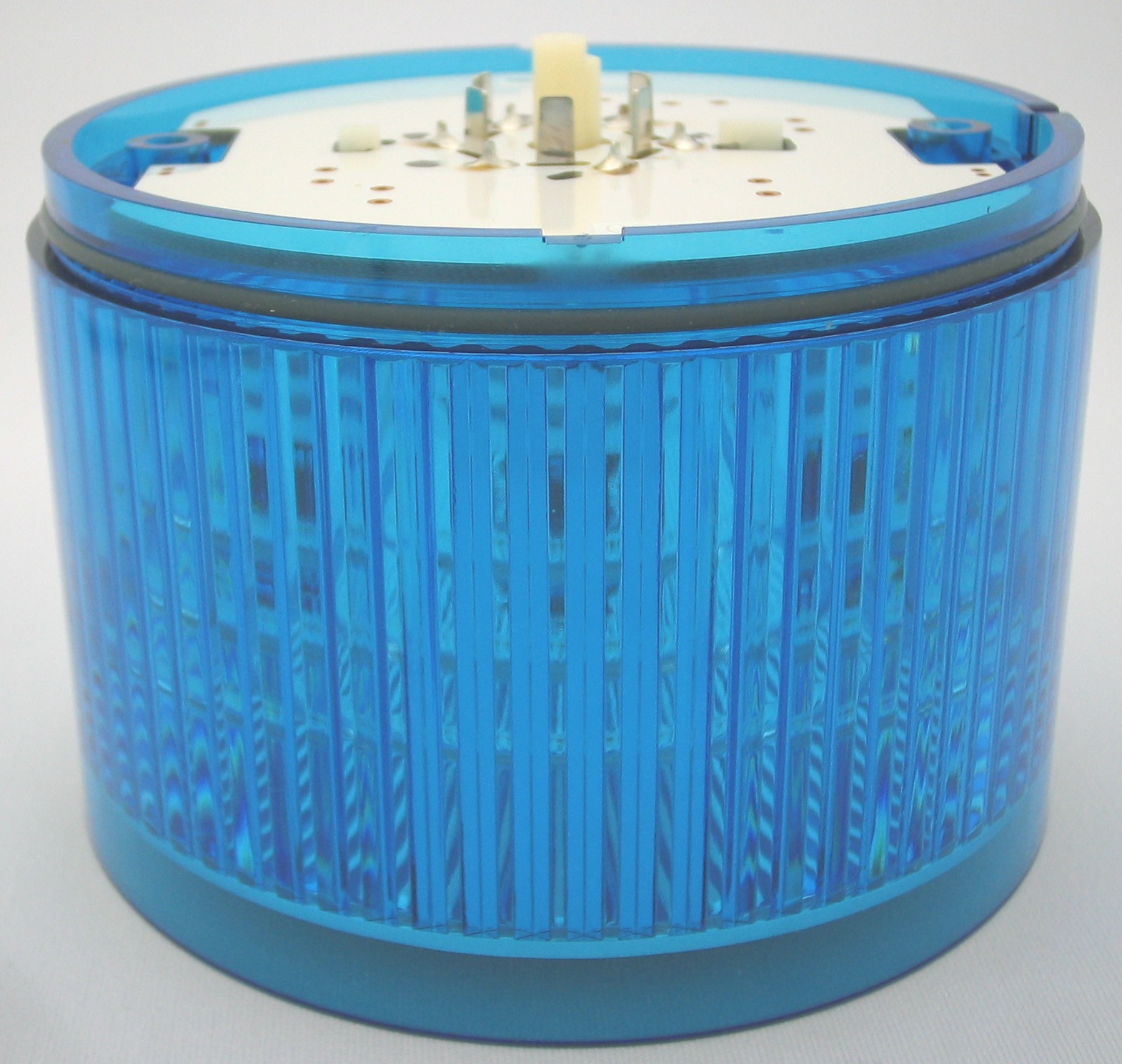

B72100151-4F1 | 1-4: Depends on number of tiers. | ||||
|

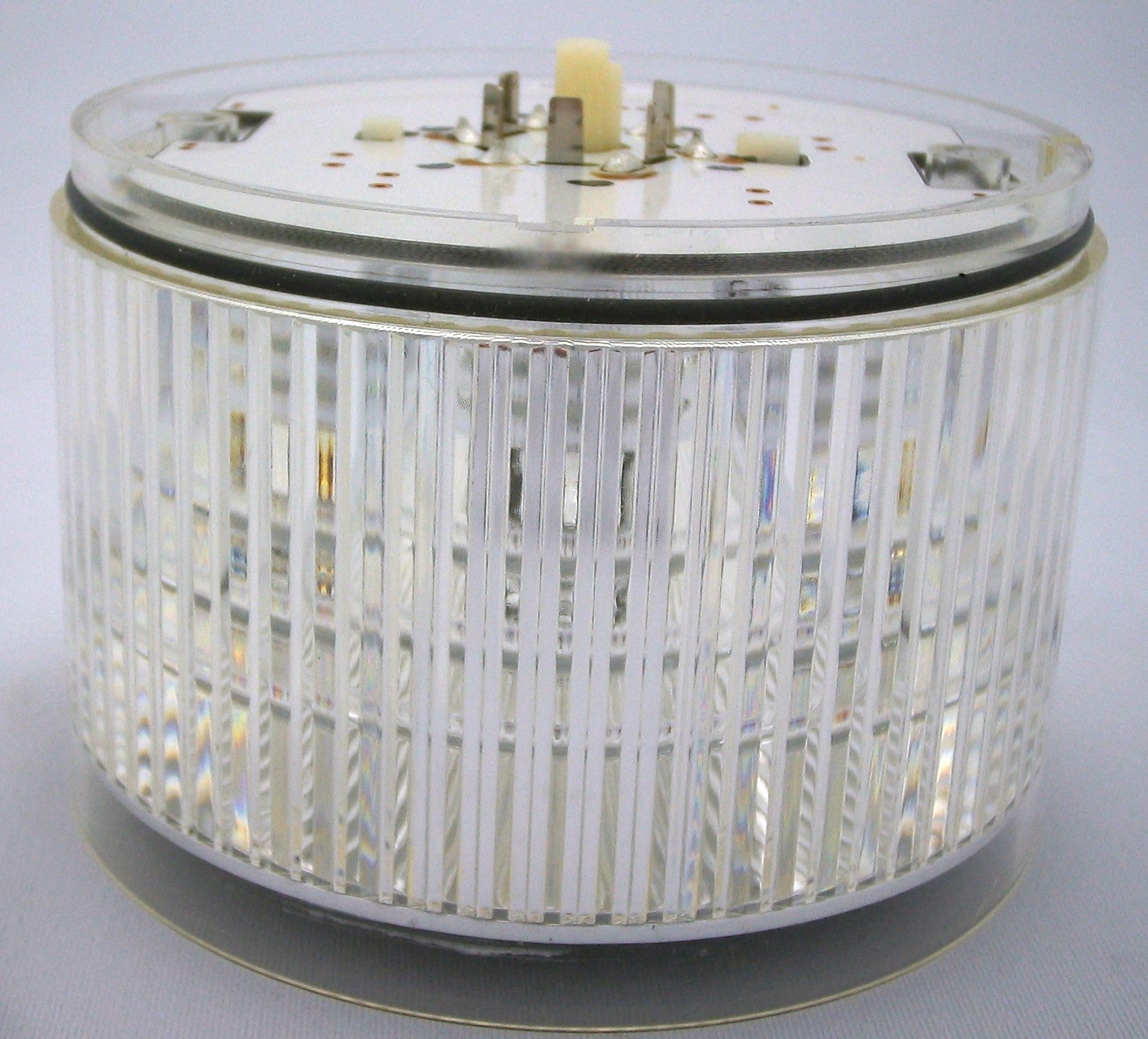

B72100151-7F1 | 1-4: Depends on number of tiers. | ||||
|
B62910033-1F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×87mm. |
|||
|
B62910033-2F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×147mm. |
|||
|

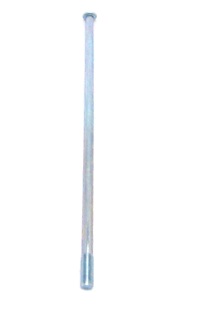

B62910033-3F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×207mm. |
|||
|

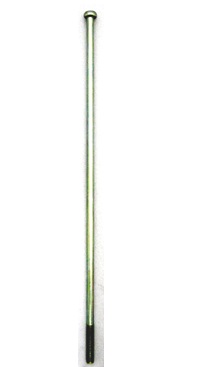

B62910033-4F2 | 2 |
Includes flat washers and O-rings [2 pcs each]. M4×267mm. |
|||
![]() |
C21100087-F1 | 1 |
