ฐานติดตั้งตรงพร้อมเทอร์มินัลสำหรับ LR5, LR7
LR5/LR7 ขั้วต่อแบบไม่มีสกรู

สำรวจหน่วยฐานติดตั้งตรงที่เข้ากันได้กับ Φ50mm LR5 และ Φ70mm LR7 ซึ่งมีขั้วต่อแบบถอดได้ที่ใช้งานง่ายและไม่มีสกรูสำหรับการตั้งค่าอย่างรวดเร็วและประสิทธิภาพที่เชื่อถือได้ในแอปพลิเคชันต่างๆ

  • การควบคุม I/O
  • เสาสัญญาณเตือน
  • Φ50
  • Φ70
  • เปิดต่อเนื่อง
  • กระพริบ (แฟลช)
  • เตือน
  • 75dB
  • 80dB
  • 85dB
  • 90dB
  • ในร่ม
  • IP65
  • แดง
  • เหลืองอำพัน
  • เขียว
  • สีฟ้า
  • สีขาว
  • ฐานติดตั้งตรงพร้อมเทอร์มินัลสำหรับ LR5, LR7 LR5/LR7 ขั้วต่อแบบไม่มีสกรู
  • เหมาะสำหรับธุรกิจที่ต้องการปรับแต่งเสาสัญญาณสำหรับลูกค้าที่หลากหลาย
  • ขั้วต่อแบบถอดได้ไม่มีสกรู ช่วยให้กระบวนการเดินสายง่ายขึ้น
  • แรงดันไฟฟ้าที่กำหนด: 24V DC
  • มีให้เลือกในตัวเครื่องสีขาวเงิน และสีดำ

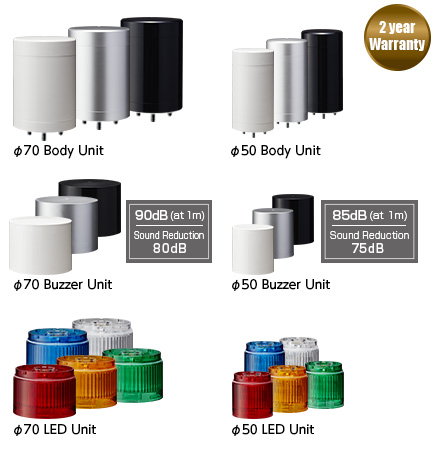

  • เฉพาะหน่วยฐานเท่านั้น หน่วย LED และโมดูลเสียงขายแยกต่างหาก

ขั้วต่อแบบถอดได้ใหม่สำหรับการเดินสายที่ง่ายขึ้น

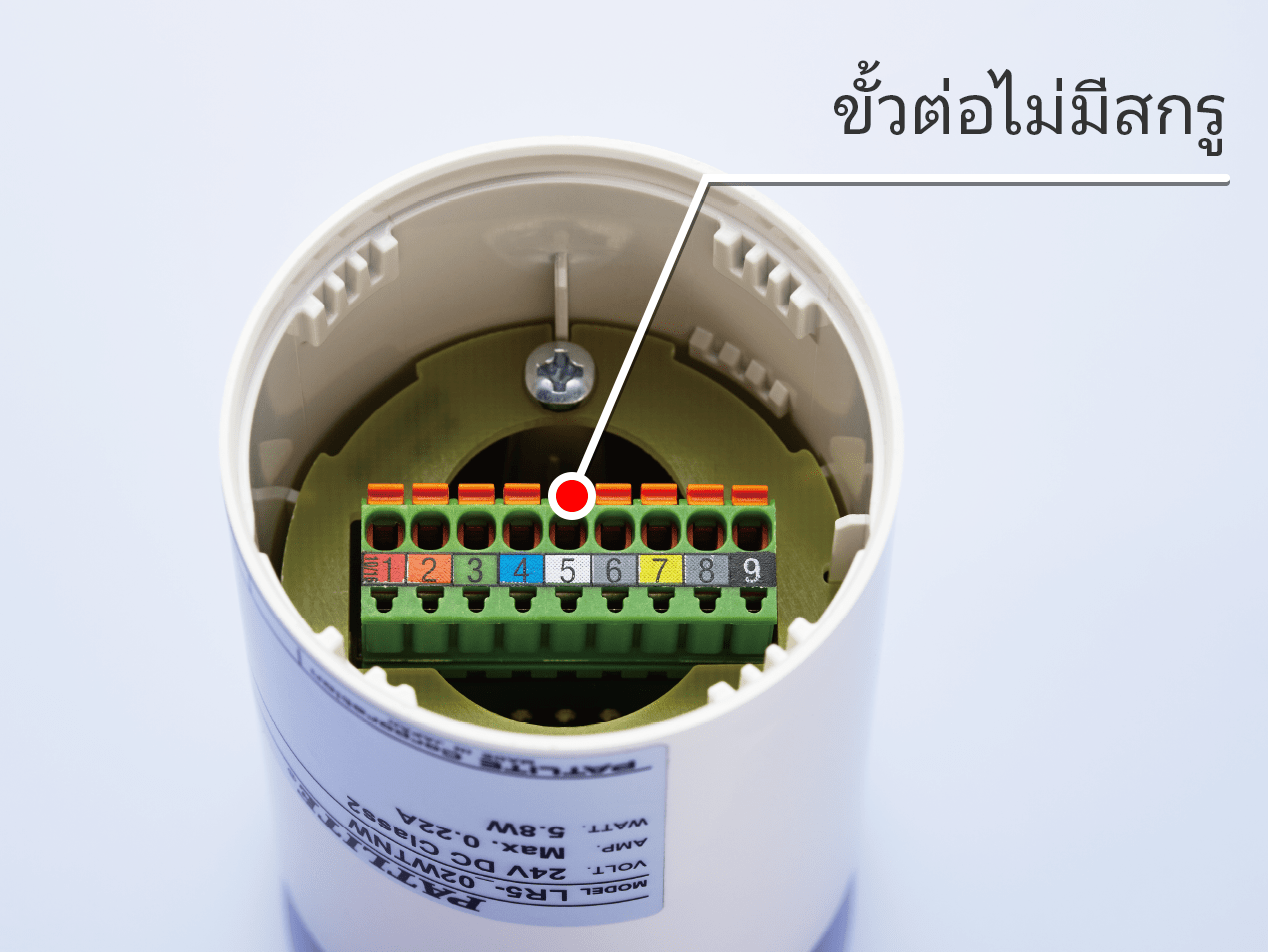

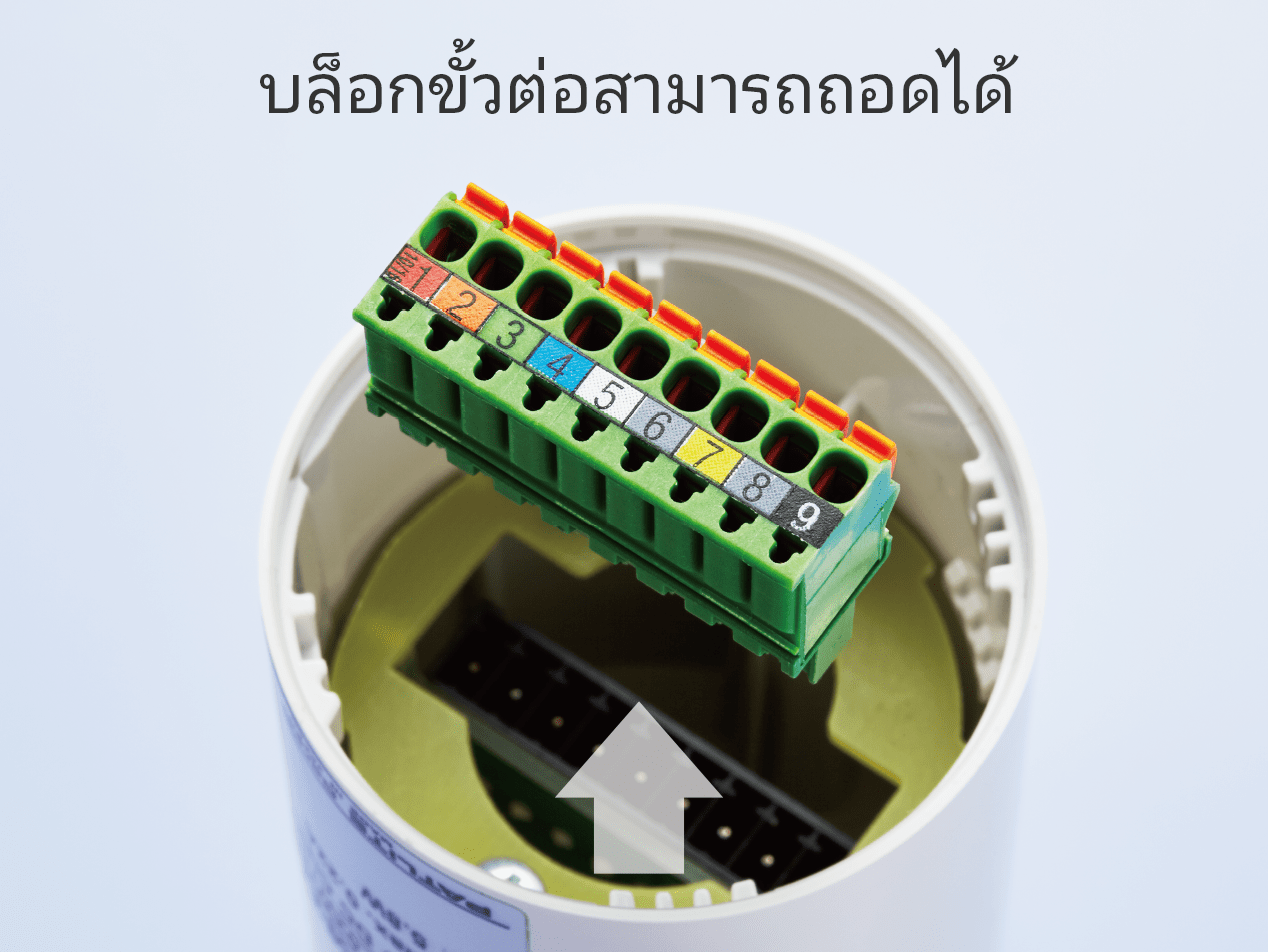

ขั้วต่อไม่มีสกรู บล็อกขั้วต่อสามารถถอดได้



ข้อมูลจำเพาะ

อุณหภูมิแวดล้อมในการทำงาน -20℃ - +50℃
ช่วงความชื้นในการทำงาน 90% RH หรือน้อยกว่า ไม่มีการควบแน่น
ช่วงอุณหภูมิในการเก็บ -30℃ - +60℃
ช่วงความชื้นในการเก็บ 90% RH หรือน้อยกว่า ไม่มีการควบแน่น
ตำแหน่งการติดตั้ง ใช้งานในร่ม
ทิศทางการติดตั้ง ตำแหน่งตั้งตรง
ระดับการป้องกัน IP65(IEC 60529) / NEMA TYPE 4X, 13
สภาพแวดล้อม ตำแหน่งตั้งตรง
ความต้านทานของฉนวน มากกว่า 1MΩ ที่ 500V DC ระหว่างสายไฟป้อนและแชสซี
แรงดันไฟฟ้าทนทาน 500V AC เป็นเวลา 1 นาทีระหว่างขั้วต่อและแชสซีโดยไม่ทำลายฉนวน (M2: 1500V AC เป็นเวลา 1 นาที)
อัตราการกระพริบ 60 ±2 ครั้ง / นาที
ระดับเสียง LR5โดยประมาณ 85dB  LR7โดยประมาณ 90dB
การลดเสียง*1 ลดลงประมาณ -10dB
สภาพแวดล้อม เสียงบัซเซอร์หมายเลข 4 (Sweep) จากทุกทิศทางที่ระยะ 1m
เสียงบัซเซอร์ 4 รูปแบบ
หมายเลข 1 เสียงสั้นต่อเนื่อง
หมายเลข 2 เสียงต่อเนื่อง
หมายเลข 3 เสียงสูงต่ำต่อเนื่อง
หมายเลข 4 เสียงกวาด
ทรานซิสเตอร์เอาท์พุต NPN / PNP
มาตรฐานความสอดคล้อง ●UL 508, CSA-C22.2 No.14
●FCC Part 15 Subpart B Class A
●RoHS Directive (EN IEC 63000)
●EMC Directive (EN 61000-6-4, EN 61000-6-2)
●KC (KN 61000-6-4, KN 61000-6-2)

*1: ขึ้นอยู่กับการตั้งค่าสวิตช์ DIP



ข้อมูลจำเพาะของหน่วย LED

สีของไฟ แดง เหลือง เขียว น้ำเงิน ขาว
การบริโภคกระแสไฟ / การบริโภคพลังงาน ปกติ 0.04A/1W
สูงสุด 0.045A/1.3W



ข้อมูลจำเพาะของหน่วยบัซเซอร์

การบริโภคกระแสไฟ / การบริโภคพลังงาน ปกติ 0.04A/1W
สูงสุด 0.3A/1.3W

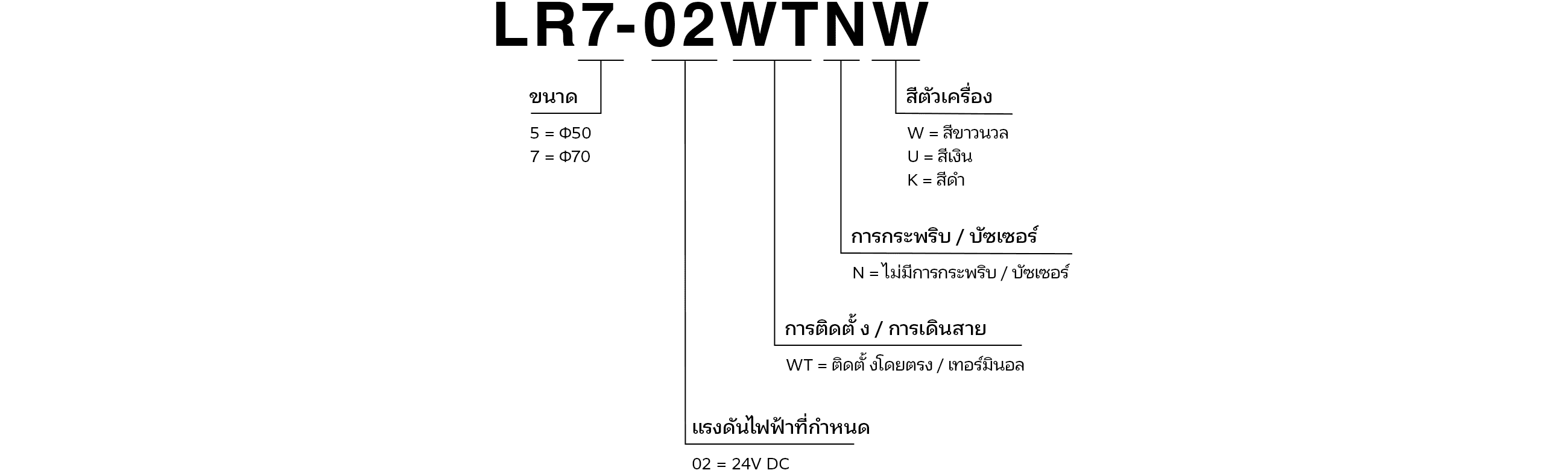

รหัสรุ่น
