รุ่นต่างๆของ WD ชุด

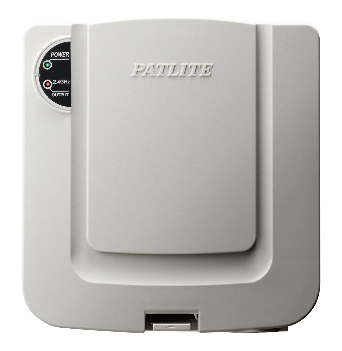

WDR-LE-Z2
ไม่มีอะแดปเตอร์ AC
วิธีการเชื่อมต่อ : LAN/USB
การบริโภคปัจจุบัน : พิมพ์ 65mA
สามารถใช้หลายหน่วยร่วมกัน *1
จำนวนเครื่องส่งสัญญาณที่เชื่อมต่อที่แนะนำ : 20 หน่วย*2 (สูงสุด 30 หน่วย)
*1 สามารถใช้เครื่องรับหลายเครื่องพร้อมกันผ่านการเชื่อมต่อ LAN
*2 เนื่องจากลักษณะของคลื่นวิทยุจำนวนนี้ขึ้นอยู่กับสภาพแวดล้อมการติดตั้ง
| ข้อมูลจำเพาะของเครื่องรับ | ||
|---|---|---|
| หมายเลขรุ่น | WDR-LE-Z2 | |
| แรงดันไฟฟ้า | 24V DC | |
| ช่วงแรงดันไฟฟ้าในการทำงาน | 21.6V DC～26.4V DC | |
| อุณหภูมิในการทำงานโดยรอบ | -10℃～60℃ | |
| ความชื้นในการทำงานโดยรอบ | 85% RH หรือน้อยกว่า (ไม่มีการควบแน่น) | |
| อุณหภูมิในการจัดเก็บโดยรอบ | -20 ° C ถึง 70 ° C (ไม่เป็นน้ำแข็ง) | |
| จำนวนเครื่องส่งสัญญาณที่เชื่อมต่อ | แนะนำ 20 ยูนิตสูงสุด 30 ยูนิต (ขึ้นอยู่กับการตั้งค่าตำแหน่งการติดตั้งและสภาพแวดล้อมการสื่อสาร) | |
| ทิศทางการติดตั้ง (ในอาคารเท่านั้น) | บนพื้นผิวเรียบแนวนอนหรือติดผนัง | |
| คะแนนการป้องกัน | IP20 | |
| มวล | 170g ± 10g (ไม่รวมอะแดปเตอร์ AC) | |

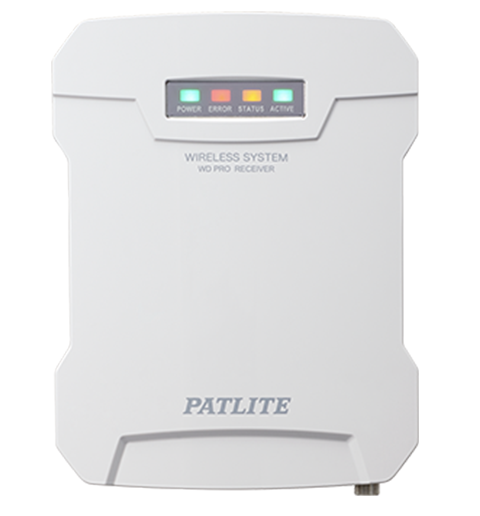

WDR-LE-Z2-PRO
ไม่มีอะแดปเตอร์ AC
WDR-LE-Z2-PRO-L
〈รุ่น Lite〉 ไม่มีอะแดปเตอร์ AC
วิธีการเชื่อมต่อ : LAN/USB
การบริโภคปัจจุบัน : typ.100mA
สามารถใช้หลายหน่วยร่วมกันได้*
จำนวนเครื่องส่งสัญญาณที่เชื่อมต่อ : สูงสุด 30 ยูนิต
การวินิจฉัยการเชื่อมต่อไร้สาย
การแสดงสถานะ Andon
* สามารถใช้เครื่องรับหลายเครื่องพร้อมกันผ่านการเชื่อมต่อ LAN
| รุ่น | WDR-L-Z2-PRO(-L) | WDR-LE-Z2-PRO(-L) | ||
|---|---|---|---|---|
| แรงดันไฟฟ้า | ขั้วต่อสายไฟ DC Jack |
24V DC | ||
| แหล่งจ่ายไฟ PoE | 48V DC | |||
| ไฟบัส USB | 5V DC | |||
| อุปกรณ์เสริม AC | 100V AC ถึง 240V AC 50/60Hz | - | ||
| แรงดันไฟฟ้า | ขั้วต่อสายไฟ DC Jack |
21.6V DC ถึง 26.4V DC | ||
| แหล่งจ่ายไฟ PoE | 43V DC ถึง 57V DC | |||
| ไฟบัส USB | 4.75V DC ถึง 5.25V DC | |||
| อุปกรณ์เสริม AC | 90V AC ถึง 264V AC | - | ||
| จัดอันดับการบริโภคในปัจจุบัน | ประเภท | 100mA (24V DC) 70mA (PoE: 48V DC) 300mA (USB: 5V DC) | ||
| สูงสุด | 150mA (24V DC) 100mA (PoE: 48V DC) 500mA (USB: 5V DC) | |||
| อัตราการใช้พลังงาน | ประเภท | 3.0W (อะแดปเตอร์ AC: 100V AC) | - | |
| สูงสุด | 4.5W (อะแดปเตอร์ AC: 100V AC) | - | ||
| กำลังไฟฟ้าเข้า | ขั้วต่อสายไฟ | ขั้วต่อสกรู (φ0.51มม. ถึง 1.29 มม. (AWG24 ถึง 16)) | ||
| แจ็ค DC | แจ็ค DC สำหรับอะแดปเตอร์ AC | |||
| USB | USB Type-B (ไฟบัส USB) | |||
| แลน (PoE) | ขั้วต่อ RJ-45 (ตามมาตรฐาน IEEE802.3af Class0) | |||
| รุ่น | ระบบเก็บข้อมูลแบบไร้สาย |
ระบบเก็บข้อมูลแบบไร้สาย |
|---|---|---|
| แหล่งจ่ายไฟ | 24 โวลต์ DC / USB / PoE | |
| วิธีการติดตั้ง | แนวนอน / ผนัง / เพดาน | |
| วิธีการสื่อสารเครือข่าย | 10BASE-T / 100BASE-TX / 1000BASE-T | |
| การเชื่อมต่อเครื่องส่งสัญญาณ | สูงสุด 30 ยูนิต * 1 | |
| ช่วงการสื่อสาร | แนวสายตาประมาณ 30m | |
| การตั้งค่าที่อยู่ IP | การตั้งค่าด้วยตนเอง / การกำหนดค่าอัตโนมัติ DHCP | |
| อุณหภูมิแวดล้อมในการทำงาน | -10℃～+50℃ (อุปกรณ์เสริม AC Adapter: 0 ℃ ～ + 40 ℃) | |
| คะแนนการป้องกัน | IP20 | |
| การวินิจฉัยการเชื่อมต่อไร้สาย | การวินิจฉัยตามเวลาจริง / การวินิจฉัยระยะยาว (1 ~ 72 ชั่วโมง) | |
| การตั้งค่าไร้สายของเครื่องส่ง | เบราว์เซอร์การตั้งค่าในตัว / ซอฟต์แวร์ WDS-WIN01 | ซอฟต์แวร์ WDS-WIN01 |
| การสื่อสารระบบโฮสต์ | [เรียกใช้หลายแอปพลิเคชันพร้อมกัน] - ไฟล์ CSV * ใช้ WDS-WIN01 - การสื่อสารซ็อกเก็ต (โปรโตคอล WDR) - การสื่อสารซ็อกเก็ต (โปรโตคอล WDR PRO) - การเชื่อมโยงฐานข้อมูล (MySQL) - การสื่อสาร Modbus / TCP |
- ไฟล์ CSV * ใช้ WDS-WIN01 - การสื่อสารซ็อกเก็ต (โปรโตคอล WDR) |
| Andon Display | ✓ | - |
*1 เนื่องจากลักษณะของคลื่นวิทยุค่านี้เป็นเพียงจุดอ้างอิงเท่านั้น

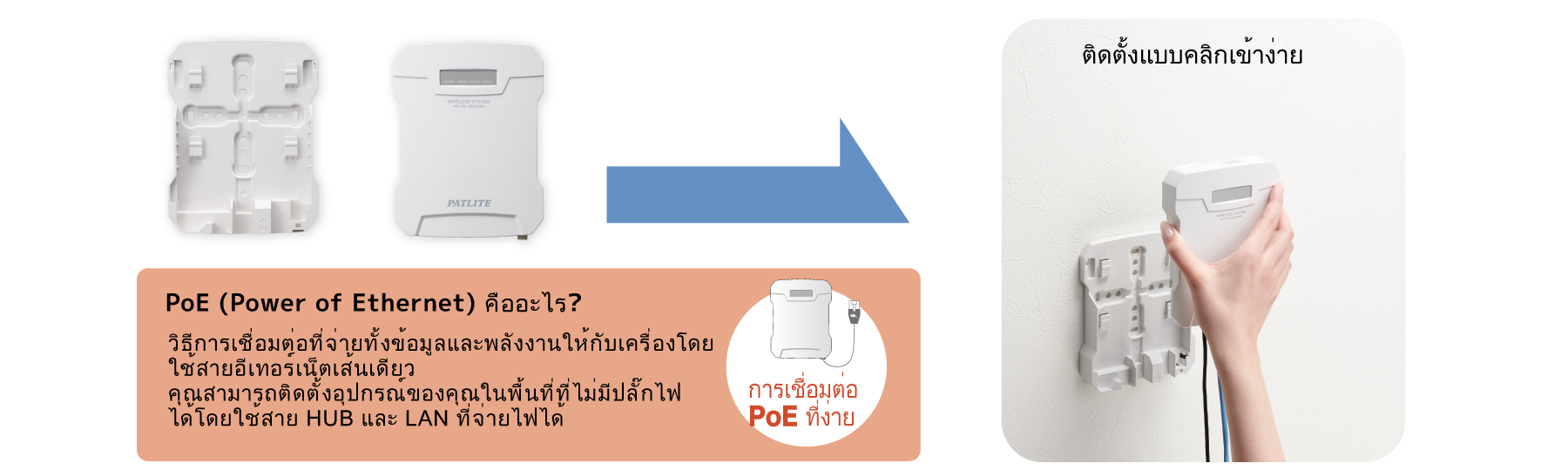

WD PRO Receiver สามารถเข้าถึงทั้งพลังงานและข้อมูลผ่านสายอีเธอร์เน็ตเส้นเดียวเพื่อลดพื้นที่การเดินสายและค่าใช้จ่ายให้น้อยที่สุด

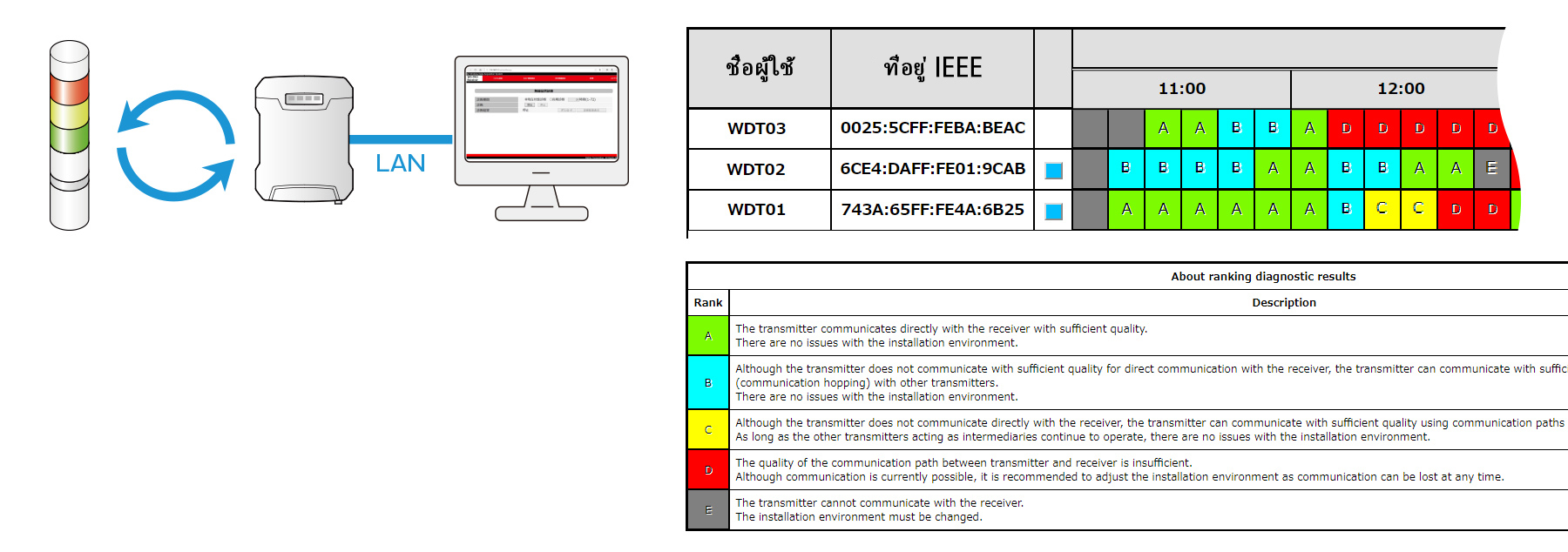

แสดงคุณภาพของการเชื่อมต่อไร้สายระหว่างเครื่องรับและเครื่องส่งโดยใช้ระบบการประเมิน 5 ระดับ
สามารถบันทึกข้อมูลการวินิจฉัยได้นานถึง 72 ชั่วโมงเพื่อให้ผู้ใช้สามารถกำหนดเวลาและสถานที่ที่ต้องแก้ไขสภาพแวดล้อมการติดตั้ง

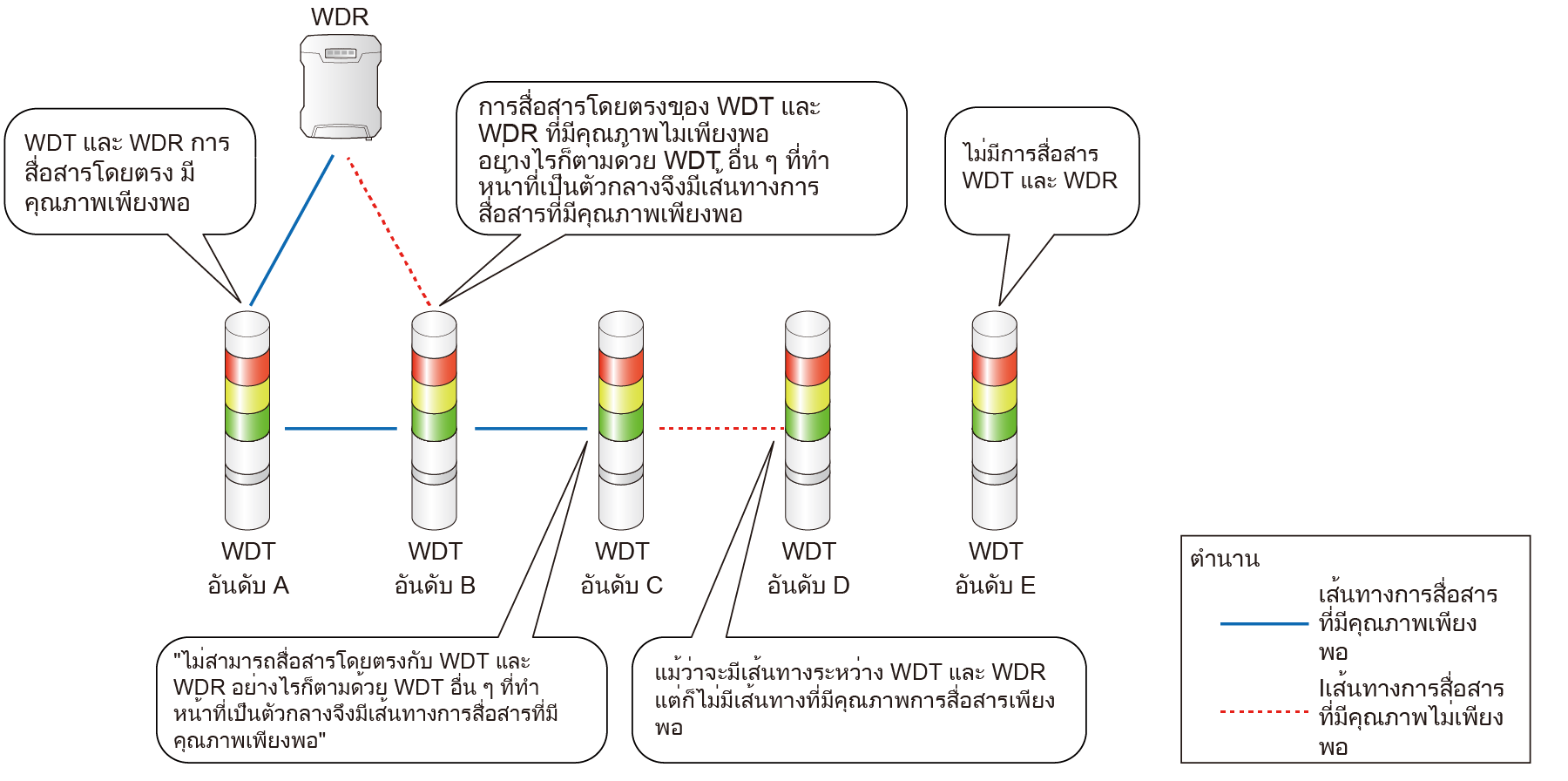

・ขอแนะนำให้เปลี่ยนสภาพแวดล้อมการติดตั้งสำหรับผลการวินิจฉัยอันดับ D หรือ E คุณภาพการสื่อสารได้รับผลกระทบอย่างมากจากเงื่อนไขในสภาพแวดล้อมการติดตั้งให้ลองทำดังต่อไปนี้
| No. | วิธี | ผลกระทบ |
|---|---|---|
| 1 | ปรับตำแหน่งความสูงและแนวของ WDR และ WDT | วัตถุใกล้เคียงรบกวนและสะท้อนคลื่นวิทยุจากการสื่อสารไร้สาย การสื่อสารอาจดีขึ้นโดยการเคลื่อนย้ายแม้เพียง 1 เมตรตำแหน่งหรือความสูงของ WDR และ WDT |
| 2 | เพื่อลดผลกระทบต่อการสื่อสารแบบไร้สายให้เคลื่อนย้ายวัตถุที่เป็นโลหะออกไปให้พ้นทาง | หากมีวัตถุโลหะขนาดใหญ่ในสภาพแวดล้อมการติดตั้งอาจมีจุดที่คลื่นวิทยุไม่สามารถเข้าถึงได้ การสื่อสารอาจดีขึ้นโดยการเคลื่อนย้ายวัตถุที่เป็นโลหะออกไปให้พ้นทาง |
| 3 | เพิ่มเครื่องส่งสัญญาณเพิ่มเติมในเครือข่ายไร้สายของ WD เพื่อทำหน้าที่เป็นตัวทวนสัญญาณและเปิดใช้งานการสื่อสาร | การเพิ่ม WDT ในเครือข่ายไร้สายของ WD ช่วยเพิ่มทางเลือกของเส้นทางการสื่อสาร แม้แต่การเพิ่ม WDT ใกล้กับ WDR ก็สามารถปรับปรุงคุณภาพการสื่อสารของเครือข่ายไร้สาย WD ทั้งหมดได้ |

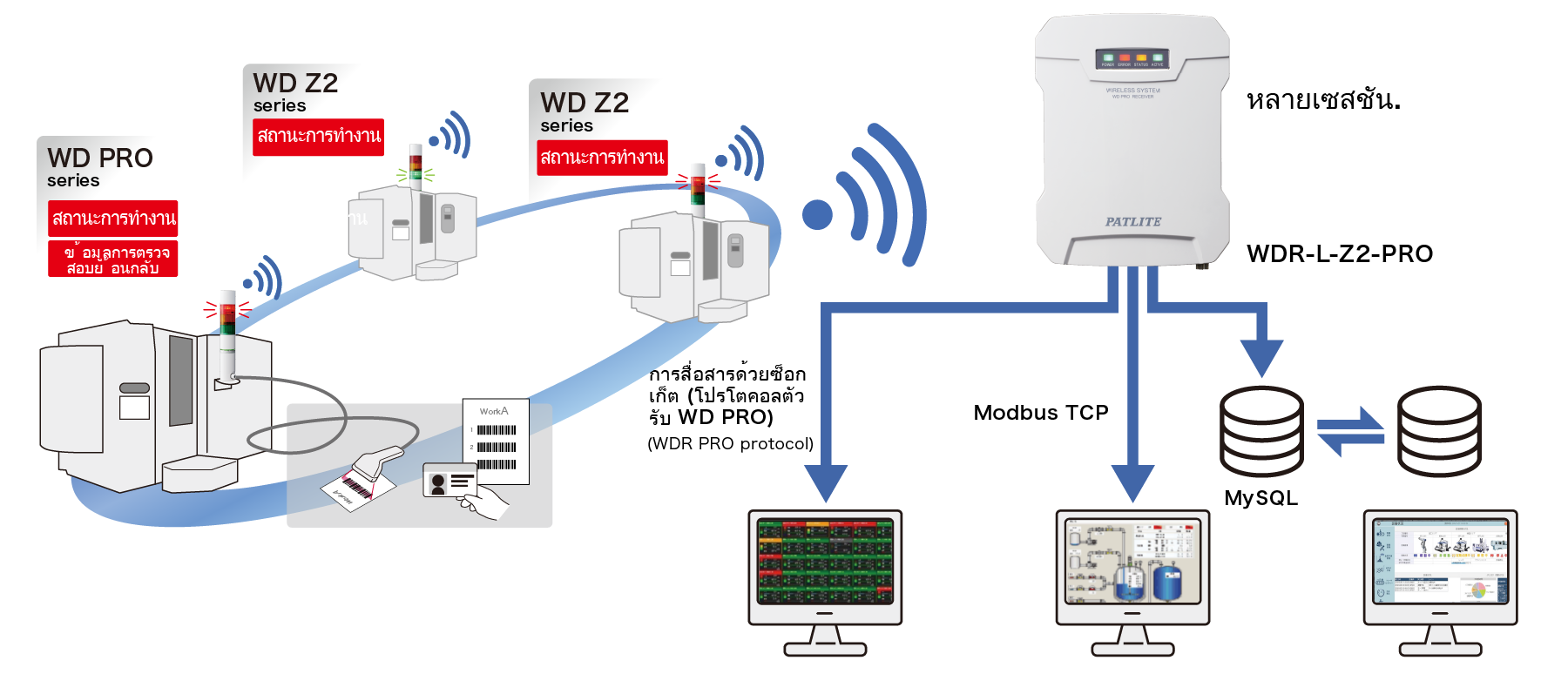

WD PRO Receiver มีความสามารถหลายเซสชันซึ่งหมายความว่าผู้ใช้สามารถเชื่อมต่อกับแอพพลิเคชั่นและซอฟต์แวร์หลายตัวพร้อมกัน
| วิธีการเชื่อมต่อ | ค่าเริ่มต้น | ช่วงอินพุต | ||
|---|---|---|---|---|
| 1 | พอร์ตการกำหนดค่าเท่านั้น | 10000 | 1024 ~ 65535 | |
| 2 | เบ้า |
โปรโตคอล WDR | 10001 | 1024 ~ 65535 |
| 3 | โปรโตคอล WDR PRO 1 | 10002 | 1024 ~ 65535 | |
| 4 | โปรโตคอล WDR PRO 2 | 10003 | 1024 ~ 65535 | |
| 5 | ฐานข้อมูล | 3306 | 1024 ~ 65535 | |
| 6 | Modbus/TCP | 502 | 502,1024~65535 | |
โปรดดูคู่มือการใช้งานสำหรับรายละเอียดเกี่ยวกับวิธีการเชื่อมต่อ
* ในเวอร์ชัน Lite สามารถใช้ได้เฉพาะโปรโตคอล WDR สำหรับการสื่อสาร SOCKET
* เวอร์ชัน Lite เป็นอุปกรณ์เซสชันเดียว
ไม่สามารถเชื่อมต่อหลายพอร์ตในเวลาเดียวกัน
